40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼(gang)是含鉻、硅、鉬的馬氏體耐熱鋼(gang)，GB/T 20878-2007標準中相同類型的耐熱鋼有42Cr9Si2、45Cr9Si3。該鋼不屬于不銹鋼范圍，但在耐熱鋼中具有代表性，現予以介紹。該鋼經淬火、回火后使用。因含有鉬和硅，其高溫強度，抗蠕變性能及抗氧化性能比40Cr13（4Cr13）鋼高。該鋼淬透性好，淬火后在750℃左右仍能保持30HRC以上硬度。可用于制造進、排氣閥門，魚雷，火箭部件，預燃燒室，可在750℃以下長期使用。

一(yi)、化(hua)學成分

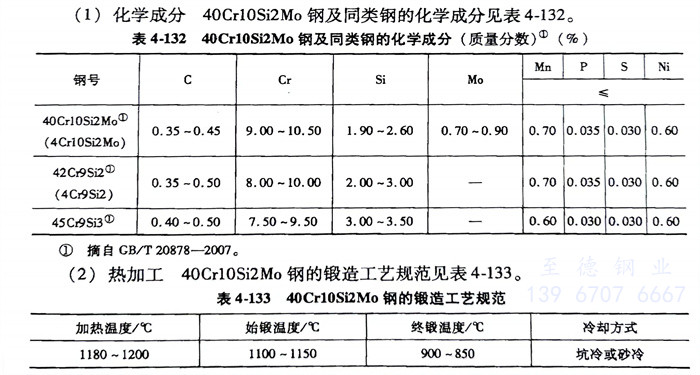

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼及同類(lei)鋼的化學(xue)成(cheng)分見表4-132。

二、熱加工

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼(gang)的鍛(duan)造工藝規(gui)范見(jian)表4-133。

三(san)、臨界點

   A_c1≈910~925℃、A_r1≈840~860℃

四、預(yu)備熱處理(li)

   退火溫度為850～900℃，保溫4～6h，爐冷至500℃以下出爐空冷，退火后硬度為217～248HBW。

五、淬火及回火

   淬(cui)火溫度(du)1010～1040℃，油冷(leng)或空冷(leng)，硬度(du)為58～63HRC；回火溫度(du)為720～780℃，硬度(du)36～40HRC。

   高溫加熱時(shi)間不(bu)宜過長，以避免(mian)脫碳使表面硬度降低(di)，耐磨性變(bian)壞，同時(shi)可以避免(mian)含硅鋼易產(chan)生晶粒長大的(de)傾(qing)向。

六、工藝(yi)性能

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼的冷加(jia)工(gong)性能(neng)差(cha)，冷變形時必(bi)須預熱（600～800℃)。

七、力學性能

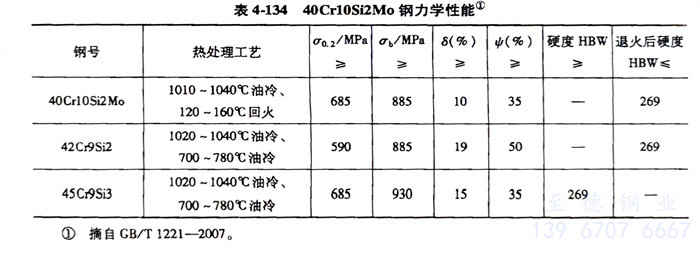

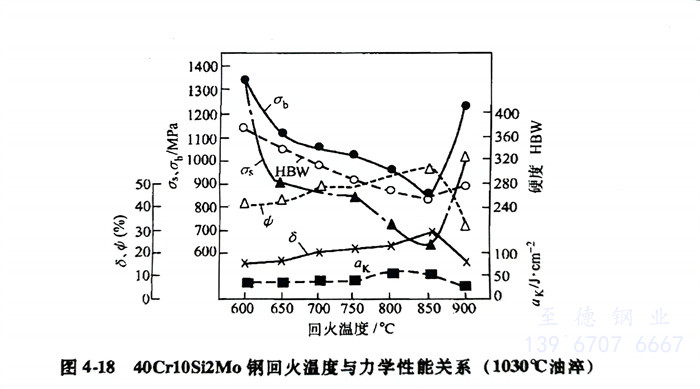

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼淬火(huo)回火(huo)后的力(li)學性能見表4-134和(he)圖(tu)4-18。
