馬氏體不(bu)銹(xiu)(xiu)鋼是(shi)一類(lei)可(ke)通過(guo)熱處(chu)理（淬(cui)火回火）對其(qi)(qi)性(xing)(xing)(xing)(xing)能(neng)進行調整的不(bu)銹(xiu)(xiu)鋼，通俗地講是(shi)一類(lei)可(ke)硬(ying)化(hua)的不(bu)銹(xiu)(xiu)鋼，此類(lei)鋼具(ju)有(you)(you)高的硬(ying)度、良好的力學性(xing)(xing)(xing)(xing)能(neng)和不(bu)銹(xiu)(xiu)性(xing)(xing)(xing)(xing)，這些特性(xing)(xing)(xing)(xing)決(jue)定了此類(lei)鋼必(bi)須具(ju)備(bei)兩個基(ji)本條件：其(qi)(qi)一，在(zai)平衡(heng)相圖(tu)中必(bi)須有(you)(you)奧(ao)氏體相區存在(zai)；其(qi)(qi)二，為使鋼形成(cheng)耐(nai)腐蝕(shi)的鈍化(hua)膜，鉻含(han)量必(bi)須在(zai)10.5％以(yi)上。馬氏體不(bu)銹(xiu)(xiu)鋼在(zai)淬(cui)火狀(zhuang)態(tai)下具(ju)有(you)(you)體心(xin)四方晶體結構（馬氏體），具(ju)有(you)(you)鐵磁性(xing)(xing)(xing)(xing)，在(zai)較弱(ruo)腐蝕(shi)環境中具(ju)有(you)(you)耐(nai)蝕(shi)性(xing)(xing)(xing)(xing)。鋼中的鉻含(han)量可(ke)達18％，碳可(ke)以(yi)超(chao)過(guo)1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏(shi)體(ti)不(bu)銹(xiu)鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹(xiu)鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化學(xue)成分
4Cr13、40Cr13 不(bu)銹(xiu)鋼的化學成分見(jian)表3-45。
二、室(shi)溫力學(xue)性能

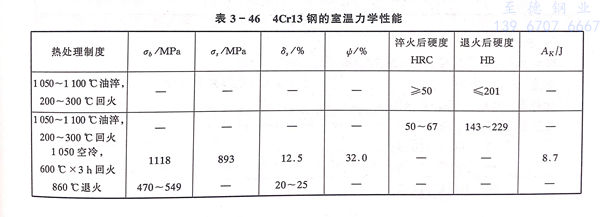

4Cr13、40Cr13 不銹鋼的室溫力學性能見表3-46。
三、高溫(wen)力學性能
4Cr13、40Cr13 不銹(xiu)鋼的高溫(wen)瞬時力學性能見(jian)表3-47。
四、抗松弛性能

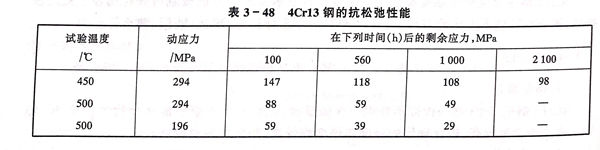

4Cr13、40Cr13 不銹鋼的抗松弛性能見表3-48。
五(wu)、耐蝕性(xing)和抗氧化(hua)性(xing)
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工藝性能
a. 熱加工
4Cr13、40Cr13 不(bu)銹(xiu)鋼的熱加(jia)工工藝參數同3Cr13不(bu)銹(xiu)鋼。
b. 熱處(chu)理

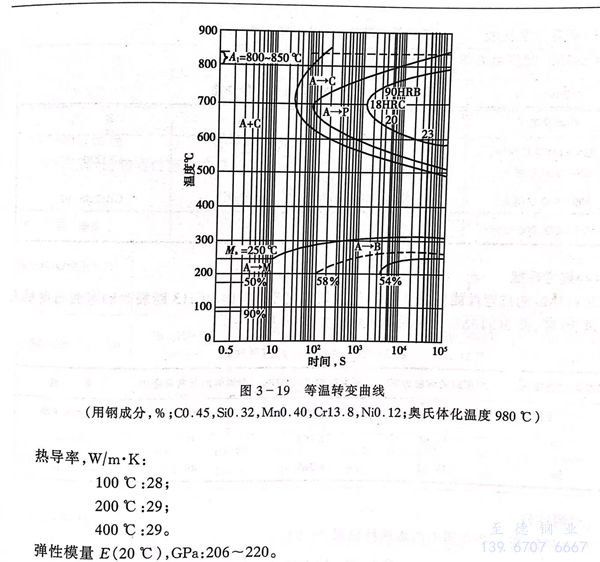

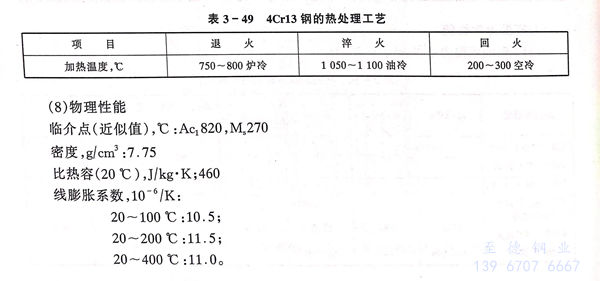

4Cr13、40Cr13 不銹鋼的熱(re)處理工(gong)藝見表3-49。等溫轉變曲線(xian)見圖(tu)3-19。
七、物理性能
臨介點（近(jin)似值），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱容（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱(re)導率，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性模(mo)量E（20℃），GPa：206～220。
八、應用
4Cr13、40Cr13 不(bu)銹鋼(gang)主要用(yong)于制造(zao)外(wai)科醫療用(yong)具、醫用(yong)剪刀、軸承、閥(fa)門、彈簧等(deng)。4Cr13、40Cr13 不(bu)銹鋼(gang)可焊(han)性差，通常(chang)不(bu)制造(zao)焊(han)接部件。
地點：浙江省麗(li)水市(shi)松陽縣工業園區三期永寧路(lu)
郵編：323400
電話：0577-28850550
手(shou)機(ji)：139 6707 6667
傳真：0577- 28909778
郵(you)箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江(jiang)至德鋼業有限(xian)公(gong)司 版權所有
