香蕉app免费视频在线观看

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的香蕉app免費視頻在線觀看:馬氏體不銹鋼，較香蕉app免費視頻在線觀看:1Cr13不銹鋼和2Cr13香蕉app免費視頻在線觀看:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一(yi)、化(hua)學成分

 3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的化(hua)學成分見表3-33。

二、室(shi)溫力學(xue)性能

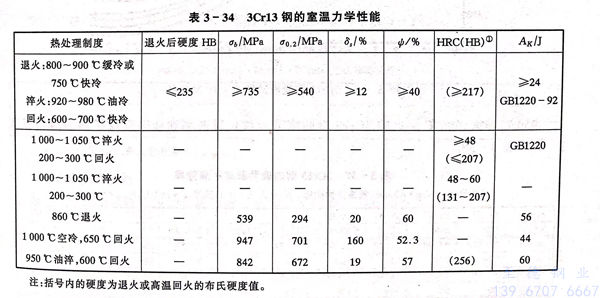

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室溫(wen)力學性能(neng)的標準規定值和(he)實測結果見表3-34。

三、疲勞和斷裂韌性

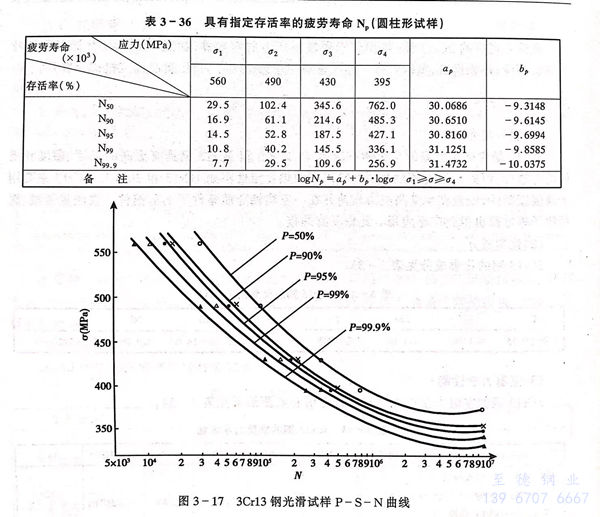

  950℃ 油淬 ，600℃ 回火的 3Cr13不銹鋼的彎(wan)曲(qu)疲勞性(xing)能見表 3-35、表 3-36 和 圖 3-17。

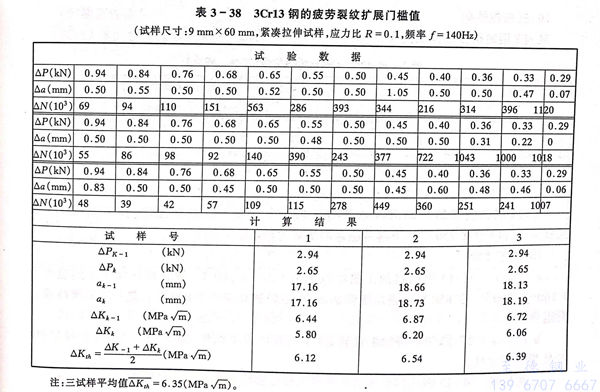

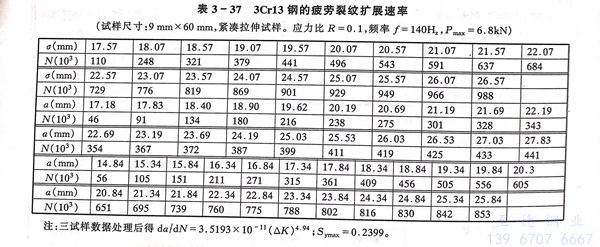

  950℃淬(cui)火、600℃回火的3Cr13鋼(gang)的疲(pi)勞(lao)(lao)裂紋擴展速率和疲(pi)勞(lao)(lao)裂紋擴展門檻(jian)值(zhi)見表3-37和表3-38。

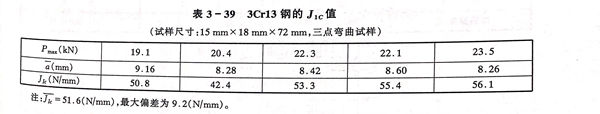

  950℃油淬(cui)，600℃回火(huo)的3Cr13鋼的J1c測定結果列于表3-39。

四、高溫力(li)學性能

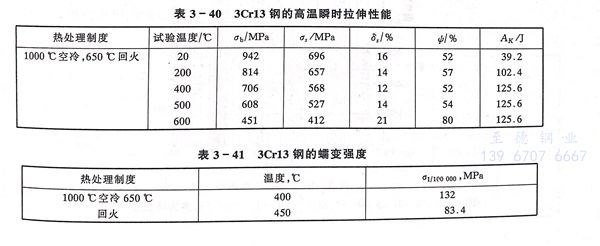

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高溫瞬時拉伸性(xing)能(neng)和蠕變性(xing)能(neng)分別見表(biao)3-40和表(biao)3-41。

五、抗(kang)松弛性能

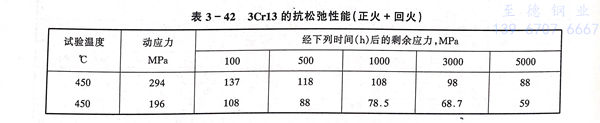

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的(de)抗松(song)弛性(xing)能見表 3-42。

六、耐(nai)蝕性及(ji)抗氧(yang)化(hua)性能

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼(gang)在室溫的(de)(de)(de)稀硝酸以(yi)及弱的(de)(de)(de)有機酸中(zhong)具有一定的(de)(de)(de)耐蝕性(xing)，但(dan)不及1Cr13不銹(xiu)鋼(gang)和2Cr13不銹(xiu)鋼(gang)。3Cr13不銹(xiu)鋼(gang)在750℃以(yi)下具有穩定的(de)(de)(de)抗(kang)氧化性(xing)能(neng)。

七、工(gong)藝性能

 a. 熱(re)加工

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的熱(re)加工(gong)溫度范圍(wei)為(wei)850～1200℃，適宜的熱(re)加工(gong)加熱(re)溫度為(wei)1160～1200℃，在(zai)850℃以前(qian)應(ying)緩慢(man)加熱(re)，冷(leng)裝爐爐溫應(ying)小于800℃。熱(re)加工(gong)后緩冷(leng)或及時退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)冷加工性較差(cha)，不推(tui)薦(jian)冷加工操作，但3Cr13不銹鋼可(ke)生產(chan)冷拉材，冷軋板帶和絲材。

 c. 熱處理

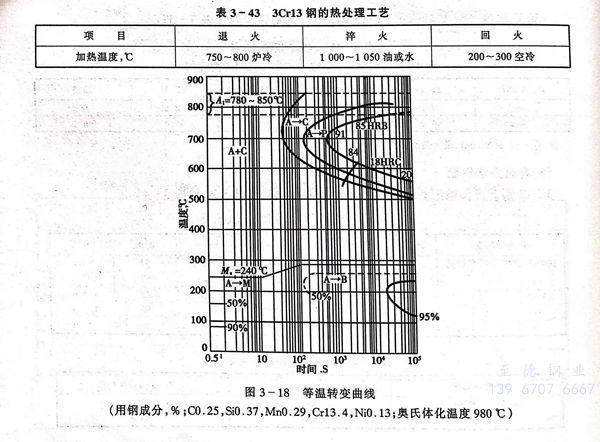

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的熱處理制(zhi)度和等溫轉(zhuan)變曲線見(jian)表3-43和圖3-18。

八、物(wu)理(li)性能(neng)

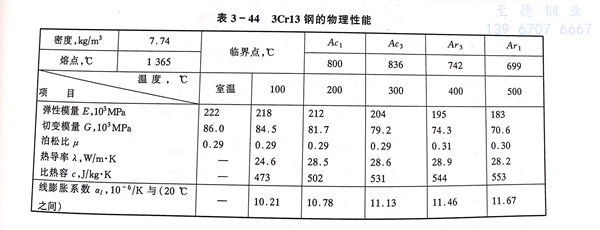

  3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)物理性(xing)能見表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼主要應(ying)用于(yu)承受(shou)高載(zai)荷的結構件以及(ji)承受(shou)高應(ying)力機(ji)械(xie)載(zai)荷并(bing)存腐蝕介質的磨損件，如300℃以下(xia)工作的刀具、彈簧；400℃以下(xia)工作的軸(zhou)、螺(luo)栓(shuan)、閥(fa)門、軸(zhou)承等(deng)。
