香蕉app免费视频在线观看

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉app免費視頻在線觀看:馬氏體不銹鋼，是馬氏體香蕉app免費視頻在線觀看:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學(xue)成分

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的化(hua)學成(cheng)分見表(biao) 3-75。

二、室溫力學(xue)性能

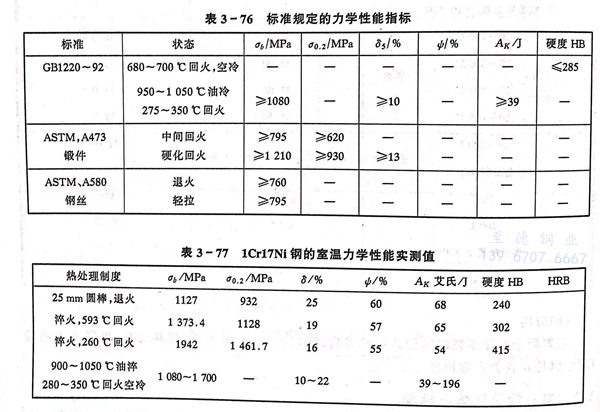

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼(gang)標準規定(ding)的室溫力(li)學性能和實測(ce)值(zhi)分別(bie)叫(jiao)表 3-76 和 表 3-77。

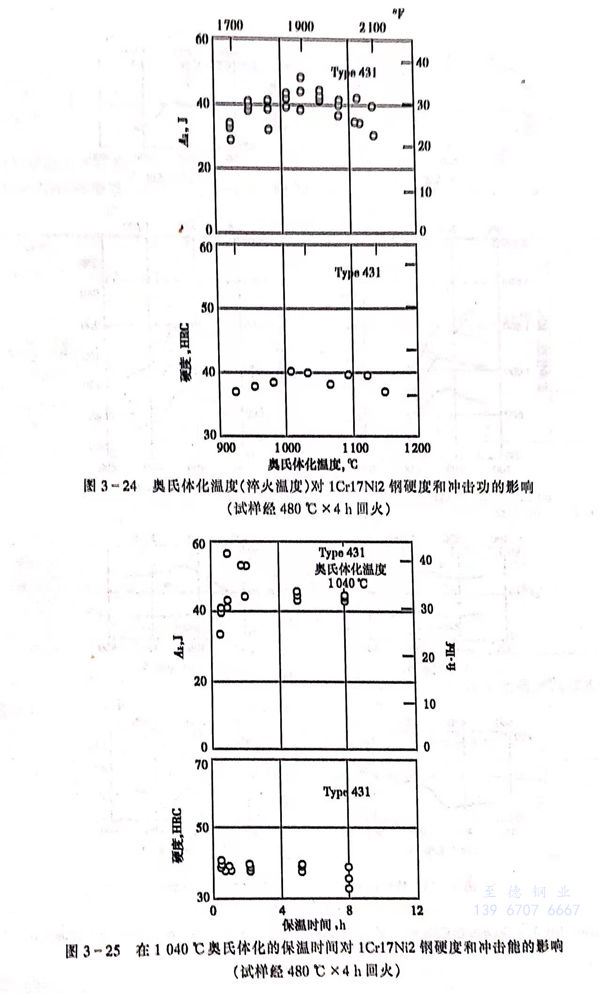

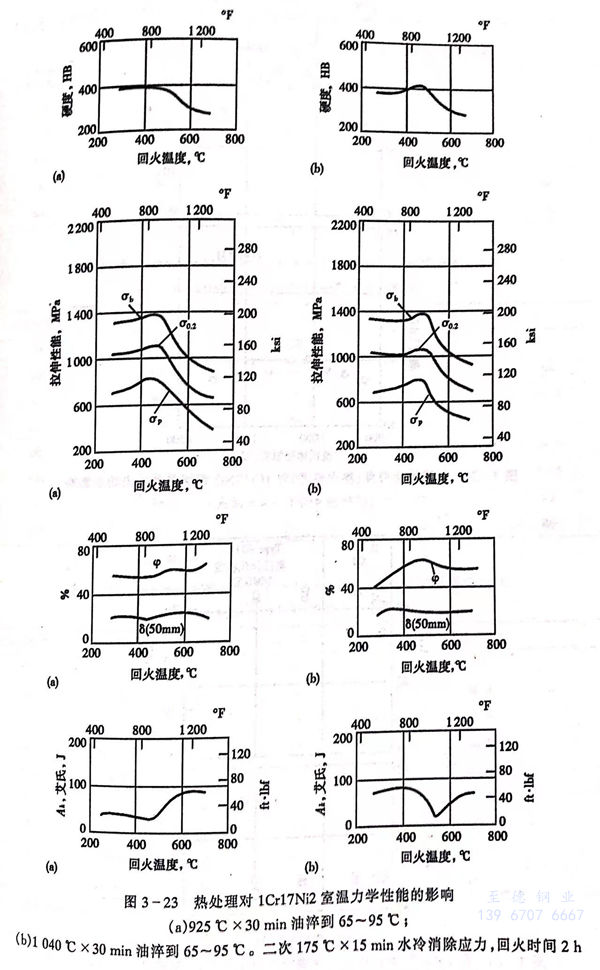

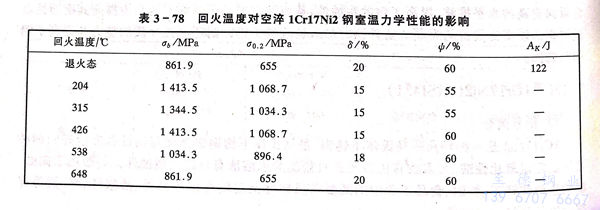

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的室溫力學性能可通過熱(re)處理工(gong)藝(yi)予以(yi)調(diao)整，熱(re)處理工(gong)藝(yi)條(tiao)件與室溫力學性能的影(ying)響見(jian)表3-78和圖(tu)3-23至圖(tu)3-25。

三、高(gao)溫力學性能

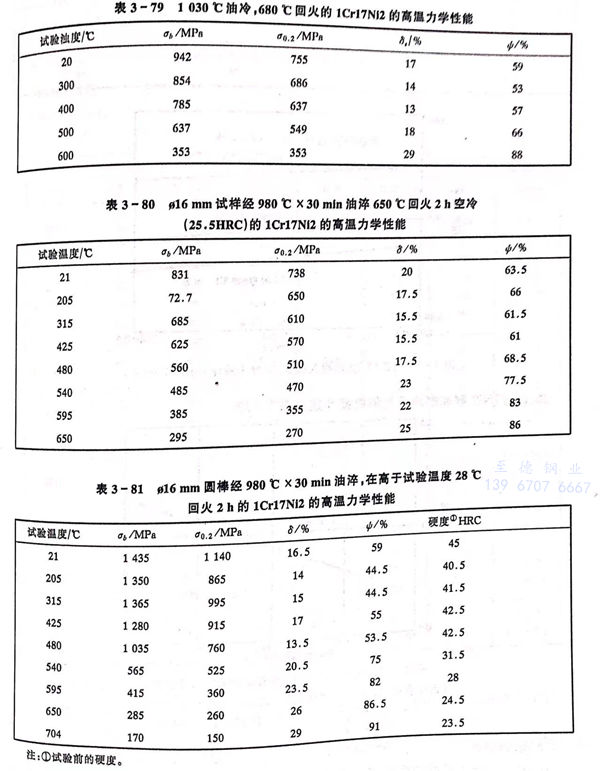

  不同(tong)熱處理狀態(tai)下的(de)1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的(de)高溫瞬時拉伸性能見(jian)表(biao)3-79至表(biao)3-81。

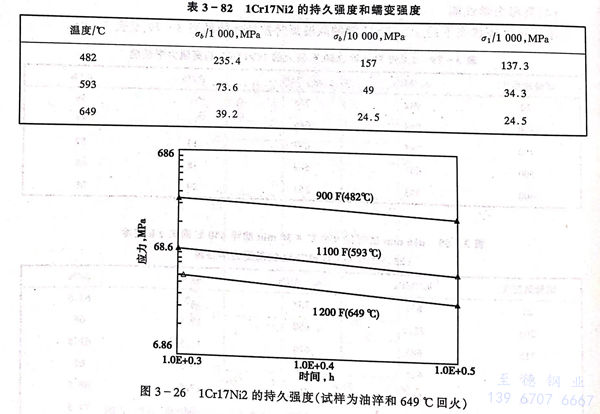

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強度和(he)蠕變強度見(jian)表(biao) 3-82 和(he) 圖 3-26。

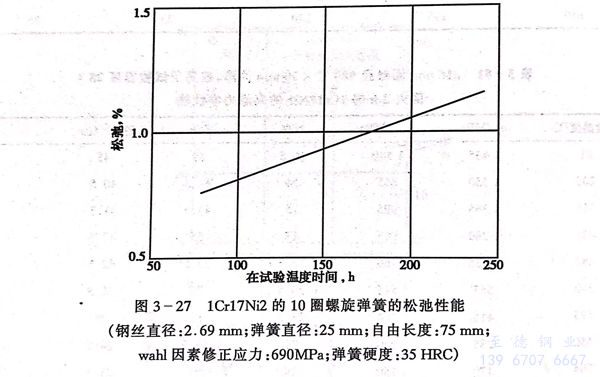

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang) 制成的(de)螺旋彈簧的(de)松弛性(xing)能(neng)見圖 3-27 。

四、斷裂韌性(xing)

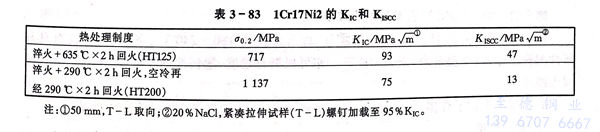

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的斷裂韌性和 Kiscc 值見表 3-83。

五、耐蝕(shi)性

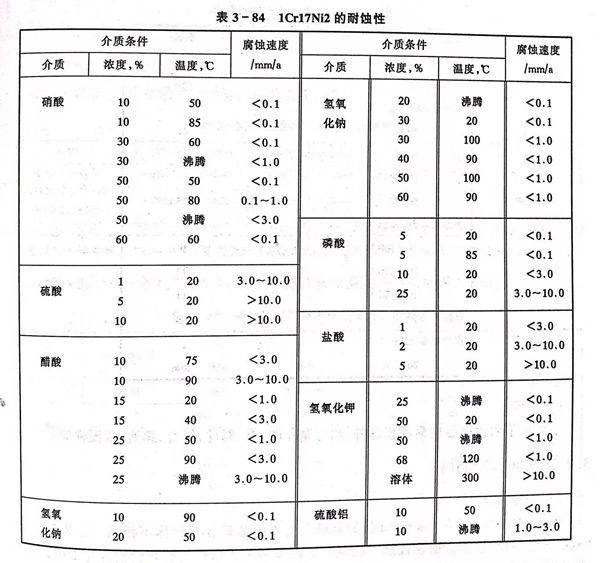

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼耐蝕性見表 3-84。

六、工藝性能

 a. 熱加(jia)工(gong)

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導熱性較(jiao)差，低(di)于850℃加(jia)熱時應緩慢。適宜(yi)的熱加(jia)工溫(wen)度為1130～1180℃，終加(jia)工溫(wen)度應大于850℃，熱加(jia)工后需緩冷或及時進(jin)行退火。

 b. 冷(leng)加工

  該鋼的(de)冷(leng)加工硬化程度較大，冷(leng)加工微裂紋敏感性大，冷(leng)拉時，變形量應(ying)(ying)控制在(zai)(zai)11％～18％，冷(leng)拉后(hou)應(ying)(ying)在(zai)(zai)8h內退火。

 c. 熱(re)處(chu)理

    退(tui)火：730℃×（4-5）h，以≤20℃／h爐(lu)冷(leng)至650℃出爐(lu)空冷(leng)。

    淬火：1030～1050℃保溫(wen)后油(you)冷或(huo)空冷。

    回(hui)火(huo)：要(yao)求(qiu)硬度在45～52HRC的零件，回(hui)火(huo)溫(wen)度為(wei)180～240℃，空冷；要(yao)求(qiu)具有良好塑性(xing)的模壓件，回(hui)火(huo)溫(wen)度為(wei)240～280℃。亦可(ke)根(gen)據對硬度、塑韌(ren)性(xing)的要(yao)求(qiu)，按圖(tu)3-23選(xuan)擇(ze)回(hui)火(huo)溫(wen)度。

d. 焊(han)接(jie)

   不適于焊接，如若焊接，焊前(qian)需經500～600℃預熱，焊后必須熱處理。

七、物理(li)性能

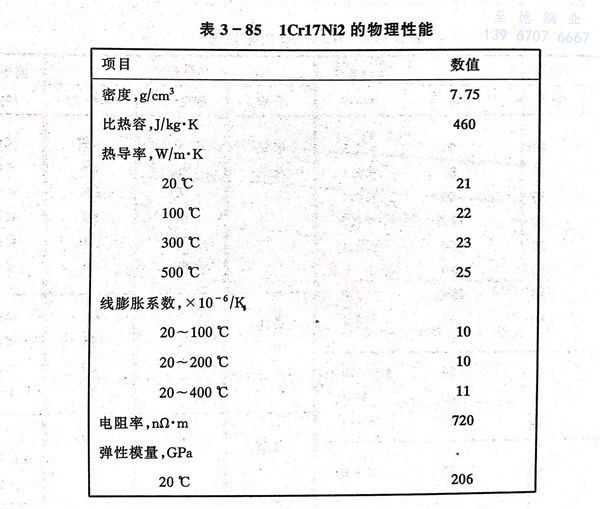

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的物(wu)理性能見(jian)表3-85。

八、應(ying)用

  主要用于耐蝕(shi)高(gao)強度耐磨損部件，用它制作(zuo)軸、泵、閥件、桿(gan)類、彈簧(huang)、緊(jin)固件等(deng)。
