香蕉app免费视频在线观看

00Cr13Ni5Mo

 00Cr13Ni5Mo 不銹鋼(gang)是在CA-6NM鑄鋼(gang)基礎上發展的超低碳香蕉app免費視頻在線觀看:馬氏體不銹鋼。它具有(you)良好的(de)(de)(de)(de)強(qiang)(qiang)度、韌性(xing)(xing)(xing)、可(ke)焊性(xing)(xing)(xing)及(ji)耐(nai)磨蝕(shi)性(xing)(xing)(xing)能。此鋼(gang)一改高(gao)碳(tan)馬氏(shi)(shi)體(ti)以(yi)形(xing)成碳(tan)化物的(de)(de)(de)(de)強(qiang)(qiang)化手段(duan)，而(er)以(yi)具有(you)高(gao)韌性(xing)(xing)(xing)的(de)(de)(de)(de)低碳(tan)馬氏(shi)(shi)體(ti)的(de)(de)(de)(de)形(xing)成并以(yi)鎳、鉬等合金元素補(bu)充強(qiang)(qiang)化為(wei)主要強(qiang)(qiang)化手段(duan)。通過(guo)適(shi)當(dang)(dang)的(de)(de)(de)(de)熱處理使(shi)(shi)之具有(you)低碳(tan)板條(tiao)狀馬氏(shi)(shi)體(ti)與逆轉(zhuan)變奧氏(shi)(shi)體(ti)的(de)(de)(de)(de)復合組織(zhi)，從(cong)而(er)既保留了(le)高(gao)的(de)(de)(de)(de)強(qiang)(qiang)度水平又具有(you)良好的(de)(de)(de)(de)韌性(xing)(xing)(xing)和可(ke)焊性(xing)(xing)(xing)。本鋼(gang)適(shi)用于(yu)厚截(jie)面(mian)尺(chi)寸且要求具有(you)良好可(ke)焊性(xing)(xing)(xing)的(de)(de)(de)(de)使(shi)(shi)用條(tiao)件(jian)，如(ru)大型水電站轉(zhuan)輪(lun)、轉(zhuan)輪(lun)下環以(yi)及(ji)石油(you)工業耐(nai)蝕(shi)管線等。對于(yu)一些小截(jie)面(mian)尺(chi)寸的(de)(de)(de)(de)應用，鋼(gang)的(de)(de)(de)(de)含碳(tan)量可(ke)適(shi)當(dang)(dang)提高(gao)。

一、化學成分(fen)

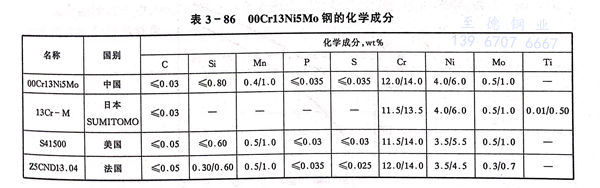

00Cr13Ni5Mo 不(bu)銹鋼的化學(xue)成(cheng)分列(lie)于(yu)表3-86中，為便(bian)于(yu)比(bi)較，某些(xie)高(gao)碳型Cr13Ni4Mo也一并列(lie)入。

二(er)、室溫力學性(xing)能

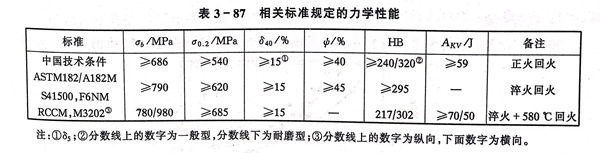

  相關標準規定的室溫力學性能指(zhi)標見表3-87。

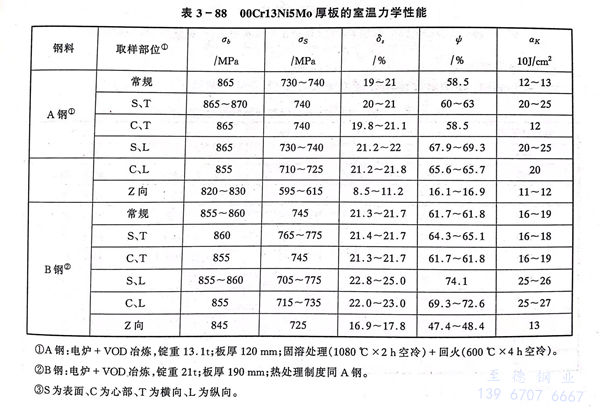

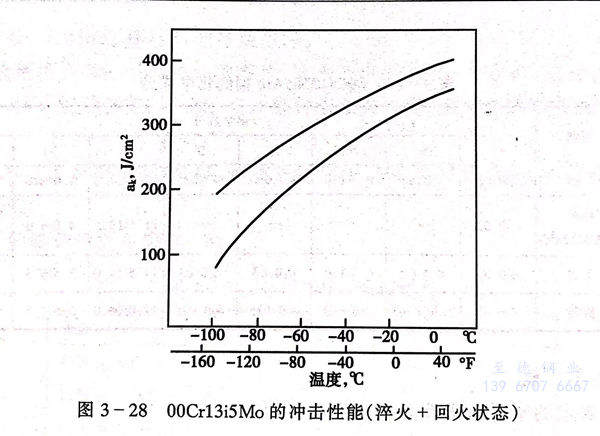

  實測室溫力(li)學性(xing)能(neng)見(jian)表 3-88。沖(chong)擊試(shi)驗性(xing)能(neng)與試(shi)驗溫度的關系見(jian)圖 3-28。

三、疲勞性能

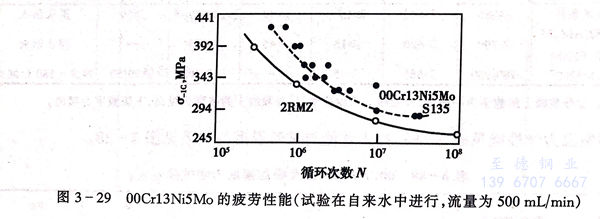

  00Cr13Ni5Mo不銹鋼在自來水中的(de)疲勞性能(neng)見圖3-29，優于瑞典的(de)2RM2鑄鋼。

四、高溫力學性(xing)能

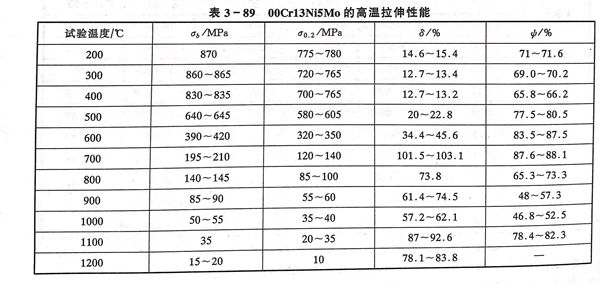

  00Cr13Ni5Mo不(bu)銹鋼(gang)的(de)高溫拉伸性能見表3-89。

五、耐磨(mo)性和耐蝕性

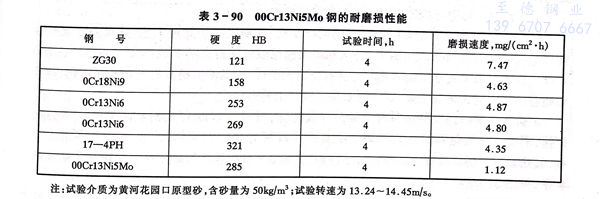

  在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧氏(shi)體不銹鋼，表3-90匯總了耐磨損性能的試驗結果。

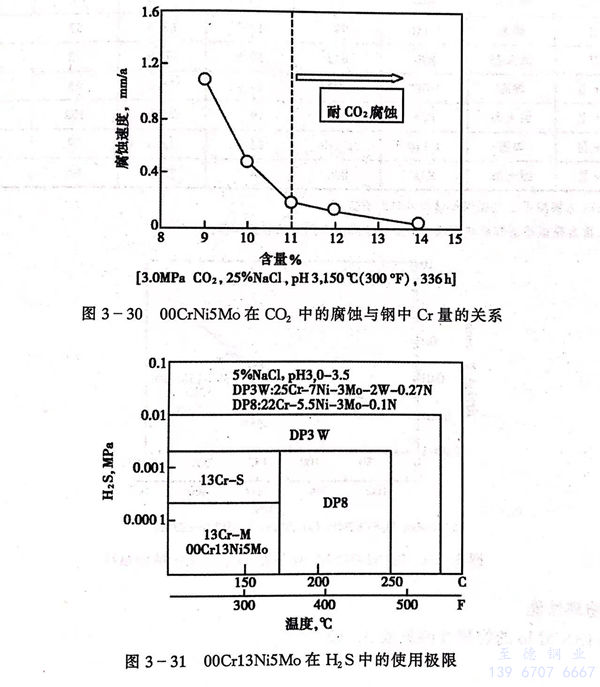

  在二氧(yang)化(hua)碳環(huan)境(jing)中，00Cr13Ni5Mo不(bu)銹鋼(gang)的耐蝕(shi)性受鋼(gang)中含(han)鉻量所(suo)制約，只要含(han)鉻量大于11％，其腐蝕(shi)率就(jiu)穩定在較低水平，見(jian)圖3-30。在H2S環(huan)境(jing)中的使用界限(xian)見(jian)圖3-31。

六(liu)、工藝性能

 a. 熱加工(gong)

  00Cr13Ni5Mo不(bu)銹(xiu)鋼(gang)具有良好的(de)熱加(jia)工性能，熱加(jia)工工藝參數同一般的(de)18-8型奧氏體不(bu)銹(xiu)鋼(gang)，可順利生(sheng)產(chan)鍛件、板、管等。厚板的(de)熱成(cheng)形(xing)宜在700～1000℃進行。

 b. 冷加工

  可進行冷軋、冷拔、冷彎等成形操作。

 c．熱處理

  00Cr13Ni5Mo不銹(xiu)鋼通(tong)常采(cai)用淬火(huo)(huo)(huo)（正火(huo)(huo)(huo)）＋回(hui)火(huo)(huo)(huo)的(de)(de)(de)(de)熱(re)處(chu)理(li)工藝，淬火(huo)(huo)(huo)或正火(huo)(huo)(huo)的(de)(de)(de)(de)溫度(du)為1080℃，回(hui)火(huo)(huo)(huo)溫度(du)為600℃，淬火(huo)(huo)(huo)和回(hui)火(huo)(huo)(huo)的(de)(de)(de)(de)保溫時間(jian)視產品的(de)(de)(de)(de)截(jie)面(mian)尺寸而定。在600℃以上的(de)(de)(de)(de)溫度(du)回(hui)火(huo)(huo)(huo)在原奧(ao)(ao)氏體晶界(jie)上將(jiang)有析出相(xiang)沉(chen)淀，隨(sui)溫度(du)的(de)(de)(de)(de)提高析出相(xiang)愈加粗(cu)化，而且伴隨(sui)著逆轉變(bian)奧(ao)(ao)氏體量(liang)下降，這一結果將(jiang)有損于(yu)鋼的(de)(de)(de)(de)塑韌性。

d. 焊接

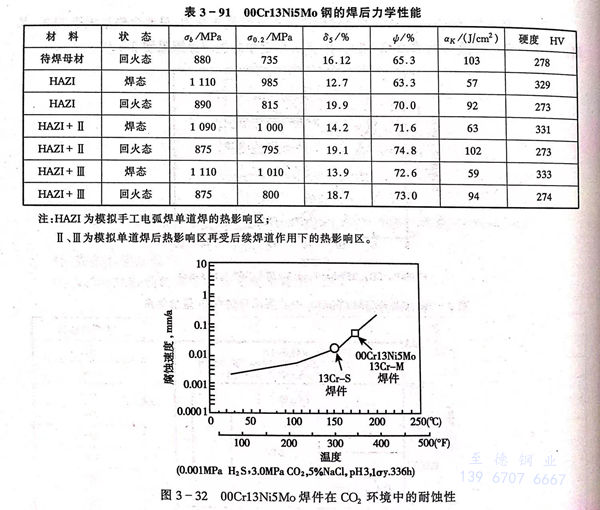

 00Cr13Ni5Mo不(bu)(bu)銹鋼具(ju)有(you)良好的焊(han)(han)接性(xing)能，可(ke)采用GTAW、GMAW、SMAW等方法焊(han)(han)接，不(bu)(bu)需焊(han)(han)前預熱和焊(han)(han)后熱處理。配(pei)套焊(han)(han)接材料為(wei)00Cr17Ni6Mo。特厚板經(jing)多道次焊(han)(han)接，其(qi)熱影(ying)響(xiang)區仍具(ju)有(you)良好的綜合力學性(xing)能，見(jian)表3-91。焊(han)(han)后的耐蝕性(xing)亦保持在足夠高的水(shui)平，見(jian)圖3-32。

七、物(wu)理性能

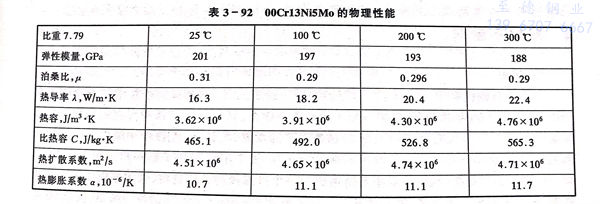

 00Cr13Ni5Mo不銹鋼的物理性能(neng)見表 3-92 。

八(ba)、應用

  00Cr13Ni5Mo不(bu)銹鋼主(zhu)要(yao)用(yong)(yong)(yong)(yong)于(yu)(yu)需焊接(jie)的高強度承力部件。在大(da)型水電(dian)站(zhan)中(zhong)(zhong)，已成功用(yong)(yong)(yong)(yong)于(yu)(yu)耐磨蝕轉(zhuan)輪和轉(zhuan)輪下(xia)環；在石油工業(ye)中(zhong)(zhong)用(yong)(yong)(yong)(yong)于(yu)(yu)耐二氧(yang)化碳、硫化氫腐蝕并需現場焊接(jie)的管線；在核(he)工業(ye)中(zhong)(zhong)應用(yong)(yong)(yong)(yong)于(yu)(yu)壓水堆2、3級輔助泵傳動軸和控制棒驅(qu)動機構。
