80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼(gang)是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學成分

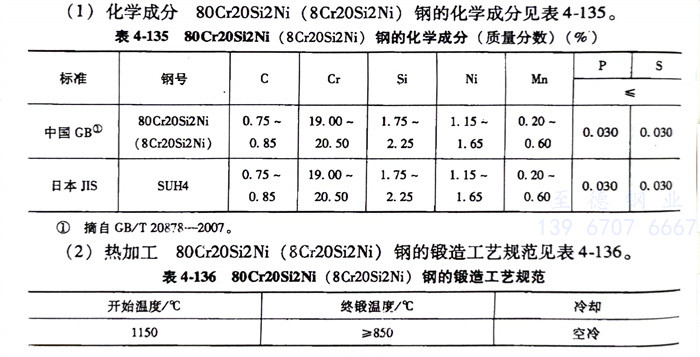

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼的化學(xue)成分見(jian)表(biao)4-135。

二(er)、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規范(fan)見表4-136。

三、預備熱處理

   退火溫度為800～900℃，緩冷或爐冷至720℃后(hou)空冷≤321HBW。

四(si)、淬火(huo)及回(hui)火(huo)

   淬(cui)火(huo)溫(wen)度為1030～1080℃，油冷；回火(huo)溫(wen)度為700～800空冷，硬度≥262HBW。

五、力學性(xing)能

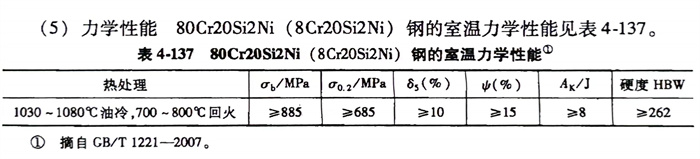

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹(xiu)鋼的室溫力(li)學(xue)性(xing)能見(jian)表4-137。
