一、焊前(qian)準(zhun)備(bei)
馬氏體不銹鋼管(guan)焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二(er)、馬氏體不銹(xiu)鋼管(guan)焊(han)(han)接方法與焊(han)(han)接工(gong)藝參數
馬氏體型不銹鋼管焊(han)(han)接方法有焊(han)(han)條電(dian)弧(hu)焊(han)(han)、氣體保護焊(han)(han)和埋弧(hu)焊(han)(han)等。
1. 焊條電弧焊
它是馬氏體(ti)不銹鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材料

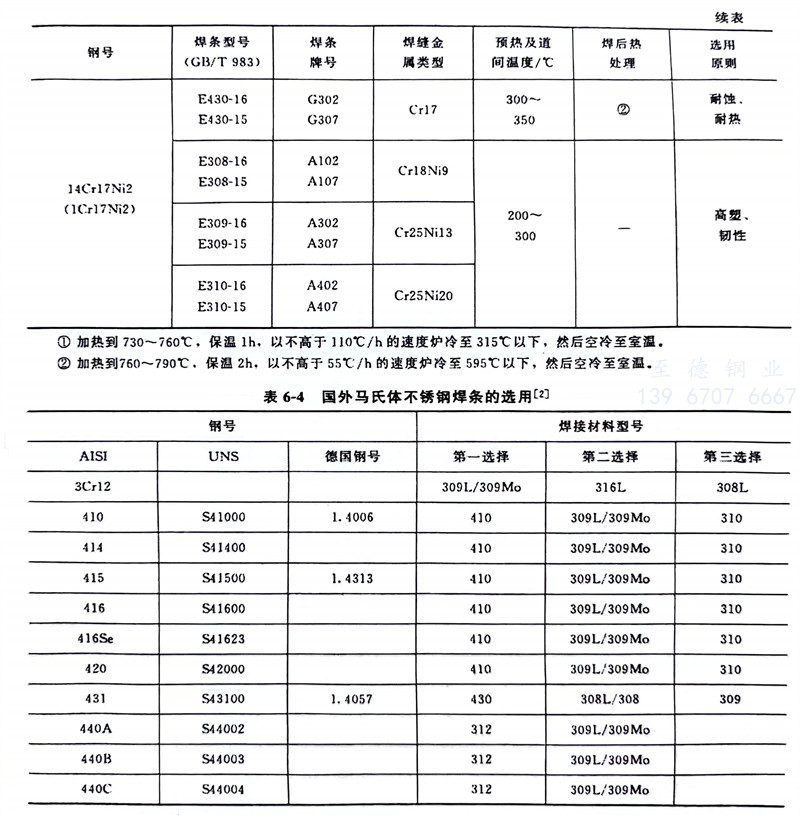

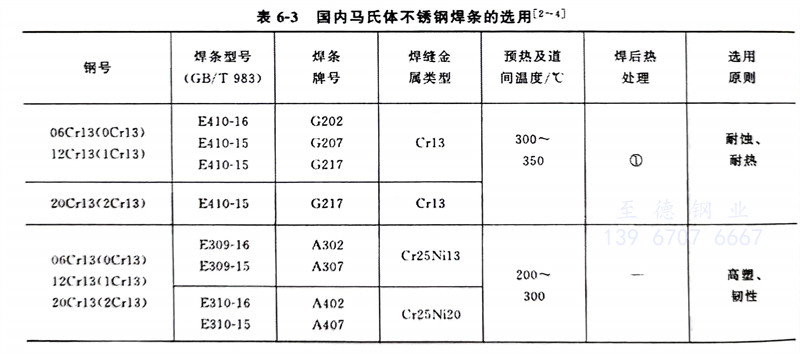

焊(han)(han)(han)接(jie)材(cai)(cai)料一般采用(yong)與母材(cai)(cai)同材(cai)(cai)質的(de)(de)低(di)氫(qing)型焊(han)(han)(han)條。如焊(han)(han)(han)后不能(neng)熱處理，則可選用(yong)抗裂(lie)性能(neng)好的(de)(de)奧氏(shi)體(ti)鋼(gang)(gang)類型焊(han)(han)(han)條。此(ci)時相當于異種(zhong)鋼(gang)(gang)焊(han)(han)(han)接(jie)，可運用(yong)舍夫勒（Schaeffler）組織圖、德龍（Delong）組織圖，合理選擇(ze)焊(han)(han)(han)條，并嚴格控制母材(cai)(cai)對焊(han)(han)(han)縫的(de)(de)稀釋(shi)。國內馬氏(shi)體(ti)不銹(xiu)鋼(gang)(gang)焊(han)(han)(han)接(jie)用(yong)焊(han)(han)(han)條見表6-3，國外馬氏(shi)體(ti)不銹(xiu)鋼(gang)(gang)焊(han)(han)(han)條的(de)(de)選用(yong)見表6-4。
b. 焊(han)接參數(shu)

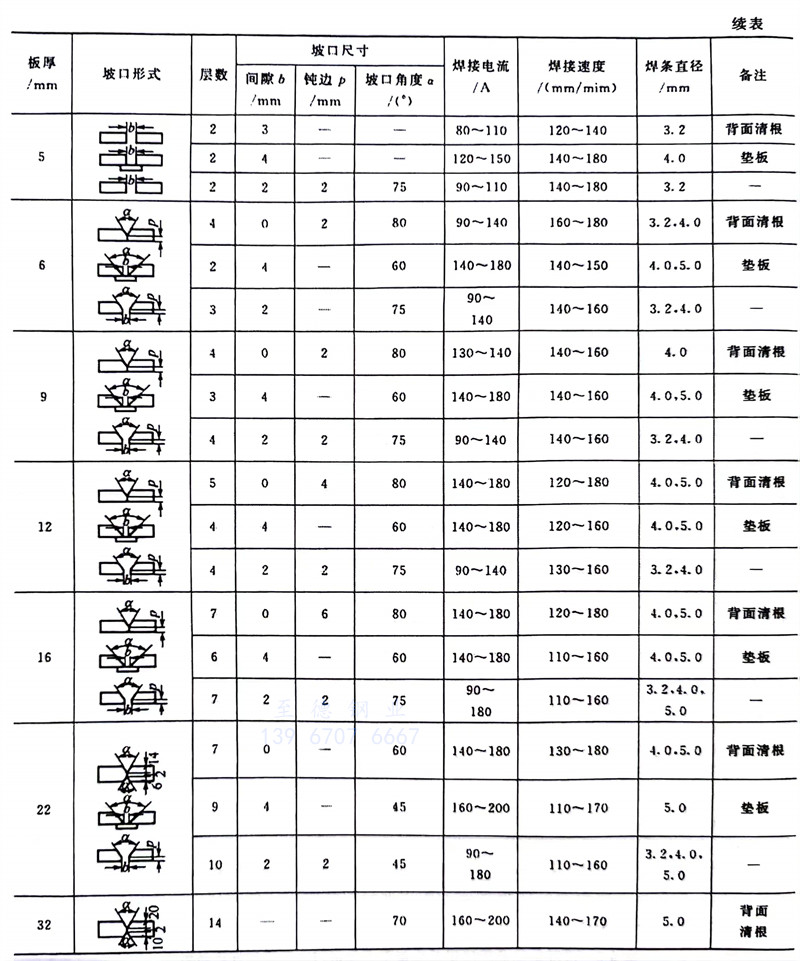

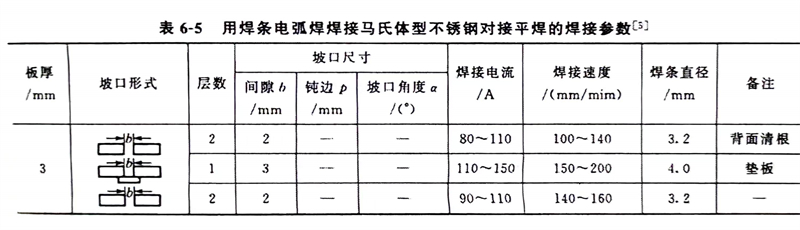

焊(han)(han)接(jie)(jie)(jie)時應(ying)選用較大的焊(han)(han)接(jie)(jie)(jie)電(dian)流，以增大熱輸(shu)入量，讓接(jie)(jie)(jie)頭(tou)緩(huan)慢(man)冷卻。防(fang)止焊(han)(han)后接(jie)(jie)(jie)頭(tou)產生粗大硬脆的馬(ma)氏(shi)體和應(ying)力集中而導致接(jie)(jie)(jie)頭(tou)產生冷裂紋。焊(han)(han)條(tiao)電(dian)弧焊(han)(han)焊(han)(han)接(jie)(jie)(jie)馬(ma)氏(shi)體型不銹鋼的焊(han)(han)接(jie)(jie)(jie)參數(shu)見表6-5。
2. 氣體(ti)保護(hu)焊
a. 非熔(rong)化極氬弧焊(han)（TIG）

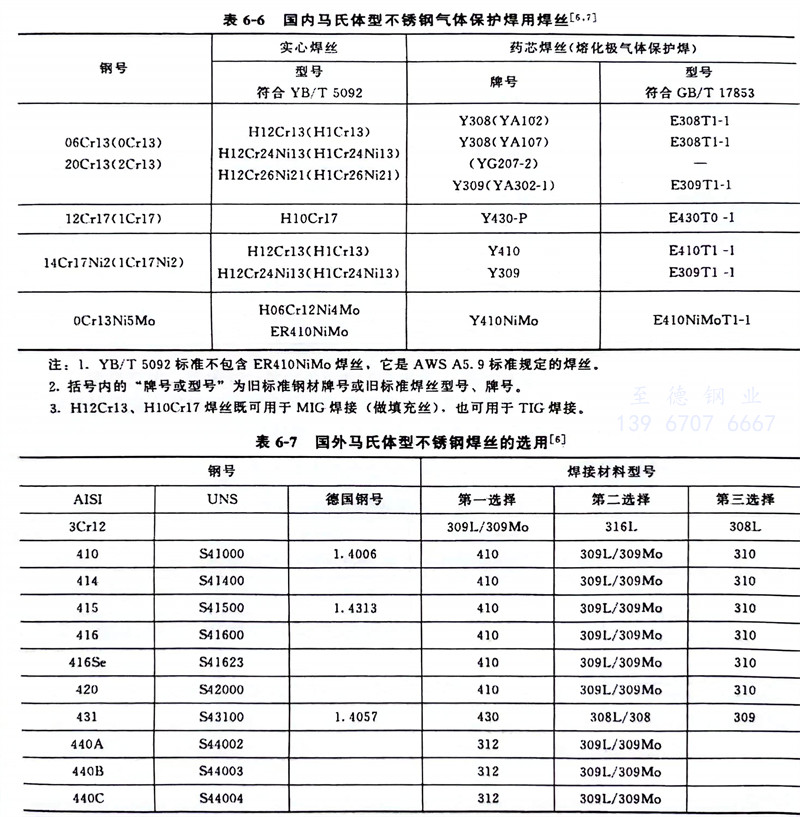

該焊(han)(han)(han)接方(fang)法焊(han)(han)(han)接質量較好，常(chang)用于(yu)薄(bo)板焊(han)(han)(han)接或多層焊(han)(han)(han)打底(di)焊(han)(han)(han)。電極極性采用直流正接。由于(yu)裂紋(wen)傾向小，薄(bo)板焊(han)(han)(han)前(qian)可不預熱，厚(hou)板焊(han)(han)(han)前(qian)需預熱到120～200℃。一般選用與母材成(cheng)分和組(zu)織相(xiang)近的焊(han)(han)(han)絲(si)，以保證與母材匹(pi)配。國內馬(ma)氏(shi)體型不銹鋼(gang)焊(han)(han)(han)絲(si)選用見(jian)表(biao)6-6，國外(wai)常(chang)見(jian)馬(ma)氏(shi)體型不銹鋼(gang)焊(han)(han)(han)絲(si)選用見(jian)表(biao)6-7。
b. 二氧化(hua)碳氣體(ti)保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

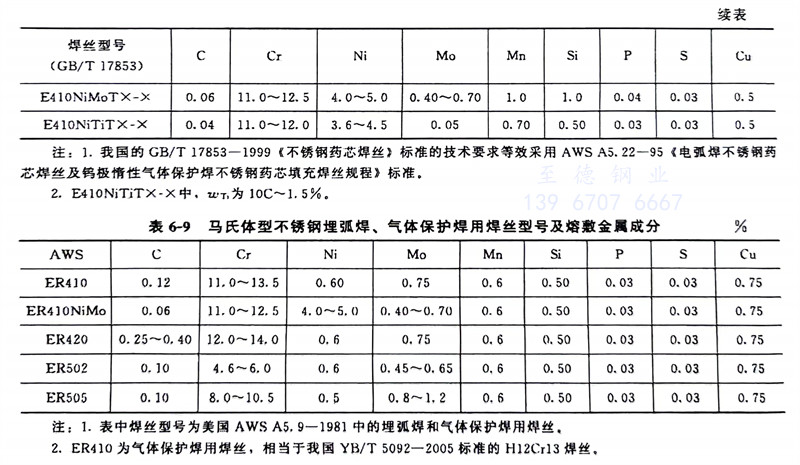

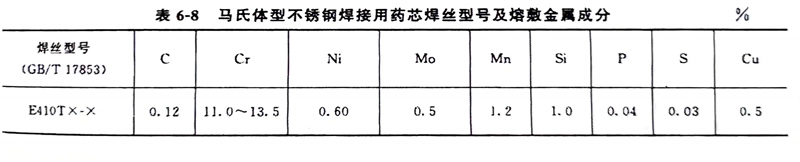

馬(ma)氏體型(xing)(xing)不銹(xiu)鋼焊接(jie)用藥芯焊絲型(xing)(xing)號及熔(rong)敷金(jin)屬(shu)成(cheng)(cheng)分(fen)(fen)見表(biao)6-8。馬(ma)氏體型(xing)(xing)不銹(xiu)鋼埋弧(hu)焊、氣體保護焊用焊絲型(xing)(xing)號及熔(rong)敷金(jin)屬(shu)成(cheng)(cheng)分(fen)(fen)見表(biao)6-9，其(qi)(qi)焊縫(feng)熔(rong)敷金(jin)屬(shu)成(cheng)(cheng)分(fen)(fen)與藥芯焊絲熔(rong)敷金(jin)屬(shu)相(xiang)比較，除了Si、Cu、Mn含(han)量有些區(qu)別外，其(qi)(qi)他合(he)金(jin)元(yuan)素含(han)量基本(ben)一致。
三、埋弧焊

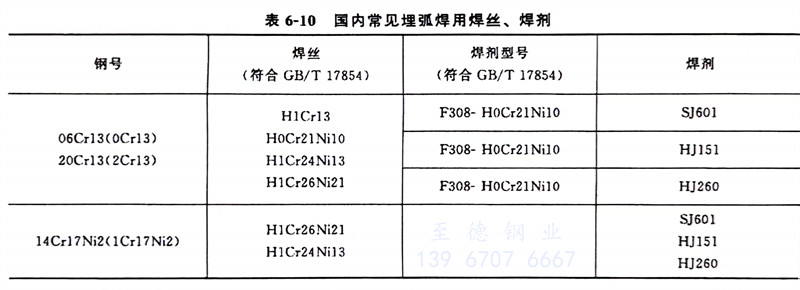

埋(mai)弧焊(han)(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)(han)接材(cai)料可選用同(tong)質(zhi)或(huo)異質(zhi)焊(han)(han)(han)(han)(han)(han)縫的焊(han)(han)(han)(han)(han)(han)接材(cai)料（和(he)焊(han)(han)(han)(han)(han)(han)條(tiao)電焊(han)(han)(han)(han)(han)(han)選用焊(han)(han)(han)(han)(han)(han)條(tiao)的原則相同(tong)）。焊(han)(han)(han)(han)(han)(han)劑采用堿性焊(han)(han)(han)(han)(han)(han)劑，如SJ601 和(he)HJ151。國內(nei)常見(jian)(jian)埋(mai)弧焊(han)(han)(han)(han)(han)(han)用焊(han)(han)(han)(han)(han)(han)絲、焊(han)(han)(han)(han)(han)(han)劑見(jian)(jian)表(biao)6-10。
