022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不銹鋼，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強度比022Cr17Ni7不銹鋼高。可用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

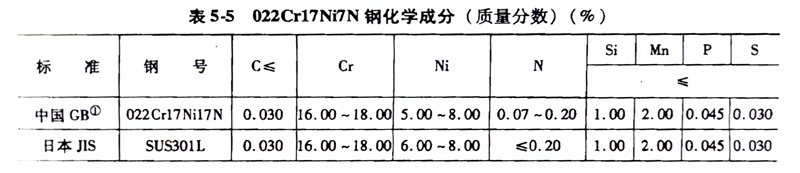

（1）化學成分： 022Cr17Ni7N、301L不銹鋼的化(hua)學成分見表5-5。

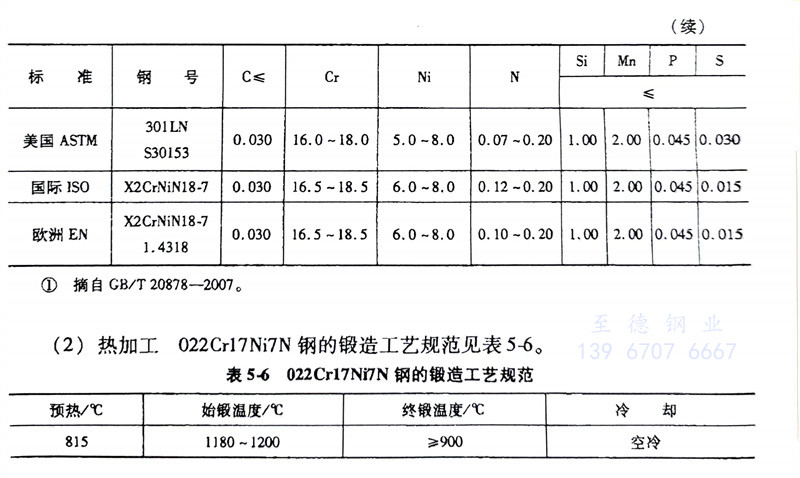

（2）熱加(jia)工： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規范見表5-6。
（3）預備熱(re)處理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。
（4）固(gu)溶處(chu)理：1010～1150℃，快(kuai)冷，硬(ying)度≤207HBW。

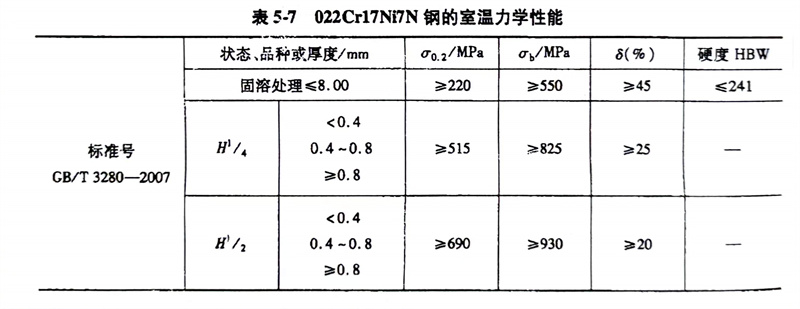

（5）力學性(xing)能： 022Cr17Ni7N、301L不銹鋼(gang)的室溫(wen)力學性(xing)能見表(biao)5-7。
（6）焊接性能：焊接性(xing)良好(hao)，焊后不需進(jin)行熱處理。
（7）耐(nai)腐蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強了耐點蝕及縫隙腐蝕能力。
