022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼(gang)。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

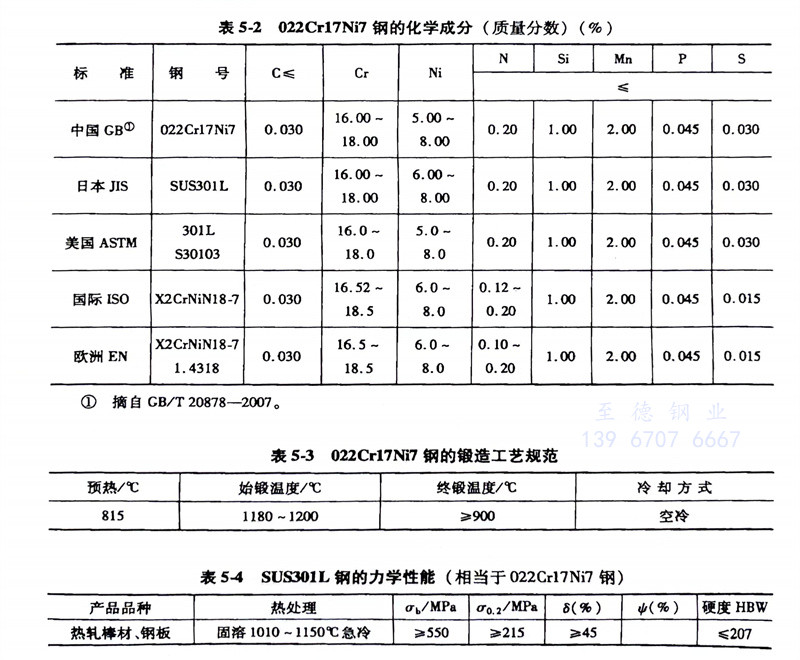

（1）化學成分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的(de)化學成分(fen)見表5-2。
（2）熱加(jia)工(gong)： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的(de)鍛造工藝規范見表5-3。
（3）預備熱處理： 消除加工應力的(de)退火溫度為300～350℃，保溫2h，空冷(leng)。
（4）固溶熱處理： 1010～1150℃快冷，硬(ying)度(du)≤207HBW。
（5）力學性能：022Cr17Ni7、1.4318、S30103、301L不銹(xiu)鋼的力學性能見表5-4。
（6）耐(nai)蝕(shi)性： 由于(yu)碳含量很低(di)，該鋼耐(nai)晶間腐蝕性(xing)好。
