一、產(chan)品(pin)結構

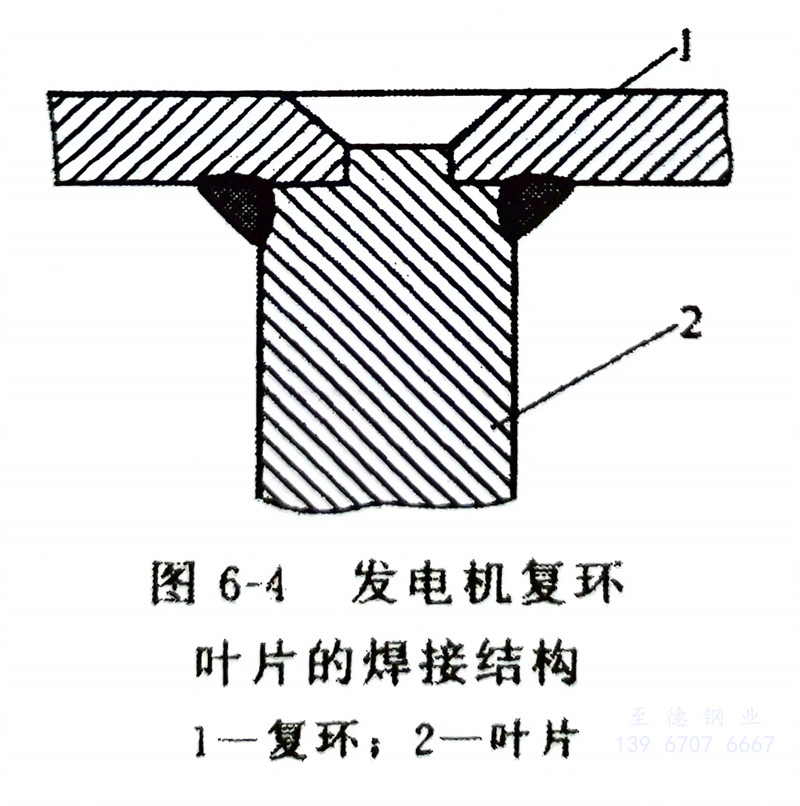

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接工藝

   ①. 焊前預熱，溫度為250～300℃。

   ②. 選用(yong)A207（E316型）焊條，其直徑(jing)為(wei)＄3.2mm。

   ③. 在引(yin)弧(hu)板上引(yin)弧(hu)，待(dai)電弧(hu)穩定后引(yin)入待(dai)焊(han)處，采用(yong)短弧(hu)焊(han)，收弧(hu)時要(yao)填滿弧(hu)坑，減(jian)少弧(hu)坑裂(lie)紋，并(bing)使焊(han)縫(feng)與母(mu)材金屬(shu)呈(cheng)圓(yuan)滑過渡。

   ④. 焊后為防止焊件的(de)變(bian)形和(he)開裂，需進行回(hui)(hui)火熱處理來消除(chu)焊接殘(can)余應力。回(hui)(hui)火溫度為700℃，保溫30min，然后空冷。

   ⑤. 用(yong)超聲波探(tan)傷(shang)儀(yi)對焊(han)(han)(han)縫(feng)內部進行檢測，發現有超標焊(han)(han)(han)接(jie)缺陷時，應立即返修。補焊(han)(han)(han)工藝(yi)與焊(han)(han)(han)接(jie)工藝(yi)相(xiang)同，直至合格為止(zhi)。
