022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不(bu)銹鋼有日本的SUS329J1 不銹(xiu)鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

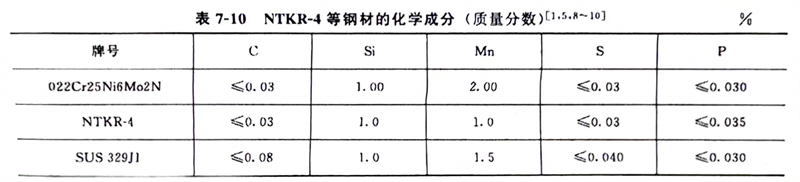

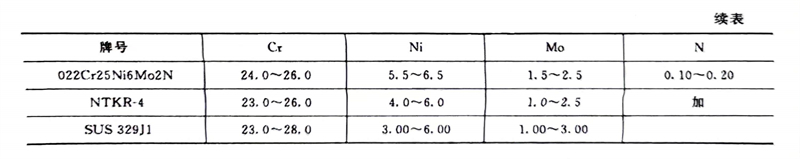

   022Cr26Ni5Mo2N、SUS 329J1 雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)的耐腐(fu)蝕疲勞性能遠比316L（尿(niao)素(su)級）鋼(gang)好，這對在低(di)應力(li)、低(di)頻(pin)率交變載荷條件下工作的尿(niao)素(su)甲(jia)銨泵(beng)泵(beng)體(ti)選材有(you)重(zhong)要的參考價值。為了便(bian)于比對，將中(zhong)(zhong)國(guo)的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等(deng)雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)化學(xue)成(cheng)分，列入表7-10中(zhong)(zhong)。

   022Cr25Ni5Mo2N鋼(gang)(gang)中wMo為1％～3％，可(ke)提高雙相(xiang)不銹(xiu)鋼(gang)(gang)耐點腐蝕和縫隙(xi)腐蝕的(de)能力(li)，但是鉬的(de)加入會使這類鋼(gang)(gang)具有明顯的(de)475℃脆性，也(ye)有。相(xiang)形成(cheng)的(de)傾向。固(gu)溶溫度低(di)于(yu)1000℃時，有可(ke)能出現。相(xiang)脆化，將降低(di)其沖擊韌(ren)性。

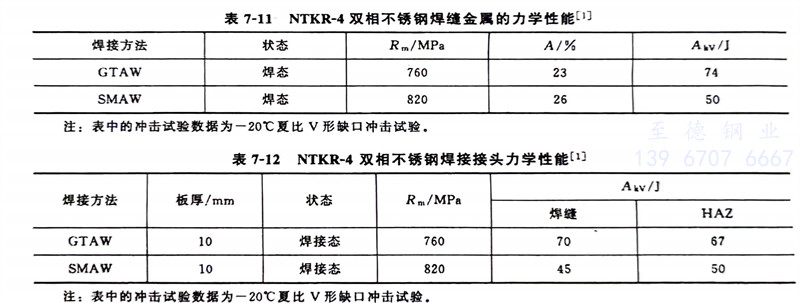

   NTKR-4等雙相(xiang)不銹鋼焊縫金(jin)屬和焊接接頭力學性能分別見表7-11和表7-12。
