12Cr18Ni9、1Cr18Ni9、1.4325、302不(bu)銹鋼是歷史最悠久的奧氏體型不銹(xiu)鋼(gang)，在固溶態具有良好的塑性、韌性和冷加工性能。此鋼對強氧化性酸（濃度≤65％硝酸）具有優越的耐蝕性，對堿性溶液及大部分有機酸和無機酸亦有一定的耐蝕性。焊接后其耐蝕性比含鈦、鈮不銹鋼和低碳、超低碳18-8型不銹鋼差。經冷加工后具有高的強度，但伸長率比12Cr17Ni7（1Cr7Ni7）鋼稍差。主要用于對耐蝕性和強度要求不高的結構件和焊接件。這種鋼經過熱處理（1050～1100℃，在水中或空氣中淬火）后，呈單相奧氏體組織，因此在強磁場中不產生磁感應，適宜制作無磁模具和無磁部件。但在敏化態或焊后，具有晶間腐蝕傾向，不宜作焊接結構材料。

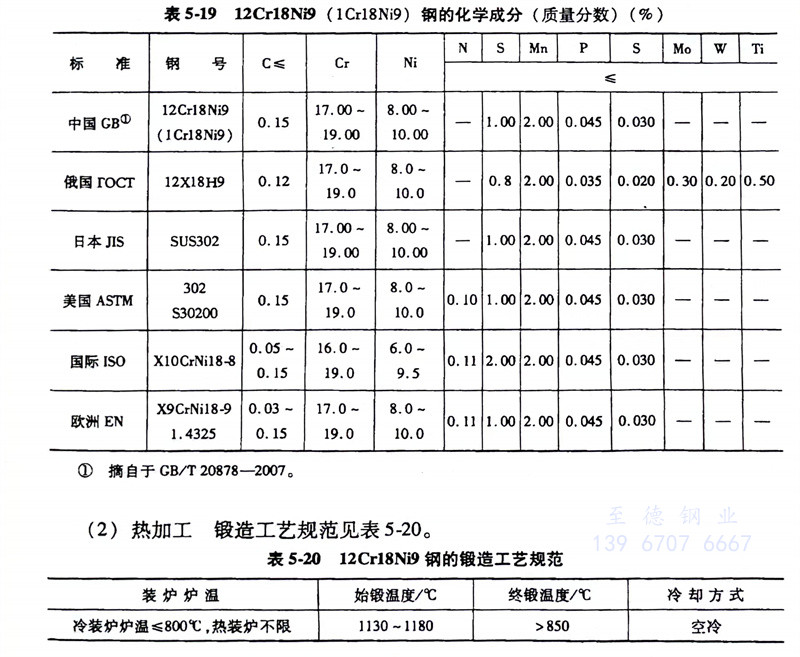

（1）化(hua)學成分:   12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼的化學成分見表5-19。

（2）熱(re)加工:   12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼鍛造工藝規范見表5-20。

        由于鋼(gang)的(de)導熱(re)性(xing)差，故(gu)應均勻加熱(re)，鍛(duan)壓(ya)時宜選用較(jiao)大的(de)壓(ya)下量和高(gao)的(de)終鍛(duan)溫度(du)，以獲(huo)得(de)較(jiao)好(hao)的(de)力學(xue)性(xing)能，減小形成裂紋的(de)可(ke)能性(xing)。

（3）預備(bei)熱處理:  預備(bei)熱處理的過程(cheng)如下：

        a. 冷拉(la)坯料退(tui)火：970℃，水冷。

        b. 冷拉材中間退火：850℃，水(shui)冷。

        c. 消(xiao)除加工應力退(tui)火：300～350℃，保溫1～2h，空冷。

（4）固溶、時效熱處(chu)理:   過程如下：

        a. 固(gu)溶(rong)處理：1050～1150℃，水冷，獲得奧氏體組織。

        b. 時效處理：800℃×10h或700℃×20h，獲得奧氏(shi)體＋碳化(hua)物組織，硬(ying)度(du)變化(hua)和(he)時效時間的關系見表5-21。

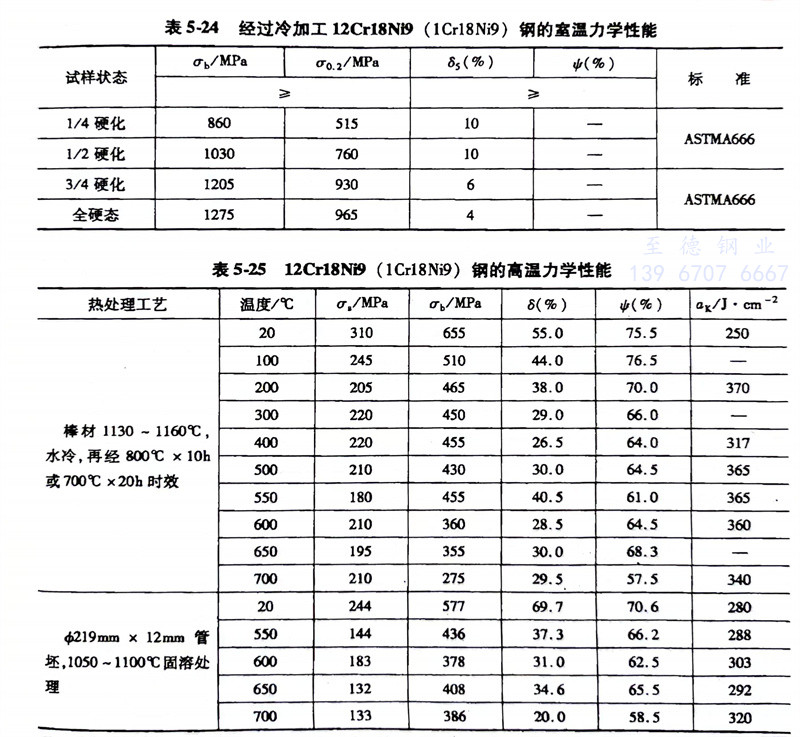

（5）力(li)學(xue)性能及加工性能:  12Cr18Ni9（1Cr18Ni9）302不銹鋼(gang)的力(li)學性能見表5-22、表5-23、表5-24和(he)表5-25。

        12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼冷(leng)變形性(xing)(xing)能良好，可以(yi)進(jin)行(xing)各種冷(leng)加工，如彎曲、卷(juan)邊、折疊等，并具(ju)有良好的(de)深沖性(xing)(xing)能；焊接性(xing)(xing)好，可以(yi)進(jin)行(xing)各種方法的(de)焊接，薄(bo)板宜采用氬弧焊，焊后(hou)不需要進(jin)行(xing)熱處理。

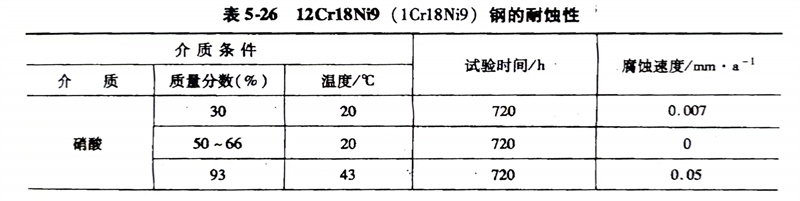

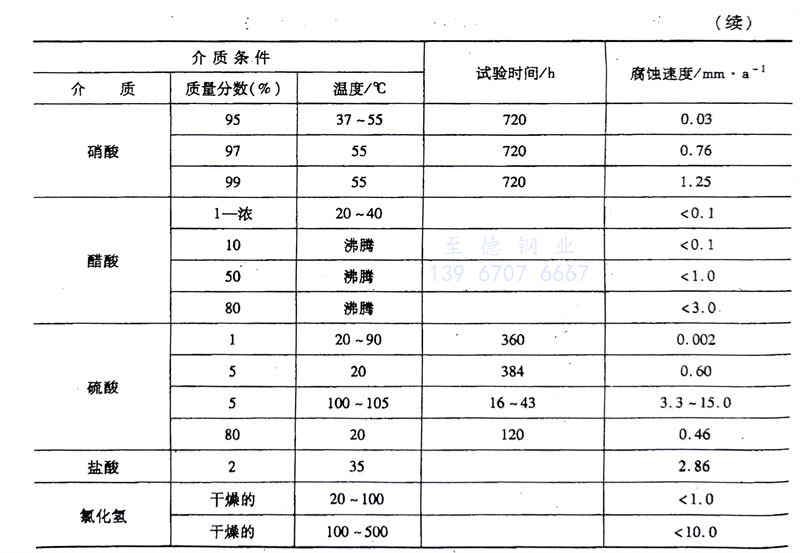

（6）耐蝕性:  12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼的(de)耐(nai)蝕性見表5-26。
