06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹(xiu)鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不銹鋼(gang)是06Cr19Ni10N（0Cr18Ni9N）不銹鋼(gang)的超低碳奧氏體不銹鋼(gang)。由于(yu)06Cr19Ni10N（0Cr18Ni9N）不銹鋼(gang)在450～900℃加熱后，耐晶間腐(fu)蝕(shi)性能明顯下降，因此(ci)對(dui)于(yu)焊接設備構件，推薦(jian)選用022Cr19Ni10N（00Cr18Ni10N）不銹鋼(gang)。

（1）化學成分： 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹(xiu)鋼(gang)的化學成分(fen)見表(biao)(biao)5-52和表(biao)(biao)5-53。

（2）熱加(jia)工(gong)： 06Cr19Ni10N鋼和022Cr19Ni10N不銹鋼的(de)化(hua)學成分見表5-54。

（3）預備熱處(chu)理： 預備熱處理的過程如下：

        a. 消除(chu)加工應(ying)力退火：300～350℃，保(bao)溫·1～2h，空(kong)冷。

        b. 消除加工硬(ying)化(hua)退火(huo)：750～850℃，保溫1～3h，快冷。

（4）固溶熱處理(li)： 1010～1150℃，快冷，硬度(du)≤217HBW。

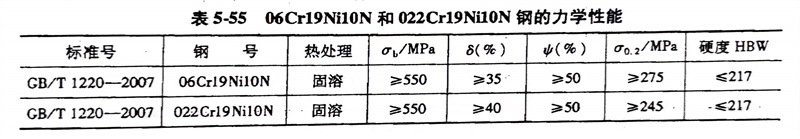

（5）力學性能(neng)： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的力學性能見(jian)表5-55。
