06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不銹鋼均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐(fu)蝕和晶間腐蝕性能。

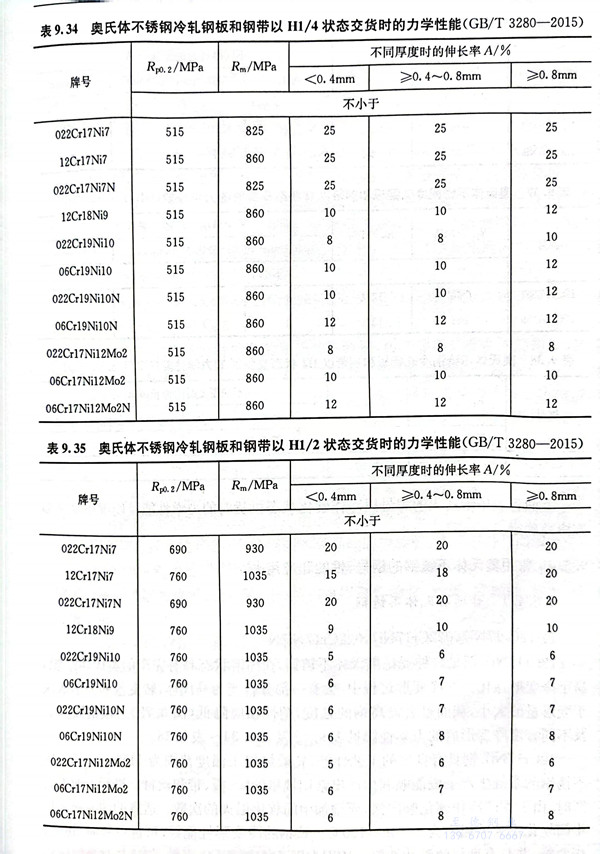

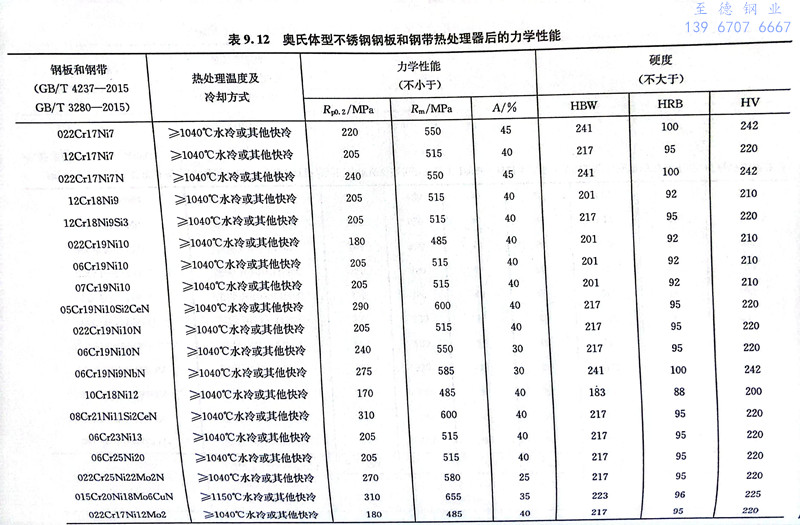

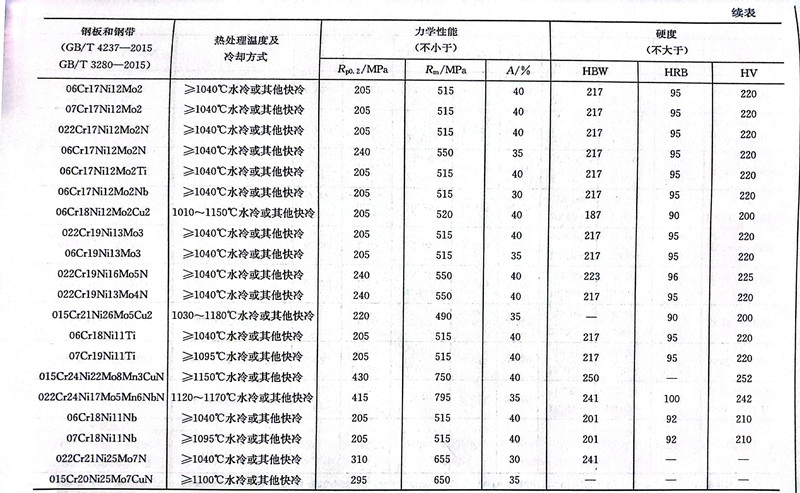

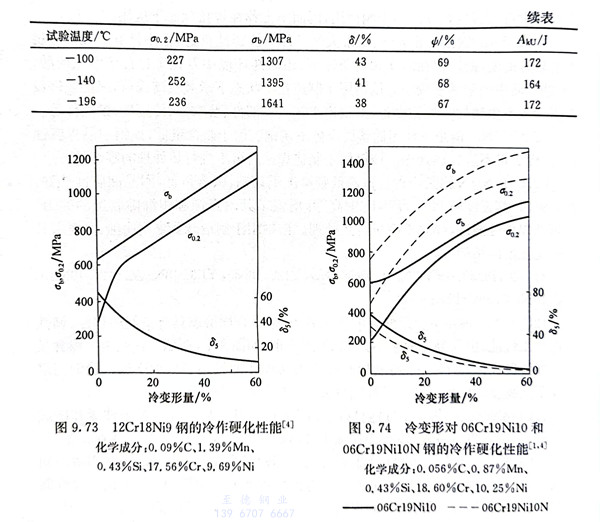

  06Cr19Ni10N 不(bu)銹鋼(gang)和(he)022Cr19Ni10N 不(bu)銹鋼(gang)固(gu)(gu)溶(rong)態(tai)及(ji)冷(leng)(leng)變形(xing)H1/4和(he)H1/2狀態(tai)的(de)(de)力(li)(li)學(xue)性(xing)(xing)(xing)能見表9.12、表9.34及(ji)表9.35。圖9.74所(suo)示為冷(leng)(leng)變形(xing)對06Cr19Ni10N鋼(gang)力(li)(li)學(xue)性(xing)(xing)(xing)能的(de)(de)影(ying)響，并與(yu)不(bu)含(han)氮的(de)(de)06Cr19Ni10鋼(gang)進行的(de)(de)對比。適(shi)宜(yi)的(de)(de)固(gu)(gu)溶(rong)處理溫度為1010～1120℃，水冷(leng)(leng)，細、薄件可以空冷(leng)(leng)，焊(han)接性(xing)(xing)(xing)能與(yu)相(xiang)應的(de)(de)不(bu)含(han)氮鋼(gang)一樣良好。022Cr19Ni10N鋼(gang)焊(han)后無需熱(re)處理。06Cr19Ni10N鋼(gang)由于(yu)碳含(han)量較高，在經過焊(han)接或在450～900℃加熱(re)后，會出現(xian)鉻碳化物沿晶(jing)界的(de)(de)沉淀，其耐蝕性(xing)(xing)(xing)特別(bie)是(shi)耐晶(jing)間腐蝕性(xing)(xing)(xing)能將明顯下降。因此，對于(yu)經受敏(min)化的(de)(de)材料應再經固(gu)(gu)溶(rong)處理以恢復其耐蝕性(xing)(xing)(xing)。對于(yu)焊(han)接設備和(he)構件，推薦(jian)采用超(chao)低碳的(de)(de)022Cr19Ni10N鋼(gang)。

  06Cr19Ni10N 不銹鋼(gang)和(he)022Cr19Ni10N 不銹鋼(gang)的(de)熱(re)加工(gong)性良(liang)好，與(yu)不含(han)氮鋼(gang)相(xiang)(xiang)比，變形(xing)抗力稍大；各(ge)(ge)種冷(leng)成形(xing)加工(gong)容(rong)易進(jin)行，與(yu)不含(han)氮鋼(gang)基本相(xiang)(xiang)同(tong)，只是變形(xing)抗力稍大。以冷(leng)加工(gong)態供應產品的(de)消除應力退火(huo)工(gong)藝為250～450℃加熱(re)，保(bao)溫2～4h。這類含(han)氮鋼(gang)可(ke)應用(yong)于各(ge)(ge)相(xiang)(xiang)應不含(han)氮鋼(gang)的(de)應用(yong)場合，同(tong)時可(ke)承(cheng)受更重的(de)負(fu)荷，因此可(ke)減(jian)少材料消耗。

 至德鋼業，我們根據您的實(shi)際需(xu)求，給(gei)出參(can)考建議，為(wei)您提供(gong)高(gao)性價比(bi)的不(bu)銹鋼管道及配件。
