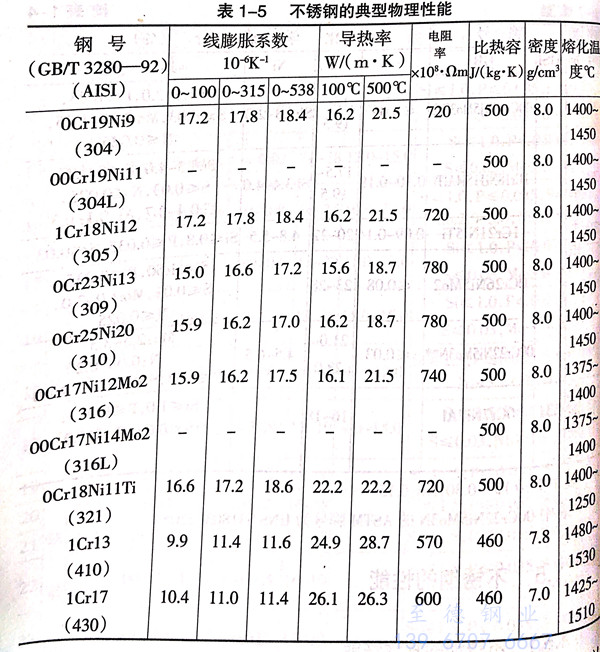

不銹鋼的典型物理性能見表1-5。組織狀態相同的鋼，它們的物理性能基本相同。然而鋼中的合金元素量越多，導熱性越差，鋼的線膨脹系數和電阻率也越大。不銹鋼(gang)及耐熱鋼的物理性能與低碳鋼的性能有較大的差異。例如，奧氏體鋼的導熱率約為低碳鋼的1/3,線膨脹系數比低碳鋼大約50%;馬氏體鋼和鐵素體鋼的熱導率約為低碳鋼的1/2。奧氏體不銹鋼具有強度高、加工硬化敏感性強、耐磨性好、黏結性大和導熱性差等特性。在不銹鋼焊管成型和焊接過程中，應特別重視上述特性，以得到良好的成型和焊接效果。

 不銹鋼具有優良的耐腐蝕性能。在不同的酸中，由于鋼中合金元素的作用不同，其耐蝕性能表現的也不同。例如，在鹽酸或硫酸中，不銹鋼中的鎳元素對耐腐蝕性有利；對于硫酸，銅的耐蝕性最好；在HNO₃中，鉻、釩、硅等合金元素可以提高鋼材的耐蝕性。試驗數據表明，當不銹鋼中含鉬量為2%~3%時，能夠比較明顯地改善其在各類酸中的耐蝕性能。

一般在不銹鋼(gang)焊接結構(gou)中(zhong)常見的(de)腐(fu)(fu)蝕(shi)(shi)有均勻腐(fu)(fu)蝕(shi)(shi)、局部(bu)腐(fu)(fu)蝕(shi)(shi)、晶間腐(fu)(fu)蝕(shi)(shi)、應(ying)力腐(fu)(fu)蝕(shi)(shi)和腐(fu)(fu)蝕(shi)(shi)疲(pi)勞等。在實際生產中(zhong)，最(zui)常見的(de)腐(fu)(fu)蝕(shi)(shi)形式是(shi)晶間腐(fu)(fu)蝕(shi)(shi)和應(ying)力腐(fu)(fu)蝕(shi)(shi)開裂。

晶間腐(fu)蝕它(ta)是(shi)從金(jin)(jin)屬(shu)表面，沿(yan)晶間深(shen)人到(dao)金(jin)(jin)屬(shu)內部的腐蝕形式(shi)。此時，從表面來看(kan)，雖然還有金(jin)(jin)屬(shu)光澤(ze)，但是(shi)晶粒之間已經失(shi)去聯(lian)系，所(suo)以，敲(qiao)擊時已失(shi)去金(jin)(jin)屬(shu)聲音，此時金(jin)(jin)屬(shu)已經變脆。

應力腐蝕開裂這是在(zai)腐蝕介(jie)質和表(biao)面拉應力的共同(tong)作用下(xia)，使(shi)金屬產(chan)生的脆性(xing)開裂(lie)現象。
