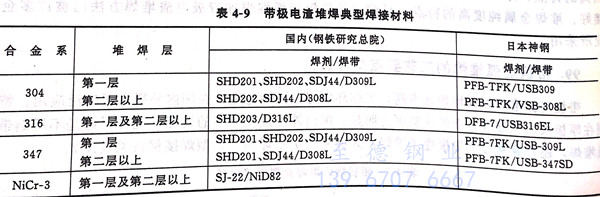

帶極電渣堆焊是在20世紀80年代初發展起來的，由于其優勢明顯，獲得了迅速應用。其堆焊材料見表4-9。

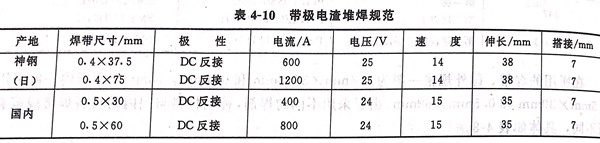

在所(suo)用的(de)焊帶，國(guo)(guo)外規(gui)格一般(ban)為0.4mm×37.5mm和(he)0.4mm×75mm,而國(guo)(guo)內一般(ban)采(cai)(cai)用0.5mm×30mm和(he)0.5mm×60mm。由(you)于(yu)采(cai)(cai)用不(bu)同的(de)焊劑，神(shen)鋼(gang)材料與國(guo)(guo)內的(de)材料焊接規(gui)范有所(suo)不(bu)同，具體(ti)如表4-10.

堆焊時(shi)要注意如下幾點：

 1. 焊前對焊劑(ji)進行350℃×2h烘烤。

 2. 最好采用磁控裝置，防止(zhi)咬邊和(he)增加潤(run)濕(shi)角。

3. 堆焊層(ceng)厚度(du)一般為4mm,不應(ying)超過5mm,否則容易造成未熔合等缺(que)陷。

 4. 堆焊時以水(shui)平到0.5°左右的上坡焊，以水(shui)平位置為最佳。

5. 焊(han)劑(ji)不宜太厚，特(te)別在焊(han)帶后面熔渣不要(yao)撒焊(han)劑(ji)。

 6. 在實際堆(dui)焊時，若發(fa)生將被搭接覆蓋的一側(ce)潤濕角不(bu)(bu)好(hao)，太陡時要打(da)磨，特別是(shi)液態金(jin)屬流(liu)動不(bu)(bu)好(hao)的鎳(nie)基合(he)金(jin)，更要注意。

 7. 堆(dui)焊過(guo)程中，若發現有弧坑(keng)裂紋，應將(jiang)裂紋清除，再堆(dui)焊。
