一、鋼制管法蘭(lan)（GB/T 9124-2010）

  1. 對焊(han)連接端的(de)型式及尺寸

   a. 用PN標記的法蘭對焊連接端的型式及尺寸(cun)

    包括用PN標記的香蕉app免費視頻在線觀看:對焊法蘭（WN)及A型對焊環板式香蕉app免費視頻在線觀看:松套法蘭（LPC)的對焊連接端兩種。

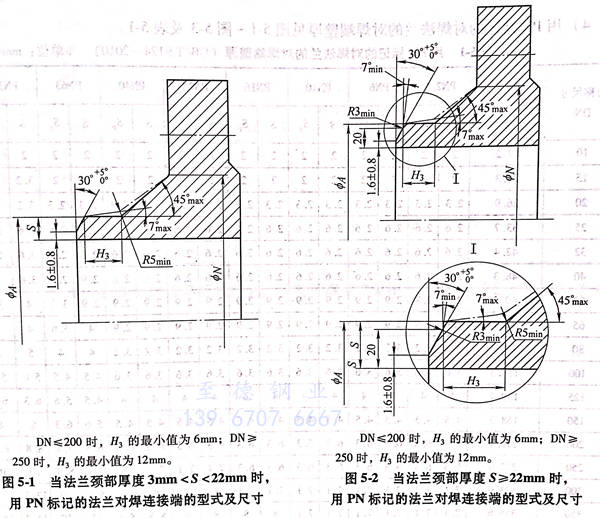

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

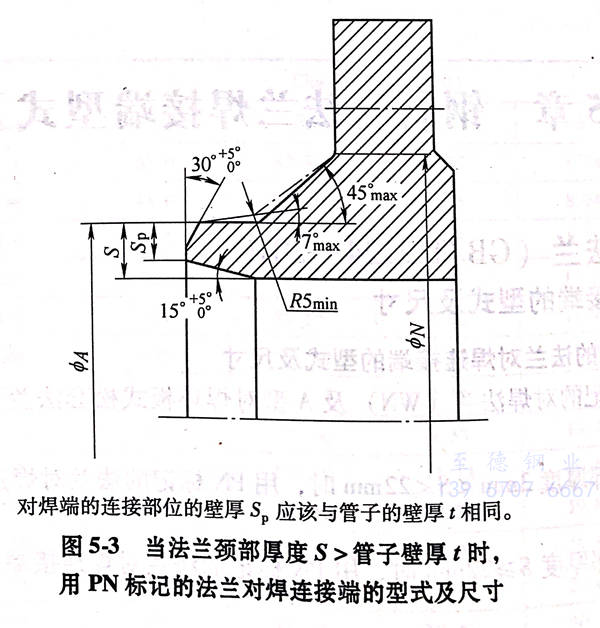

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

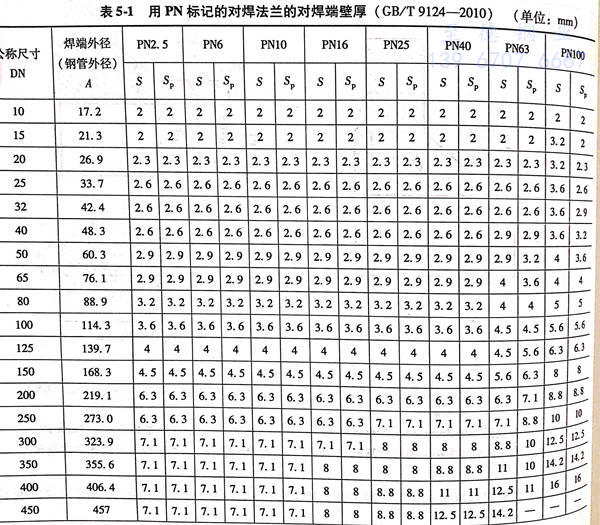

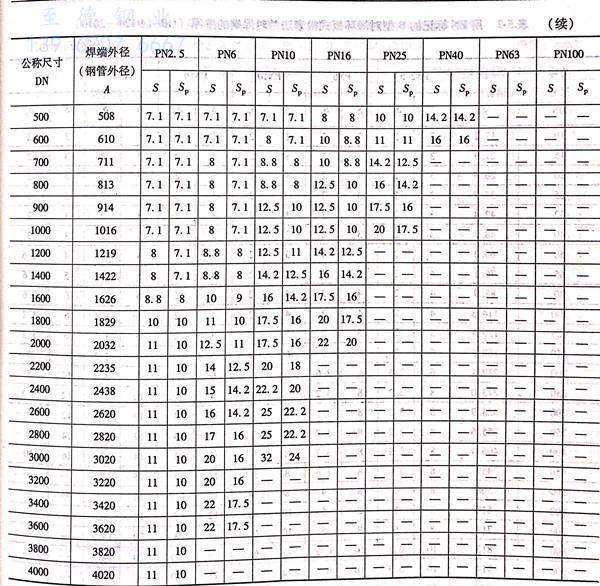

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

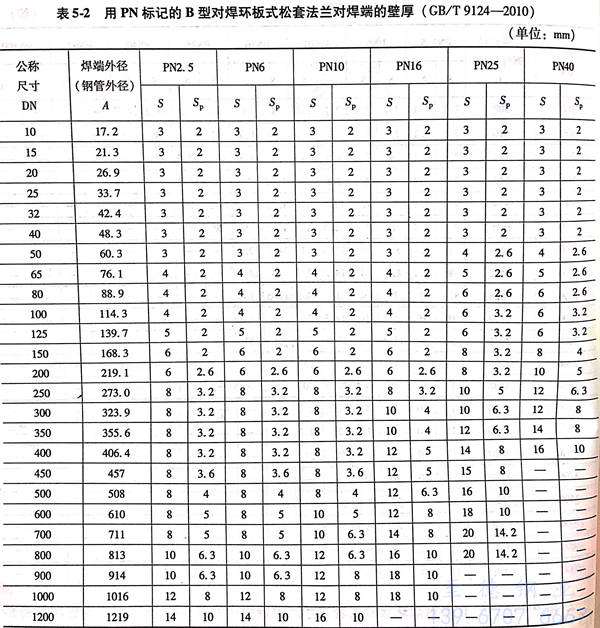

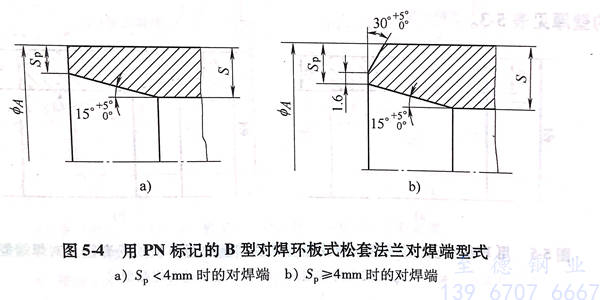

  b. 用(yong) PN 標(biao)記的 B型對(dui)焊(han)環板(ban)式(shi)松套法蘭對(dui)焊(han)端(duan)型式(shi)見圖5-4 ，其對(dui)焊(han)端(duan)的壁厚見表 5-2 。

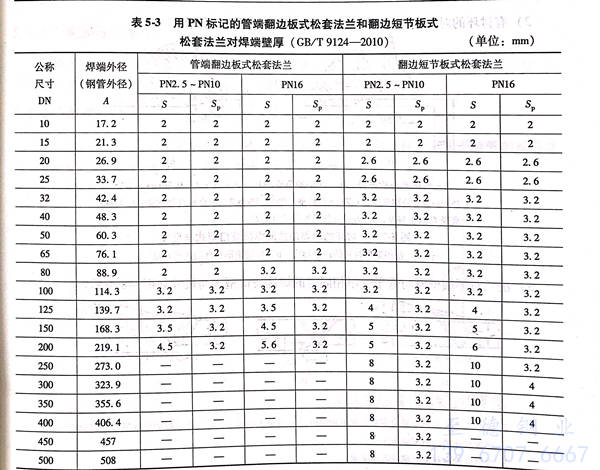

  c.  用 PN 標記的管端翻(fan)邊板式(shi)(shi)松套法(fa)蘭(lan) 和(he) 翻(fan)邊短節板式(shi)(shi)松套法(fa)蘭(lan)對(dui)焊端型式(shi)(shi)見圖 5-5，對(dui)焊端的壁厚見表(biao) 5-3 。

  d. 用Class 標記的法蘭對焊(han)連接端(duan)型式與(yu)尺寸

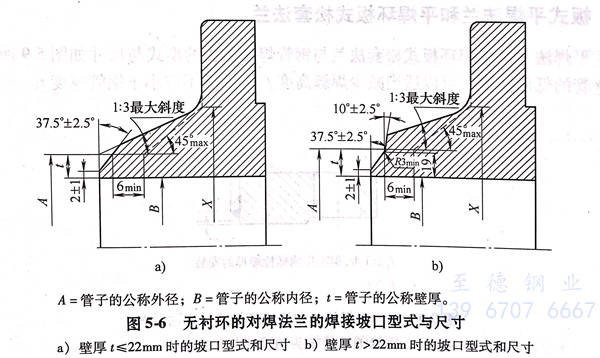

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

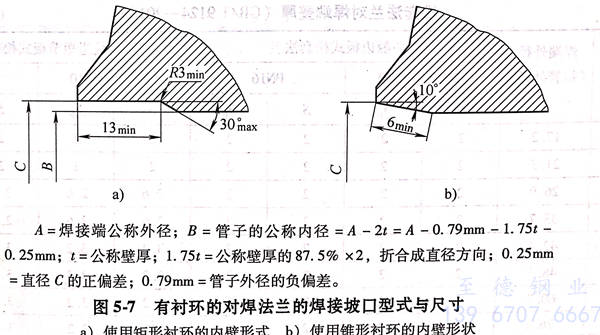

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

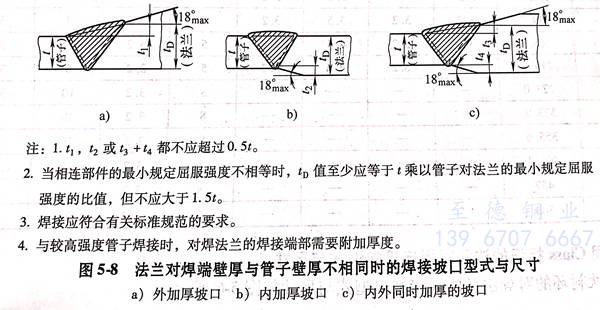

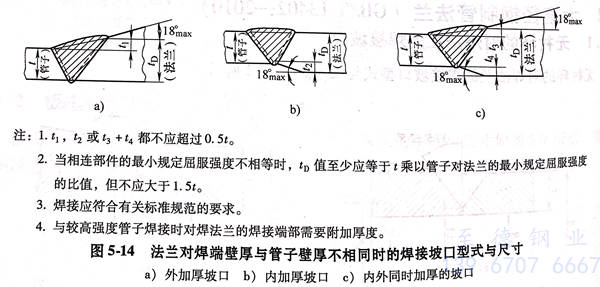

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板式平焊法蘭(lan)和(he)平焊環板式松套法蘭(lan)

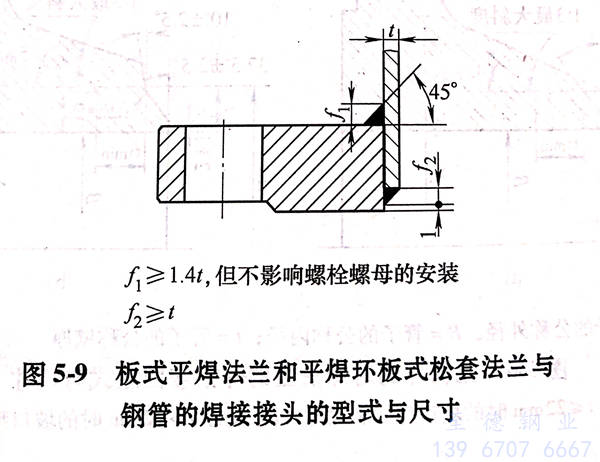

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平焊法蘭(lan)

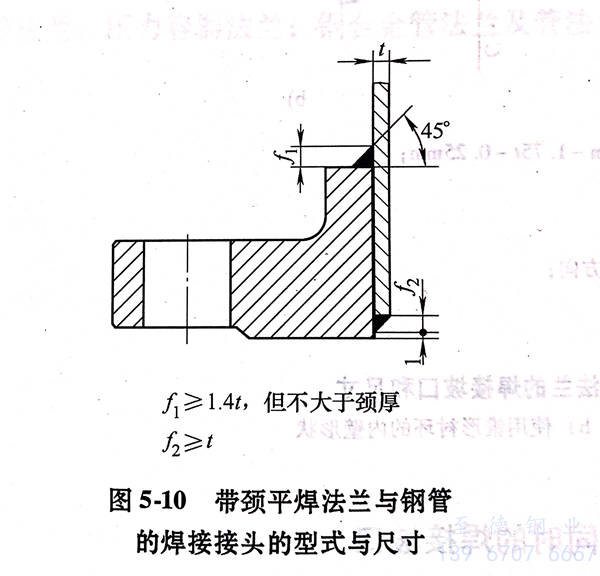

 帶頸香蕉app免費視頻在線觀看:平焊法蘭與香蕉app免費視頻在線觀看:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插焊法蘭

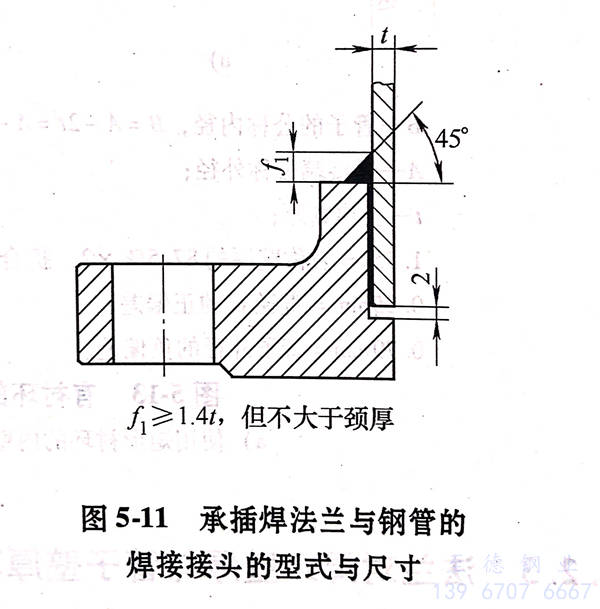

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大直徑鋼制管(guan)法蘭（GB/T 13402-2010）

 1. 無襯環的對焊法蘭的焊接坡口

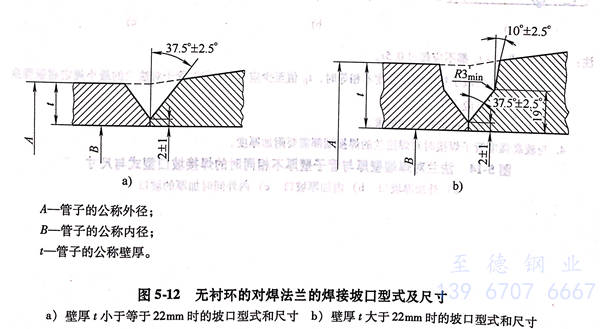

   無(wu)襯環的對焊法(fa)蘭(lan)的焊接坡口型式與尺寸如圖 5-12 所示。

 2. 有襯環的對焊法蘭的焊接坡(po)口

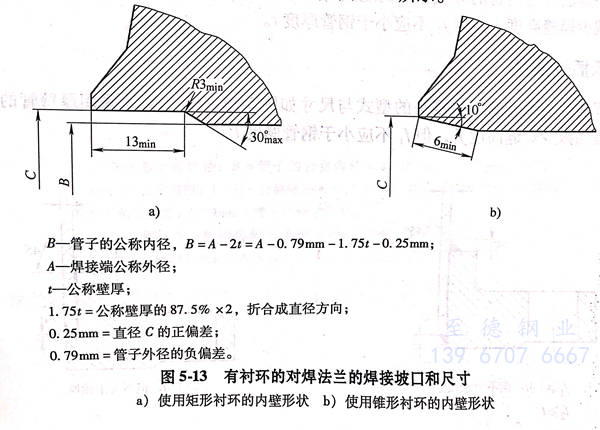

   有襯(chen)環的對焊法蘭的焊接坡口型式與(yu)尺(chi)寸如圖 5-13 所示(shi)。

 3.  法蘭對焊端壁厚與管子壁厚不相同時的焊接坡口

  法蘭對焊端(duan)壁厚與(yu)管子壁厚不相(xiang)同時的焊接坡(po)口(kou)型式與(yu)尺(chi)寸如圖(tu) 5-14所示。
