蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

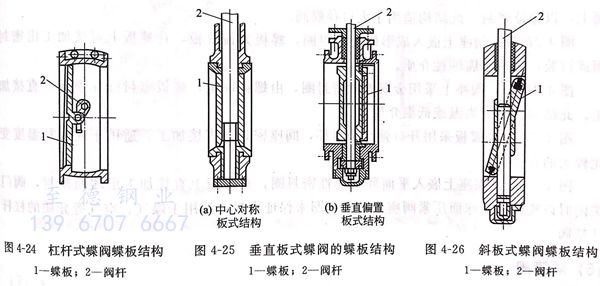

1. 杠桿式蝶閥（見圖4-24)
其閥桿(gan)與蝶(die)板啟閉方(fang)向成90°水平安裝(zhuang)，利用(yong)杠(gang)桿(gan)機構帶動(dong)蝶(die)板作旋轉(zhuan)運動(dong)來啟閉通道。開啟時(shi)蝶(die)板平移(yi)與閥體脫離接觸，然后作旋轉(zhuan)運動(dong)，密(mi)(mi)封(feng)面不易磨(mo)損(sun)，密(mi)(mi)封(feng)性能好，但結構較復雜(za)，啟閉力矩大。
2. 垂(chui)直(zhi)板式蝶閥（見圖(tu)4-25)
其閥(fa)(fa)(fa)桿(gan)(gan)與蝶板(ban)(ban)的(de)徑向中心同(tong)軸，在(zai)閥(fa)(fa)(fa)內垂直(zhi)放置。圖(tu)4-25(a)為中心對(dui)稱板(ban)(ban)式結(jie)(jie)構，閥(fa)(fa)(fa)桿(gan)(gan)從蝶板(ban)(ban)的(de)徑向中心穿(chuan)過，采用緊配合或(huo)固定(ding)銷與蝶板(ban)(ban)固定(ding)。這(zhe)種結(jie)(jie)構阻流面積較小，但密封(feng)(feng)面易磨損，密封(feng)(feng)性能(neng)較差，一般只用于(yu)調節流量。圖(tu)4-25(b)為垂直(zhi)偏置板(ban)(ban)式結(jie)(jie)構，閥(fa)(fa)(fa)桿(gan)(gan)與蝶板(ban)(ban)雖垂直(zhi)放置，但蝶板(ban)(ban)密封(feng)(feng)圏和閥(fa)(fa)(fa)座密封(feng)(feng)圈都偏離閥(fa)(fa)(fa)桿(gan)(gan)中心線，位于(yu)閥(fa)(fa)(fa)桿(gan)(gan)的(de)一側。偏置結(jie)(jie)構使有效(xiao)流通(tong)面積減小，流阻增大，但密封(feng)(feng)性能(neng)好，加工(gong)維修方便，是目前廣泛(fan)采用的(de)一種形式。
3. 斜板式(shi)蝶閥（見圖4-26)
其閥(fa)桿垂直放置，而蝶(die)板(ban)則傾(qing)斜放置。其密(mi)封性能好，但閥(fa)座密(mi)封圈的傾(qing)角加(jia)工和(he)維修困(kun)難，有(you)效流通面積小，流阻較大。
4. 蝶閥的密(mi)封結構

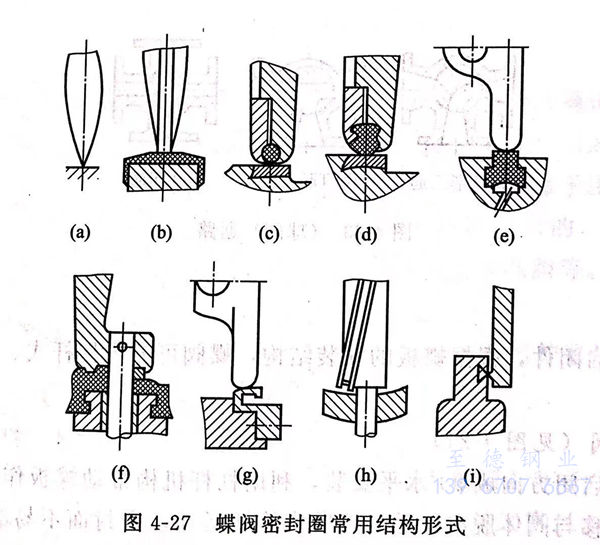

蝶(die)板與(yu)閥(fa)座的密封(feng)是蝶(die)閥(fa)密封(feng)性能(neng)的關鍵。蝶(die)閥(fa)密封(feng)圈常用結構(gou)形式如(ru)圖4-27所示。
圖4-27(a),蝶板與閥(fa)座(zuo)的密封面是在本體上直接加工或堆焊(han)耐磨、耐蝕(shi)材料后加工出來的，用于調(diao)節(jie)流量或壓力(li)的蝶閥(fa)。
圖4-27(b),在(zai)閥(fa)體內襯(chen)非金(jin)屬(shu)(shu)材(cai)料，蝶(die)(die)板(ban)可用(yong)耐腐(fu)蝕材(cai)料，也可襯(chen)非金(jin)屬(shu)(shu)材(cai)料作密封(feng)面，適用(yong)于輸(shu)送腐(fu)蝕性(xing)介質的蝶(die)(die)閥(fa)。
圖4-27(c),閥(fa)座密封(feng)圈嵌入閥(fa)體斜口，是(shi)經精密加工的(de)硬質(zhi)材料。蝶板(ban)上采用O形橡膠圈，通過壓(ya)板(ban)上螺栓的(de)旋緊程度，調節O形圈的(de)變形量來保證密封(feng)，可用于截斷或調節流量的(de)蝶閥(fa)。
圖4-27(d),閥(fa)座密(mi)(mi)(mi)封(feng)圈(quan)也(ye)是嵌入(ru)閥(fa)體斜口的精密(mi)(mi)(mi)加工材料(liao)，蝶板(ban)上(shang)采用(yong)(yong)燕(yan)尾槽橡(xiang)膠密(mi)(mi)(mi)封(feng)圈(quan)，可用(yong)(yong)壓板(ban)螺栓來調節燕(yan)尾膠圈(quan)的變(bian)形量來保證(zheng)密(mi)(mi)(mi)封(feng)。可用(yong)(yong)于截(jie)斷或調節流量的蝶閥(fa)。
圖4-27(e),閥座(zuo)上嵌入T形密封(feng)(feng)圈，并附設充氣槽。蝶板(ban)(ban)(ban)密封(feng)(feng)面(mian)在蝶板(ban)(ban)(ban)上直接加工，在蝶板(ban)(ban)(ban)到達關(guan)閉位置后(hou)，由充氣孔充氣加壓，閥座(zuo)密封(feng)(feng)圈由充氣壓力壓緊在蝶板(ban)(ban)(ban)密封(feng)(feng)面(mian)上，以保證密封(feng)(feng)。此結(jie)構適(shi)用于大口徑蝶閥。
圖(tu)4-27(f),閥座上(shang)嵌入成形橡膠密封圈，蝶(die)板(ban)(ban)為偏置板(ban)(ban)，在蝶(die)板(ban)(ban)上(shang)直接加工出密封面或(huo)襯膠，適(shi)用(yong)于腐(fu)蝕(shi)性介質。
圖4-27(g),閥(fa)座(zuo)上采用(yong)金屬彈性密(mi)封(feng)圈，由螺釘固定(ding)，蝶板密(mi)封(feng)面在蝶板上直(zhi)接加工。此結構適用(yong)于高溫或(huo)低溫介質。
圖4-27(h),蝶板采(cai)用開(kai)口彈(dan)性密封(feng)環，閥座密封(feng)面直接加工。適(shi)用于(yu)高溫及溫度變化(hua)較大的(de)介質(zhi)。
圖4-27(i),閥(fa)座上(shang)嵌入平面(mian)環狀彈性密(mi)(mi)封(feng)圈(quan)，在蝶(die)板上(shang)直接(jie)加工出球(qiu)面(mian)密(mi)(mi)封(feng)，閥(fa)門關(guan)閉時以蝶(die)板上(shang)的球(qiu)面(mian)壓緊(jin)閥(fa)座上(shang)的密(mi)(mi)封(feng)圈(quan)來保證密(mi)(mi)封(feng)。適用(yong)于煤氣、空氣等介質(zhi)的杠桿式蝶(die)閥(fa)。
