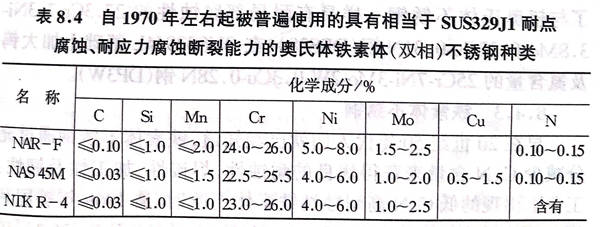

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙相不銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。


表 4.jpg


 當初，人們希望把上(shang)述的(de)(de)(de)SUS329J1 鋼(gang)(gang)(gang)用(yong)作耐海(hai)水(shui)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)，但(dan)含氮的(de)(de)(de)鋼(gang)(gang)(gang)種也(ye)會在海(hai)水(shui)中(zhong)短時(shi)間內(nei)(nei)發生腐蝕（特(te)別(bie)是焊接部位），即使(shi)在常溫下也(ye)不(bu)(bu)能(neng)(neng)保證充分的(de)(de)(de)耐蝕性，所以(yi)逐漸就不(bu)(bu)用(yong)在海(hai)水(shui)中(zhong)了(le)(le)。此后，作為抵抗常溫以(yi)上(shang)海(hai)水(shui)侵蝕的(de)(de)(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)，日本(ben)(ben)從1975年(nian)(nian)(nian)開始研制25 Cr-6 Ni-3 Mo-N系的(de)(de)(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)。與SUS329J1相比，這(zhe)(zhe)些(xie)(xie)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)在提高鉬含量的(de)(de)(de)同時(shi)，還(huan)增加了(le)(le)少量的(de)(de)(de)氮元(yuan)素，而(er)且因鎢元(yuan)素的(de)(de)(de)組織穩定性比鉬強(qiang)，能(neng)(neng)改善耐局部腐蝕的(de)(de)(de)能(neng)(neng)力，所以(yi)有(you)的(de)(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)中(zhong)還(huan)添加有(you)鎢元(yuan)素，這(zhe)(zhe)也(ye)可以(yi)用(yong)于(yu)更嚴峻的(de)(de)(de)海(hai)水(shui)環境中(zhong)。這(zhe)(zhe)些(xie)(xie)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)于(yu)1984年(nian)(nian)(nian)被(bei)規范化(hua)為SUS329J2L（1991年(nian)(nian)(nian)改稱為SUS329J4L).此外，在這(zhe)(zhe)一時(shi)期內(nei)(nei)，由歐洲開發的(de)(de)(de)多用(yong)于(yu)（海(hai)上(shang)）油(you)井、化(hua)學品(pin)運輸船等的(de)(de)(de)22Cr-5Ni-3Mo-N 鋼(gang)(gang)(gang)也(ye)在日本(ben)(ben)制造(zao)出來，也(ye)在1984年(nian)(nian)(nian)規范化(hua)為SUS329J2L(1991年(nian)(nian)(nian)改稱為SUS329J3L).表8.5列出了(le)(le)日本(ben)(ben)國內(nei)(nei)制造(zao)的(de)(de)(de)相當于(yu)SUS329J4L的(de)(de)(de)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)名稱及主要成分。


此后，日本不銹鋼(gang)界通(tong)過進一(yi)步增(zeng)加Cr、Mo含(han)量，先后開發(fa)了與超奧氏體(ti)不銹鋼(gang)一(yi)樣具有耐(nai)局(ju)部腐(fu)蝕(shi)性(xing)的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼(gang)（DPS28)、在SUS329J4L 基(ji)礎(chu)上加大鎢(wu)及氮含(han)量的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼(gang)（DP3W).
