名稱(cheng)：鐵素體不銹(xiu)鋼輪
材質：ZGCr28
熱處理要求(qiu)：
a. 退火硬度(du)≤180HB.
b. 采用(yong)硫－氮(dan)－碳共滲處理：硬度≥800HV;深度≥0.3mm.
1. 零(ling)件(jian)常(chang)見失(shi)效形式及應(ying)具(ju)備的性(xing)能
該零件用于從(cong)地下(xia)深處抽取鹽鹵液體(ti)介(jie)質(zhi)的(de)設備中(zhong)，該介(jie)質(zhi)引(yin)起的(de)腐(fu)蝕是其失效的(de)主(zhu)要形式。同時，設備是在細(xi)長軸(zhou)上連(lian)續(xu)安(an)裝數十個葉輪，在設備運轉(zhuan)時，由于軸(zhou)的(de)撓度引(yin)起葉輪與中(zhong)殼之(zhi)間的(de)摩擦，產生(sheng)磨損(sun)和咬合(he)粘連(lian)，影響設備的(de)正常運轉(zhuan)，因(yin)此，要求葉輪與中(zhong)殼之(zhi)間要有好的(de)抗(kang)咬合(he)能(neng)(neng)力(li)和抗(kang)磨損(sun)能(neng)(neng)力(li)。
2. 材(cai)料(liao)選用原(yuan)則及熱處理(li)工藝選擇(ze)
根據設備的工作條件，選用ZGCr28香蕉app免費視頻在線觀看:鐵素體不銹鋼，可以有效地抵抗所取介質的腐蝕。為解決葉輪與中殼之間的磨損、咬合，采用硫－氮－碳共滲工藝方法，ZGCr28 可以在共滲條件下具有優良的抗磨損、抗咬合能力和硬度。
3. 零件主要加(jia)工(gong)工(gong)序
鑄造－退火（A)-機械加工－硫－氮－碳共滲（B)-清理檢查。
4. 熱處理工藝分析及應(ying)注意的問題(ti)
a. 退(tui)火
ZGC28是(shi)典(dian)型(xing)的(de)鐵素體(ti)不銹(xiu)鋼，鑄造后采用(yong)退(tui)火處理(li)，主(zhu)要是(shi)消除(chu)鑄造應力(li)(li)，便于加工，提高耐腐蝕能力(li)(li)。

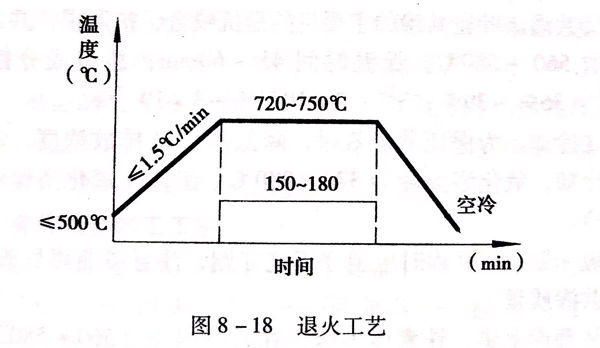

鐵(tie)素(su)體(ti)不銹鋼退(tui)火(huo)工藝見圖8-18。鐵(tie)素(su)體(ti)不銹鋼退(tui)火(huo)溫(wen)度(du)在720~750℃,這一溫(wen)度(du)可以使鑄造冷卻(que)時(shi)產生的σ相和475℃脆(cui)(cui)性得(de)以消除(chu)，提高塑性、韌性和耐(nai)腐蝕能力。鐵(tie)素(su)體(ti)不銹鋼的退(tui)火(huo)溫(wen)度(du)不能更高，以防止高溫(wen)脆(cui)(cui)性。
這種(zhong)泵(beng)的(de)葉輪較小，考慮處理(li)時有較大(da)的(de)裝爐(lu)量，保溫時間比理(li)論計算值偏長。鐵素體不銹鋼退火與馬氏體不銹鋼退火的(de)另一(yi)區(qu)別是采用空氣(qi)冷(leng)(leng)卻(que)，而不是爐(lu)冷(leng)(leng)，這同樣是為了防(fang)止緩慢(man)冷(leng)(leng)卻(que)時可(ke)能有析(xi)出相。
b. 硫－氮－碳共滲(shen)。

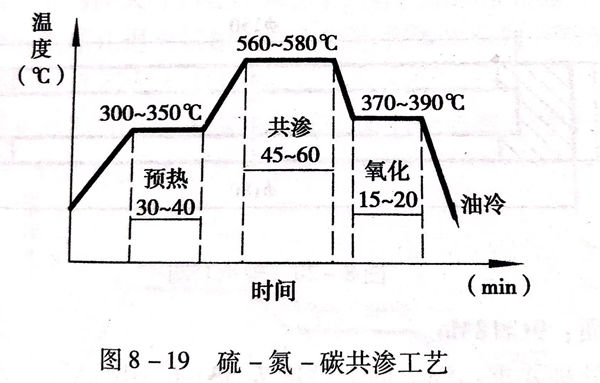

硫(liu)－氮－碳共滲(shen)工藝見(jian)圖(tu)8-19。
從圖8-19見(jian)，這個(ge)(ge)工藝分(fen)三個(ge)(ge)部分(fen)。
①. 預熱(re)
共(gong)(gong)滲(shen)(shen)前(qian)的(de)預熱是采用井(jing)式電爐進(jin)行的(de)，加熱到300~350℃即可。這是為使工(gong)(gong)件在共(gong)(gong)滲(shen)(shen)前(qian)能消除(chu)表面水(shui)分，提高(gao)工(gong)(gong)件溫度(du)，既防(fang)止(zhi)工(gong)(gong)件直接進(jin)入共(gong)(gong)滲(shen)(shen)爐時的(de)迸濺，又防(fang)止(zhi)工(gong)(gong)件入共(gong)(gong)滲(shen)(shen)爐時，鹽(yan)浴降溫太多(duo)。
②. 共滲
葉輪共滲的主要目的是抗咬合，抗磨損，共滲鹽浴溫度取560~580℃,保溫時間45~60min,鹽浴成分控制為CNO-: 36%~39%;S2-: 2×10-3%~3×10-3%.
③. 冷卻
為保證共滲效果，降低CN-的排放濃度，采用氧化浴冷卻。氧化浴溫度為370~390℃.工件在氧化浴保溫后出爐油冷。
硫－氮－碳共滲(shen)時(shi)應遵守工藝守則，注(zhu)意滲(shen)前滲(shen)后的處(chu)理，確保共滲(shen)質量。
從理(li)論(lun)上(shang)講，鐵素體不銹鋼在共(gong)滲溫度（560~580℃)范(fan)圍可能會(hui)有脆性相析出，但考(kao)慮到(dao)保溫時間較短，而零(ling)件又(you)對沖擊韌性無(wu)太高的(de)要(yao)求，所以(yi)，葉輪允許采用(yong)(yong)硫(liu)－氮－碳共(gong)滲工(gong)藝(yi)，事實也證(zheng)明，采用(yong)(yong)這種工(gong)藝(yi)是可以(yi)滿(man)足使(shi)用(yong)(yong)要(yao)求的(de)。
