為了節省能源，將陽極電解活化改為化學活化也已實驗成功，并用于實際工作中。這一方法就是將已浸蝕過的潔凈的不銹鋼零件在鹽酸-氯化鎳槽液中放置15分鐘，使不銹鋼表面被化學活化－預鍍鎳溶液中的鹽酸浸蝕，當產生小氣泡2分鐘后，再進行陰極沖擊預鍍鎳。

在初始浸(jin)漬時(shi)會產(chan)生大(da)量的新生態氫原子，起還(huan)原作用，使表面氧化(hua)膜被還(huan)原溶解(jie)：

2H⁺ + 2e → 2H → H₂ ↑

氫原子立即變(bian)成氫氣，機械地沖破(po)氧化(hua)膜，然后在(zai)陰極過程中鎳(nie)離子在(zai)陰極不銹鋼表面上放(fang)電(dian)沉積成結合力牢固的鎳(nie)層。

Ni²⁺+2e → Ni

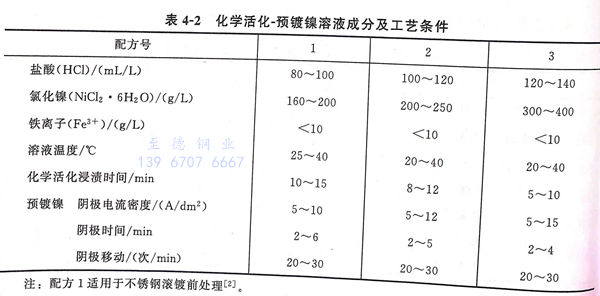

表4-2列出(chu)化學活化-預鍍鎳一步法溶(rong)液成分及工藝條(tiao)件(jian)。

 采用化學活化-預鍍鎳一步法。工藝流程如下：化學除油→熱水洗→冷水洗→浸蝕［硫酸70~90mL/L，Fe₂(SO₄)₃ 90~110g/L]→水洗→入滾筒→活化（配方1,不通電運轉3~5min)→預鍍鎳（開啟電流施鍍10~15min)→斷電出桶→回收→冷水清洗→繼續施鍍其他電鍍。
