不銹鋼著(zhu)色方法大致有以下4種類(lei)別。


1. 化學(xue)處理法(fa)


 ①. 高溫著色法


  早被人們知曉，一是采用回火法，在空氣中在一定的高溫下使不(bu)銹鋼表面氧化為金黃色。二是在重鉻酸鹽的熔融浴中氧化得到黑色膜。如在重鉻酸鈉（Na2Cr2O7)或重鉻酸鈉和重鉻酸鉀（K2Cr2O7)各1份的混合物中，在溫度320℃開始熔融，在400℃時放出氧氣而分解。新生的氧原子活性強，不銹鋼浸入后表面被氧化成黑色無光但牢固的膜層。操作溫度為450~500℃,時間為20~30分鐘。


 ②. 低溫著色法(fa)。


  可分為(wei)化(hua)(hua)學著色(se)法(fa)和電化(hua)(hua)學著色(se)法(fa)。化(hua)(hua)學著色(se)法(fa)又(you)有堿性(xing)化(hua)(hua)學著色(se)法(fa)和酸性(xing)化(hua)(hua)學著色(se)法(fa)。

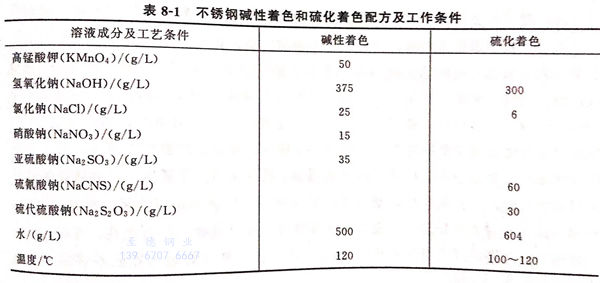

  堿性化(hua)(hua)(hua)學著(zhu)色(se)(se)法是將不銹鋼(gang)在含有氫氧(yang)化(hua)(hua)(hua)鈉和氧(yang)化(hua)(hua)(hua)劑(ji)與還原劑(ji)的(de)水溶液(ye)中進行著(zhu)色(se)(se)。著(zhu)色(se)(se)前不銹鋼(gang)表面的(de)氧(yang)化(hua)(hua)(hua)膜不必除(chu)去，在自然生長的(de)氧(yang)化(hua)(hua)(hua)膜上面再生長氧(yang)化(hua)(hua)(hua)膜。隨著(zhu)氧(yang)化(hua)(hua)(hua)膜的(de)增厚，表面顏色(se)(se)發(fa)生變(bian)化(hua)(hua)(hua)，由黃色(se)(se)→黃褐色(se)(se)→藍色(se)(se)→深藏青(qing)色(se)(se)。工藝(yi)配方(fang)及工作條件見表8-1。


表 1.jpg


  另一(yi)個堿(jian)性化(hua)(hua)學法是(shi)硫(liu)化(hua)(hua)法，不銹鋼表面經(jing)過活化(hua)(hua)后，再浸入含有氫氧化(hua)(hua)鈉和硫(liu)化(hua)(hua)物的溶(rong)液中硫(liu)化(hua)(hua)生成(cheng)黑色、美觀的硫(liu)化(hua)(hua)膜，但耐蝕差，需涂罩光涂料。工藝配(pei)方及工作條(tiao)件見表8-1。


  酸(suan)性化學(xue)著色(se)法(fa)的(de)工藝基本上(shang)還(huan)是在著名的(de)因科法(fa)的(de)基礎(chu)上(shang)進(jin)行了一些改(gai)進(jin)。著色(se)基礎(chu)液為鉻(ge)酸(suan)和硫酸(suan)。酸(suan)性化學(xue)著色(se)法(fa)將在本章中詳述。


  近年來，電(dian)化學(xue)著色法(fa)的(de)(de)工作開展得較(jiao)多，按施加(jia)電(dian)信號的(de)(de)方法(fa)又可(ke)分為電(dian)流法(fa)和電(dian)位法(fa)。電(dian)化學(xue)著色法(fa)的(de)(de)優點就是(shi)顏(yan)色的(de)(de)可(ke)控性及重現性都很好(hao)，受(shou)不銹鋼表(biao)面狀況的(de)(de)影響較(jiao)小(xiao)，而且處理溫度較(jiao)低，有些工藝可(ke)以在室(shi)溫下(xia)進行，污染程度較(jiao)輕。



2. 有機物涂(tu)覆著色(se)法(fa)


  在(zai)(zai)不(bu)(bu)銹(xiu)(xiu)鋼上進行涂(tu)(tu)覆(fu)著(zhu)色(se)的(de)(de)(de)方(fang)(fang)法，是(shi)使用(yong)透明或不(bu)(bu)透明著(zhu)色(se)涂(tu)(tu)料(liao)涂(tu)(tu)覆(fu)在(zai)(zai)不(bu)(bu)銹(xiu)(xiu)鋼上。過(guo)(guo)去由(you)于鋼板(ban)(ban)與(yu)涂(tu)(tu)料(liao)的(de)(de)(de)密(mi)著(zhu)性(xing)(xing)(xing)(xing)不(bu)(bu)好而(er)使其在(zai)(zai)用(yong)途上受到(dao)限(xian)制。直至(zhi)20世(shi)紀(ji)80年代，隨著(zhu)涂(tu)(tu)覆(fu)技術(shu)的(de)(de)(de)提高，卷板(ban)(ban)的(de)(de)(de)涂(tu)(tu)覆(fu)已成為可(ke)能，因(yin)而(er)，涂(tu)(tu)覆(fu)不(bu)(bu)銹(xiu)(xiu)鋼板(ban)(ban)和著(zhu)色(se)鍍鋅鐵板(ban)(ban)、彩色(se)鋁合(he)金板(ban)(ban)一樣，在(zai)(zai)建筑材料(liao)等方(fang)(fang)面得(de)到(dao)廣泛(fan)應用(yong)。涂(tu)(tu)覆(fu)不(bu)(bu)銹(xiu)(xiu)鋼板(ban)(ban)的(de)(de)(de)重要因(yin)素有(you)不(bu)(bu)銹(xiu)(xiu)鋼原板(ban)(ban)的(de)(de)(de)選擇，確(que)保密(mi)著(zhu)性(xing)(xing)(xing)(xing)的(de)(de)(de)前(qian)處(chu)理方(fang)(fang)法，耐(nai)蝕(shi)(shi)性(xing)(xing)(xing)(xing)高的(de)(de)(de)涂(tu)(tu)料(liao)的(de)(de)(de)選擇，以及涂(tu)(tu)料(liao)的(de)(de)(de)正確(que)涂(tu)(tu)覆(fu)和烘烤。用(yong)作屋頂板(ban)(ban)應采(cai)用(yong)SUS304不(bu)(bu)銹(xiu)(xiu)鋼及SUS430不(bu)(bu)銹(xiu)(xiu)鋼，用(yong)于涂(tu)(tu)覆(fu)不(bu)(bu)銹(xiu)(xiu)鋼的(de)(de)(de)涂(tu)(tu)料(liao)有(you)較長(chang)壽命的(de)(de)(de)硅改性(xing)(xing)(xing)(xing)聚(ju)酯樹(shu)脂，或丙烯酸樹(shu)脂與(yu)環氧樹(shu)脂共用(yong)涂(tu)(tu)料(liao)，具(ju)有(you)室外耐(nai)候性(xing)(xing)(xing)(xing)，即具(ju)有(you)保光、保色(se)和耐(nai)水點腐蝕(shi)(shi)等特點。1981年，日本(ben)制定了涂(tu)(tu)覆(fu)不(bu)(bu)銹(xiu)(xiu)鋼質(zhi)量標(biao)準：JISG 3302.標(biao)準規定，要按鹽霧實(shi)(shi)驗法實(shi)(shi)驗，這是(shi)檢(jian)驗涂(tu)(tu)層起(qi)泡、剝落和原板(ban)(ban)銹(xiu)(xiu)蝕(shi)(shi)的(de)(de)(de)加速實(shi)(shi)驗法。應經過(guo)(guo)1000小時實(shi)(shi)驗后(hou)幾(ji)乎沒有(you)起(qi)泡。大多數(shu)在(zai)(zai)市場出售(shou)的(de)(de)(de)產(chan)品，是(shi)經過(guo)(guo)2000h的(de)(de)(de)實(shi)(shi)驗也沒有(you)發生(sheng)起(qi)泡的(de)(de)(de)異常現象，顯示出其優良的(de)(de)(de)耐(nai)蝕(shi)(shi)性(xing)(xing)(xing)(xing)能。涂(tu)(tu)覆(fu)不(bu)(bu)銹(xiu)(xiu)鋼留有(you)容易焊接的(de)(de)(de)不(bu)(bu)涂(tu)(tu)部(bu)分。



3. 不銹鋼上搪瓷(ci)或景泰(tai)藍著色法(fa)


  不銹(xiu)鋼(gang)上搪瓷(ci)或景泰(tai)藍(lan)能(neng)(neng)生產與(yu)玻璃相似的(de)(de)平滑光澤的(de)(de)有圖樣花紋的(de)(de)彩色硬質表(biao)面，但涂層與(yu)不銹(xiu)鋼(gang)的(de)(de)密著性問題(ti)，需(xu)要(yao)高度的(de)(de)技術水平才能(neng)(neng)解決。所以(yi)主要(yao)是用于工藝品。



4. 鍍有色(se)金(jin)屬(shu)著色(se)法


  在(zai)(zai)不(bu)(bu)銹(xiu)鋼(gang)上鍍(du)(du)(du)覆(fu)有色(se)金屬，如鍍(du)(du)(du)金、鍍(du)(du)(du)黑鉻、鍍(du)(du)(du)銅(tong)(tong)等方(fang)法著(zhu)色(se)，特別(bie)是(shi)連續鍍(du)(du)(du)銅(tong)(tong)，已在(zai)(zai)工業上得到應用(yong)，在(zai)(zai)建筑材料上的應用(yong)更(geng)廣。不(bu)(bu)銹(xiu)鋼(gang)的耐蝕(shi)性、良(liang)(liang)好的機械強度，再加上銅(tong)(tong)的色(se)彩是(shi)建筑屋頂材料的最高(gao)級材料，因而促進了鍍(du)(du)(du)銅(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)板的開發。使(shi)用(yong)的不(bu)(bu)銹(xiu)鋼(gang)為SUS304材料，使(shi)用(yong)前需經過(guo)軟(ruan)化處(chu)理(li)的軟(ruan)質材料。鍍(du)(du)(du)銅(tong)(tong)時(shi)防(fang)止產(chan)生(sheng)(sheng)(sheng)鈍化膜導致(zhi)結(jie)合(he)力(li)不(bu)(bu)良(liang)(liang)，為了徹底活化，要在(zai)(zai)含(han)有鹽酸和鎳(nie)鹽的鍍(du)(du)(du)液中沖擊電鍍(du)(du)(du)一層(ceng)(ceng)鎳(nie)層(ceng)(ceng)，鍍(du)(du)(du)銅(tong)(tong)層(ceng)(ceng)以(yi)鎳(nie)層(ceng)(ceng)為媒介，緊密(mi)附著(zhu)于不(bu)(bu)銹(xiu)鋼(gang)上，其結(jie)合(he)力(li)足以(yi)承受各(ge)種(zhong)成型加工的作(zuo)用(yong)力(li)。不(bu)(bu)銹(xiu)鋼(gang)基體和鍍(du)(du)(du)層(ceng)(ceng)銅(tong)(tong)都有良(liang)(liang)好的耐蝕(shi)性，兩者的電位幾乎相(xiang)等，不(bu)(bu)用(yong)擔心(xin)產(chan)生(sheng)(sheng)(sheng)異種(zhong)金屬接觸(chu)時(shi)的電流(liu)腐蝕(shi)。鍍(du)(du)(du)銅(tong)(tong)不(bu)(bu)銹(xiu)鋼(gang)板在(zai)(zai)大氣暴露中，表面銅(tong)(tong)鍍(du)(du)(du)層(ceng)(ceng)被氧化而呈現銅(tong)(tong)的特有色(se)調，可能會產(chan)生(sheng)(sheng)(sheng)一些(xie)綠銹(xiu)，其損耗(hao)厚度每年不(bu)(bu)超過(guo)1μm.鍍(du)(du)(du)銅(tong)(tong)層(ceng)(ceng)還可以(yi)有效地克服不(bu)(bu)銹(xiu)鋼(gang)上因素離子而產(chan)生(sheng)(sheng)(sheng)的孔(kong)蝕(shi)。
