香蕉app免費視頻在線觀看:不銹鋼化學著色配方 24 (見(jian)表8-9)，本(ben)配方由廣州(zhou)中(zhong)國電器科學研(yan)究院(yuan)日用電器公(gong)共實驗室 王鵬程、韓文生于2008年10月提出。

  他(ta)們討(tao)論鉬(mu)酸(suan)鹽(yan)、錳(meng)鹽(yan)、氧化物(wu)、硫酸(suan)鹽(yan)、鋅(xin)鹽(yan)、稀土(tu)鹽(yan)等6種添加(jia)劑(ji)對不銹(xiu)(xiu)鋼著(zhu)色(se)膜的影響(xiang)。采(cai)用均勻設計法確定最佳(jia)添加(jia)劑(ji)含量：6g/L鋅(xin)鹽(yan)、8g/L鉬(mu)酸(suan)鹽(yan)、5g/L稀土(tu)鹽(yan)，3g/L錳(meng)鹽(yan)。不銹(xiu)(xiu)鋼著(zhu)色(se)溫度降低到55℃,膜層更加(jia)均勻、光亮，著(zhu)色(se)時間也大為縮短，降低了能(neng)耗。

1. 工(gong)藝流程

  不銹鋼（寶新產0Cr18Ni9 與日本產304不銹鋼板，鏡面度8k)→化學除油→清洗→電解拋光→清洗→電化學活化→清洗→預熱→化學著色（見配方24)→清洗→固膜→清洗→封閉→清洗→烘干→檢驗→成品。

2. 工藝控制(zhi)

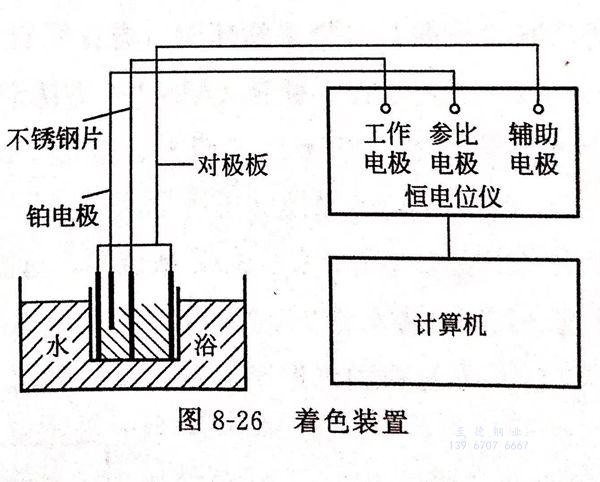

  將微機(ji)（工控機(ji)）、數(shu)模(mo)轉換器（ADC和DAC)、傳感器（精(jing)密直(zhi)流數(shu)字毫伏表）、模(mo)擬記錄器和參比電極（均由(you)天(tian)津市中環電子儀器公司生產）按(an)圖8-26著色(se)裝(zhuang)置組裝(zhuang)好(hao)。

  根據(ju)實(shi)驗室(shi)得(de)出的(de)各(ge)種顏色(se)(se)(se)的(de)著(zhu)色(se)(se)(se)電(dian)位(wei)差(cha)(cha)(cha)編制(zhi)程序(xu)，確定起色(se)(se)(se)電(dian)位(wei)后，用電(dian)位(wei)差(cha)(cha)(cha)（Δφ)控制(zhi)顏色(se)(se)(se)。在軟件界面上，預先設定電(dian)位(wei)差(cha)(cha)(cha)值(zhi)，當(dang)著(zhu)色(se)(se)(se)電(dian)位(wei)達到預定值(zhi)時，計算機(ji)發生指令，通過恒電(dian)位(wei)儀對不(bu)銹鋼板施加陰極(ji)保護(hu)，終止著(zhu)色(se)(se)(se)反應、并取出已著(zhu)色(se)(se)(se)的(de)不(bu)銹鋼。

  以(yi)不(bu)同電位差(cha)所代表的(de)著(zhu)色顏(yan)色作為終點(dian)，可(ke)以(yi)準確地(di)控制預期的(de)顏(yan)色。

3. 最佳添加劑含量的確定

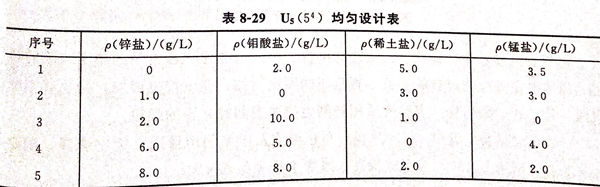

  均(jun)勻設計法(fa)(fa)是一種(zhong)實(shi)驗設計方(fang)法(fa)(fa)，特(te)別適(shi)用(yong)(yong)于多(duo)因素水平的(de)實(shi)驗，可有效降低(di)實(shi)驗數目，且得到的(de)結果仍可反映體系的(de)主(zhu)要特(te)征。對(dui)鋅(xin)鹽（實(shi)用(yong)(yong)硫酸鋅(xin)）、鉬酸鹽（實(shi)用(yong)(yong)鉬酸銨）、稀土(tu)鹽和錳鹽（實(shi)用(yong)(yong)硫酸錳）4種(zhong)添加劑，采用(yong)(yong)U5(54)均(jun)勻設計表（見表8-29)確定最佳(jia)工(gong)藝配方(fang)，著色(se)溫度55℃,電位差21mV(膜層金黃色(se)）。

  經實驗確定(ding)最佳(jia)復(fu)合(he)添(tian)加劑(ji)的組成為6g/L鋅鹽、8g/L鉬(mu)酸鹽、5g/L稀(xi)土鹽、3g/L錳鹽，此時膜(mo)層呈較亮的金黃色(se)，色(se)澤均勻，光亮度好(hao)，無色(se)差，耐蝕性增強。

  鉻霧(wu)抑(yi)制(zhi)劑(ji)(ji)具有發泡(pao)作(zuo)用(yong)，在液面生成(cheng)一層較穩定的泡(pao)沫(mo)，以(yi)抑(yi)制(zhi)酸(suan)霧(wu)和(he)飛沫(mo)。加人F53 2g/L鉻霧(wu)抑(yi)制(zhi)劑(ji)(ji)，效果(guo)較好。

  多種添加劑的結合使(shi)用，使(shi)著(zhu)色溫度由(you)85℃降低到55℃,極大地降低了能耗(hao)。
