在腐蝕介質中，金屬與金屬或非金屬表面構成非常狹窄的縫隙內產生的一種局部腐蝕現象，被稱作縫隙腐蝕。這類腐蝕常常發生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區域。

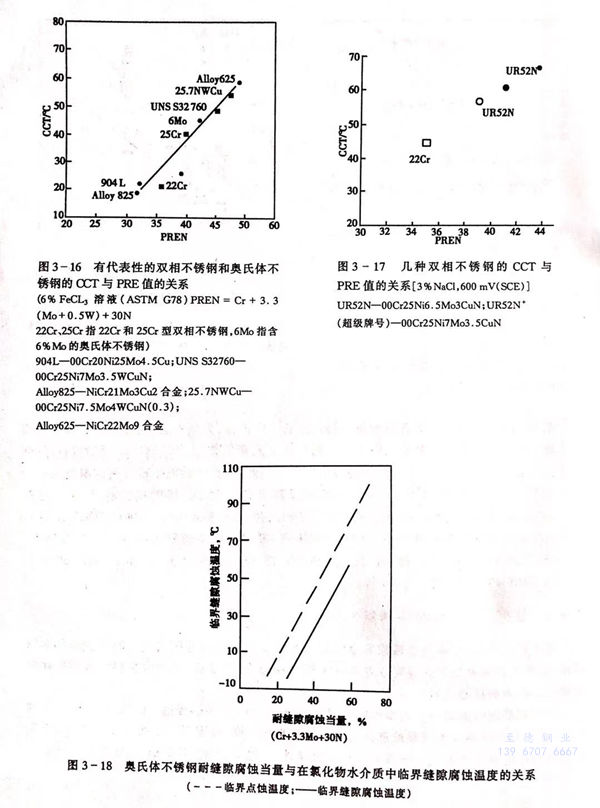

 不銹鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達。CCT與鋼中PRE的關系，對于耐縫隙腐蝕不銹鋼的選擇具有重要的指導價值，見圖3-16和圖3-17.合金元素對鋼耐縫隙腐蝕性能的影響具有一致的規律性，只是CCT較CPT稍低（見圖3-18).

 耐縫(feng)隙腐(fu)蝕不(bu)(bu)(bu)銹鋼(gang)的選擇和服役環境密(mi)切相關，在大(da)氣，高純水和淡水中，當Cr17型和18-8不(bu)(bu)(bu)銹鋼(gang)出現縫(feng)隙腐(fu)蝕時，可(ke)(ke)選用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等(deng)，一般可(ke)(ke)滿(man)足要(yao)求。若仍不(bu)(bu)(bu)滿(man)意，可(ke)(ke)選用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等(deng)。

 上述(shu)的(de)耐(nai)縫隙腐(fu)(fu)蝕(shi)不(bu)(bu)銹鋼其(qi)耐(nai)縫隙腐(fu)(fu)蝕(shi)是相(xiang)對而言，實(shi)際上在不(bu)(bu)銹鋼范疇內，對縫隙腐(fu)(fu)蝕(shi)完全免疫的(de)牌號目前(qian)尚未誕生。為解決不(bu)(bu)銹鋼的(de)縫隙腐(fu)(fu)蝕(shi)問題，除選擇合適的(de)不(bu)(bu)銹鋼外(wai)，在設計和(he)使(shi)用中應(ying)盡量避免縫隙的(de)產生。
