熱(re)擠壓香蕉app免費視頻在線觀看:不銹鋼管坯(pi)料感應(ying)加熱時(shi)的效(xiao)(xiao)(xiao)率(lv)(lv)，取決于電(dian)流頻率(lv)(lv)的正確選(xuan)擇：總效(xiao)(xiao)(xiao)率(lv)(lv) = 電(dian)效(xiao)(xiao)(xiao)率(lv)(lv) × 熱效(xiao)(xiao)(xiao)率(lv)(lv) ，式中(zhong)(zhong) 電(dian)效(xiao)(xiao)(xiao)率(lv)(lv)——考慮到(dao)電(dian)流通過(guo)感應(ying)器銅線(xian)而引起能(neng)量損(sun)(sun)失的效(xiao)(xiao)(xiao)率(lv)(lv)；熱效(xiao)(xiao)(xiao)率(lv)(lv)——考慮到(dao)透(tou)過(guo)感應(ying)器熱絕緣(yuan)的熱損(sun)(sun)失以及加熱裝(zhuang)置(zhi)工作(zuo)過(guo)程中(zhong)(zhong)輻射掉(diao)的熱損(sun)(sun)失時(shi)的效(xiao)(xiao)(xiao)率(lv)(lv)。

 電效率隨著電流頻率的升高而提高，并以漸線的形式接近于其本身的極限當不銹鋼管(guan)坯料直徑與熱金屬內電流穿透深度之比等于10時的電流頻率，使加熱裝置的電效率達到最高。

 由于(yu)感應(ying)電流只沿坯料(liao)(liao)的(de)(de)(de)表(biao)面層(ceng)流動，所(suo)以熱(re)量也只產(chan)生于(yu)坯料(liao)(liao)的(de)(de)(de)表(biao)面層(ceng)而在這(zhe)一活(huo)性(xing)放(fang)熱(re)層(ceng)下的(de)(de)(de)金屬層(ceng)是按(an)導熱(re)的(de)(de)(de)方(fang)式來進行加(jia)(jia)熱(re)。由于(yu)這(zhe)種方(fang)式的(de)(de)(de)傳熱(re)需要(yao)較長(chang)的(de)(de)(de)時(shi)(shi)間(jian)(jian)，因而增加(jia)(jia)了(le)(le)熱(re)損失。為了(le)(le)提高加(jia)(jia)熱(re)裝置的(de)(de)(de)熱(re)效率，采(cai)用降低(di)電流頻率來增加(jia)(jia)坯料(liao)(liao)的(de)(de)(de)電流穿透深度，可縮短加(jia)(jia)熱(re)時(shi)(shi)間(jian)(jian)。

 理(li)論計算與(yu)實(shi)驗得出，對于圓坯，當直徑與(yu)電(dian)流穿透深度之比在(zai)3~5時，加(jia)熱(re)裝(zhuang)置的(de)總效率最大(da)。而實(shi)際上當這(zhe)個比值在(zai)2.5~60時，所選(xuan)的(de)電(dian)流頻率已經(jing)能夠滿足(zu)要求。各種直徑的(de)圓坯感應(ying)加(jia)熱(re)時，標準(zhun)電(dian)流頻率的(de)合理(li)應(ying)用范圍列于表 2-10。

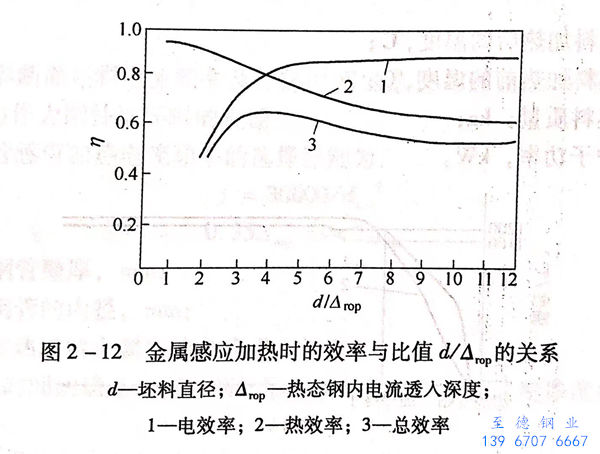

 圖(tu) 2-12 所示為感應加熱裝(zhuang)置的(de)電效(xiao)率(lv)、熱效(xiao)率(lv)和總效(xiao)率(lv)與比值的(de)關系特征(zheng)曲線(xian)。

  鐵磁性(xing)壞料(liao)加熱時(shi)(shi)(shi)，為(wei)了提高(gao)加熱速度和減小單位能(neng)耗，可(ke)以(yi)用(yong)兩種頻(pin)(pin)率(lv)的電流，即在磁性(xing)轉變點(dian)以(yi)前用(yong)低頻(pin)(pin)，如60mm及更大直徑不銹(xiu)鋼管坯(pi)料(liao)時(shi)(shi)(shi)用(yong)50Hz電流頻(pin)(pin)率(lv)。而在熱規范(fan)時(shi)(shi)(shi)，則按上述(shu)原則選(xuan)頻(pin)(pin)。但選(xuan)用(yong)雙頻(pin)(pin)時(shi)(shi)(shi)應該是經濟(ji)的。
