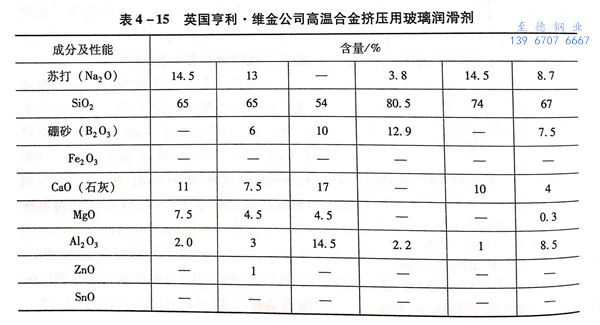

A.B.Graham 推薦(jian)：英國亨(heng)利·維金(jin)公司5000t臥式擠壓機擠壓香蕉app免費視頻在線觀看:高溫合金時的潤滑劑見表4-15.

1. 組成(cheng)為(wei)90%玻璃(li)粉＋10%銅粉（體積分(fen)數）的潤滑劑(ji)

  玻璃成分：P₂O₅ 56%, Al₂O₃ 7%, PbO 5%, BaO 2%, NaO 30%.

  處理：磷(lin)酸(suan)鹽玻璃在球磨機(ji)上研磨，＞14目(mu)（1.168mm)的(de)在5%以(yi)內，＜50目(mu)（0.282mm)的(de)占80%,<100目(mu)（0.147mm)的(de)在25%以(yi)內。銅粉要過50目(mu)（0.282mm)的(de)篩子。

  制玻(bo)璃墊時，加1.3kg水玻(bo)璃作為黏結劑和0.43kgH20調配而成，壓實后密度為1.5g/m3左(zuo)右。

2. 不銹鋼、鈦及(ji)鈦合金擠壓用(yong)潤滑(hua)劑

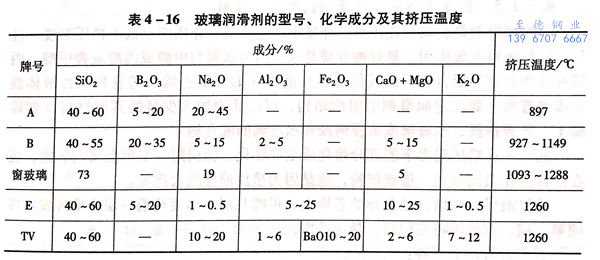

玻璃潤滑(hua)劑(ji)的(de)型號、化學(xue)成(cheng)分及其擠壓溫度見表4-16.

擠壓模潤滑采用玻(bo)璃(li)墊：A、B玻(bo)璃(li)為低(di)(di)溫(wen)玻(bo)璃(li)；擠壓筒采用玻(bo)璃(li)粉：普通窗玻(bo)璃(li)、E及TV為高(gao)溫(wen)玻(bo)璃(li)；芯(xin)棒和擠壓模：一樣采用低(di)(di)溫(wen)玻(bo)璃(li)。

A玻璃用于擠壓鈦及其合金。B玻璃用于擠壓鈦及其合金和不銹鋼。擠壓不銹鋼時需含2%~5%Al₂O₃+Fe₂O₃,5%~15% CaO+MgO,其中，每一種組成完全可以代替另一種，或采用兩種組分的混合物。

3. 一種潤(run)(run)滑擠壓模的(de)玻璃潤(run)(run)滑劑（普通窗(chuang)玻璃）

玻璃粉用水玻璃黏結，加H₂O制成玻璃墊。

組分：玻(bo)璃粉45.45kg, 水(shui)玻(bo)璃1.3kg, 水(shui)0.43kg.

玻璃用(yong)球磨機磨后，80%過50目（0.282mm),5%過14目（1.168mm), 25%過100目（0.147mm).

成分：Na₂O 19%, CaO 5%, SiO₂ 73%.

玻璃墊的密度：1~2g/m³(1.5g/m³左右），或為玻璃密度的30%~85%,最好為45%~70%.

4. 堿金屬硼酸(suan)鹽和堿金屬磷酸(suan)鹽潤滑劑

 堿金屬硼酸鹽和堿金屬磷(lin)酸鹽潤(run)滑劑能去除坯料(liao)表(biao)面的氧化鐵皮，熱變形時(shi)潤(run)滑作(zuo)用良好，且(qie)這種潤(run)滑劑只能在(zai)熔融(rong)狀態(tai)下(xia)使(shi)用。粉狀在(zai)接觸熱坯料(liao)后即熔化，溶液狀的溶劑蒸發后才被熔化，同時(shi)冷卻工具。

 這是一種無油脂膠黏狀物質－堿金屬硼酸鹽和堿金屬磷酸鹽的混合物。堿金屬硼酸鹽可以是硼酸鈉、四硼酸鈉（Na₂B₄O₇);堿金屬磷酸鹽可以是磷酸鉀或磷酸鈉、偏磷酸鉀（KPO₃)的混合物。最好是偏磷酸鉀與四硼酸鈉的混合物。

此潤滑劑在300℃時開始熔化（KPO₃+Na₂B₄O₇),一方面軟化點低，另一方面耐熱性好，能保證在1000℃左右形成良好的潤滑薄膜，其穩定性是由于能引起制品表面的磷酸化，很強的黏附作用和堿酸化作用一起使產品有很好的耐腐蝕性能。

5. 擠壓不銹鋼管和鈦管時的芯棒潤滑劑

 芯棒潤(run)滑劑是玻(bo)璃(li)粉在揮發(fa)性介質中(zhong)的懸浮液(ye)。介質溶點低于擠壓溫度，且(qie)與(yu)(yu)工具和坯料不起作(zuo)用。最好的介質是水，因為(wei)水可(ke)與(yu)(yu)甲醇或(huo)丙醇或(huo)含甲醇、丙醇和其他醇類的混(hun)合(he)物(wu)，或(huo)其他揮發(fa)性液(ye)體(ti)（如(ru)三氯乙(yi)烯）等易揮發(fa)性液(ye)體(ti)混(hun)合(he)或(huo)被置換。如(ru)改(gai)進(jin)潤(run)滑劑的組織結構，可(ke)往其中(zhong)加入少(shao)量的其他材料（如(ru)碎(sui)黏土、黃蓍樹膠、水玻(bo)璃(li)或(huo)黃著樹膠和水玻(bo)璃(li)的混(hun)合(he)物(wu)）。

 潤滑劑在擠壓溫度下能部分熔化或(huo)全部熔化，但仍(reng)附(fu)于變形(xing)金屬的表面，應在芯(xin)棒(bang)工作表面覆(fu)蓋(gai)一層玻璃粉，這(zhe)是因為擠壓前介質會(hui)揮發(fa)。

 懸(xuan)浮液可(ke)以噴(pen)射到(dao)已預熱的芯棒上，可(ke)噴(pen)幾層，但(dan)要待前一層介質(zhi)揮發后再噴(pen)第二層。也可(ke)以將芯棒浸入懸(xuan)浮液中。

其(qi)配方有以下三種：

  玻璃粉（粒度用法國標(biao)準AFNORX11-501模由(you)19的篩子過(guo)篩，即一個篩眼為63μm)100份（質量分(fen)數，下同(tong)）；黏(nian)土（碎）6份，水（使之成懸浮液）。

  玻(bo)璃粉100份，碎黏土(tu)2份，黃蓍(shi)樹膠0.7~1.0份，水(shui)同上。

  玻(bo)璃(li)粉100份，水玻(bo)璃(li)2份，黃蓍(shi)樹膠0.5份，水同上。

 擠(ji)壓18-8不銹(xiu)鋼時，采(cai)用上(shang)述配方之(zhi)一加(jia)普通(tong)玻(bo)璃粉制成；擠(ji)壓純鈦管時，用上(shang)述配方之(zhi)一加(jia)硼酸玻(bo)璃粉制成。

硼酸硅玻璃的成分：SiO₂ 40% ~60%,B₂O₃ 15% ~20%,Na₂O 20% ~45%.

留(liu)在芯(xin)棒上的玻璃量：0.05g/c㎡.
