A 感應(ying)器銅導管的橫(heng)斷面(mian)形狀和尺寸

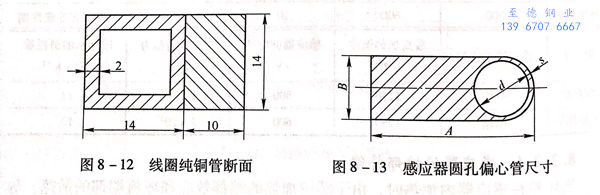

 對于中(zhong)頻感應(ying)加熱爐(lu)的感應(ying)器，其感應(ying)線圈(quan)用的純(chun)銅(tong)管一(yi)般都采用方形或矩形截面的異形管（圖8-12).

  例如，國外一家鋼(gang)鐵(tie)公(gong)司建成了一套7200kW的(de)(de)中頻感(gan)應(ying)熱(re)(re)處理作業線(xian)，專門用于(yu)生產φ63~406mm的(de)(de)焊(han)管(guan)和(he)石(shi)油套管(guan)，滿(man)足(zu)美國石(shi)油協會標準(zhun)的(de)(de)要(yao)求。對于(yu)工(gong)頻感(gan)應(ying)加熱(re)(re)爐(lu)的(de)(de)加熱(re)(re)器，其感(gan)應(ying)線(xian)圈用的(de)(de)純銅(tong)管(guan)采(cai)用異形(xing)截面的(de)(de)圓孔偏心管(guan)（圖8-13).這是因為(wei)(wei)從載流面積和(he)散熱(re)(re)條件來考(kao)慮，采(cai)用圓形(xing)偏心管(guan)較為(wei)(wei)有利。鋼(gang)管(guan)制(zhi)造廠(chang)也可以按照設計的(de)(de)需要(yao)提供(gong)各種規格尺寸(cun)的(de)(de)圓孔偏心管(guan)。

  例如(ru)，德國的(de)(de)容克感(gan)(gan)應爐公司在(zai)為德國Schloemann 公司制造的(de)(de)10MN（1000t)立(li)式穿孔機(ji)和31.5MN(3150t)臥式擠壓機(ji)配套的(de)(de)擠壓生產線(xian)提供的(de)(de)立(li)式工頻感(gan)(gan)應加熱爐（感(gan)(gan)應器功率(lv)為750kW)和立(li)式工頻感(gan)(gan)應再加熱爐（感(gan)(gan)應器的(de)(de)功率(lv)為600kW)采用的(de)(de)都是圓孔偏心管。

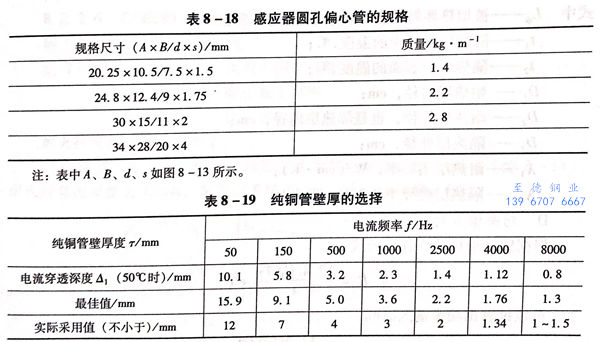

 感應器(qi)圓孔偏(pian)心管(guan)的(de)規格(ge)見表(biao)8-18.純銅(tong)圓孔偏(pian)心管(guan)壁(bi)厚的(de)選擇(ze)見表(biao)8-19.

  對于一(yi)定頻率(lv)的電流(liu)來說，導(dao)體厚度(du)為該頻率(lv)下電流(liu)穿透(tou)深(shen)度(du)的1.57倍時電阻值(zhi)最(zui)小，感(gan)應(ying)(ying)器可以得到最(zui)好的電效率(lv)。在工程上，實際應(ying)(ying)用中(zhong)一(yi)般(ban)導(dao)體厚度(du)大于1.2倍電流(liu)穿透(tou)深(shen)度(du)。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

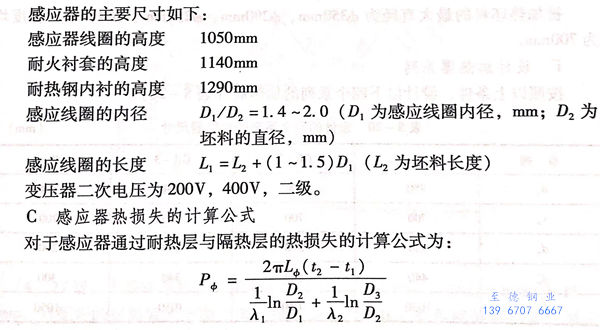

B 感(gan)應器的主(zhu)要尺寸(cun)
