香蕉app免費視頻在線觀看:埋弧焊由(you)于電(dian)流密度大(da)、熱量集中(zhong)，因此(ci)形成的弧坑也大(da)，并且熔池(chi)厚度也增大(da)，在局部間隙較大(da)處(chu)很(hen)容易燒穿，因此(ci)在施(shi)焊過程中(zhong)需要在焊件背面采(cai)取一定(ding)的工藝(yi)措施(shi)，以防燒漏。
1. 反面焊(han)條電(dian)弧(hu)焊(han)封(feng)底的操(cao)作(zuo)

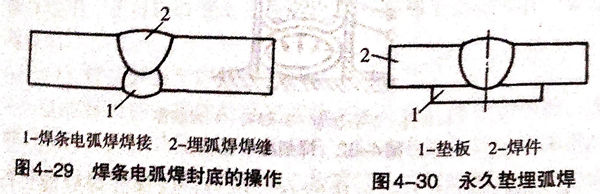

這是(shi)一(yi)種(zhong)比(bi)較簡(jian)單(dan)易行的方法，并且焊(han)(han)(han)(han)件(jian)也不需要精確裝(zhuang)配(pei)，缺點(dian)是(shi)生產效率較低(di)。操(cao)作時(shi)先用(yong)焊(han)(han)(han)(han)條電弧(hu)(hu)焊(han)(han)(han)(han)在焊(han)(han)(han)(han)件(jian)背面(mian)焊(han)(han)(han)(han)一(yi)道封(feng)底焊(han)(han)(han)(han)縫(feng)，其焊(han)(han)(han)(han)縫(feng)厚度(du)應(ying)保證正(zheng)面(mian)埋弧(hu)(hu)焊(han)(han)(han)(han)時(shi)不燒穿，如圖4-29所示(shi)。先用(yong)焊(han)(han)(han)(han)條電弧(hu)(hu)焊(han)(han)(han)(han)封(feng)底后，認真清(qing)理焊(han)(han)(han)(han)縫(feng)，除去各種(zhong)焊(han)(han)(han)(han)接缺陷后，在正(zheng)面(mian)進行埋弧(hu)(hu)焊(han)(han)(han)(han)。
2. 永久墊(dian)埋(mai)弧(hu)焊的操(cao)作
焊(han)(han)(han)前在焊(han)(han)(han)件背(bei)面(mian)裝(zhuang)焊(han)(han)(han)一塊(kuai)墊(dian)(dian)板(ban)(ban)，墊(dian)(dian)板(ban)(ban)應(ying)與焊(han)(han)(han)件緊密貼牢并用(yong)定位焊(han)(han)(han)縫固定，其間(jian)隙(xi)不得超(chao)過0.5~1.0mm,否則液態(tai)金屬(shu)會從間(jian)隙(xi)處(chu)流(liu)出，在背(bei)面(mian)形(xing)成缺陷(xian)。焊(han)(han)(han)接過程中，有(you)部(bu)分墊(dian)(dian)板(ban)(ban)熔入焊(han)(han)(han)縫，與焊(han)(han)(han)件牢牢焊(han)(han)(han)在一起，留在焊(han)(han)(han)件上，墊(dian)(dian)板(ban)(ban)材料(liao)(liao)應(ying)與焊(han)(han)(han)件材料(liao)(liao)相同。永(yong)久墊(dian)(dian)焊(han)(han)(han)接時焊(han)(han)(han)件的裝(zhuang)配如圖4-30所示。
永久墊(dian)埋弧焊用于小直(zhi)徑容器(qi)環(huan)縫(feng)和無人(ren)孔裝(zhuang)置(zhi)的筒體(ti)環(huan)縫(feng)的焊接。
3. 純銅(tong)墊埋弧焊的操作(zuo)

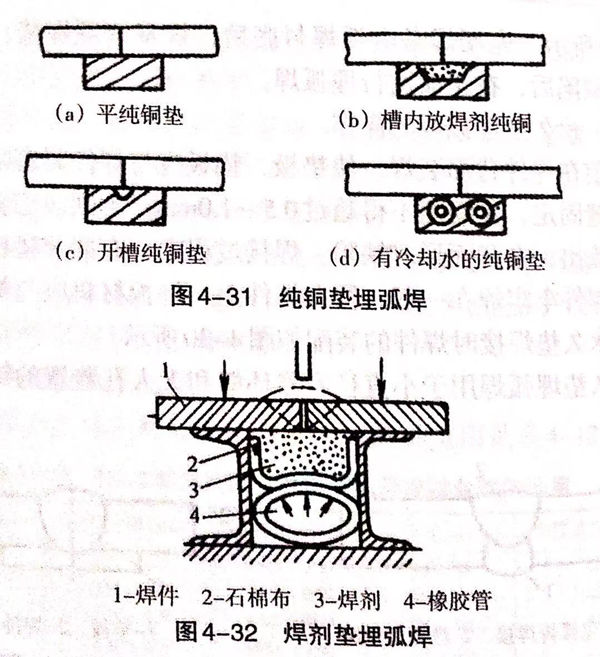

純銅墊靠(kao)焊接(jie)夾(jia)具緊貼在接(jie)頭背面，與焊件之間間隙(xi)不得大于0.5mm.為了保證焊縫能達到單面焊雙面成(cheng)形(xing)的(de)目(mu)的(de)，純銅墊接(jie)觸(chu)焊件的(de)一側可開槽，槽的(de)寬(kuan)度為10~20mm,深(shen)為1.5~2.5mm,根(gen)部加工成(cheng)圓弧形(xing)，槽的(de)中心要與焊件的(de)間隙(xi)對(dui)準(zhun)。如果(guo)槽內要放焊劑(ji)，則(ze)槽的(de)寬(kuan)度和(he)深(shen)度都要相應(ying)地加大。各種(zhong)形(xing)式的(de)純銅墊如圖(tu)4-31所示。
4. 焊(han)(han)劑墊埋弧(hu)焊(han)(han)的操作
根據(ju)焊(han)(han)件(jian)厚度(du)，在焊(han)(han)件(jian)背(bei)面(mian)墊(dian)上一層厚度(du)為30~100mm的(de)焊(han)(han)劑，焊(han)(han)劑的(de)下面(mian)是一層絕緣的(de)石(shi)棉(mian)板(ban)，石(shi)棉(mian)板(ban)下面(mian)是封閉(bi)的(de)橡膠管，有一端可(ke)通人(ren)壓縮(suo)空氣時，焊(han)(han)劑就均勻地向(xiang)上頂緊接頭下表(biao)面(mian)。焊(han)(han)接時，電(dian)弧將(jiang)熔(rong)透焊(han)(han)件(jian)并熔(rong)化部分(fen)下面(mian)的(de)焊(han)(han)劑，形(xing)成(cheng)單(dan)面(mian)焊(han)(han)雙面(mian)成(cheng)形(xing)的(de)焊(han)(han)縫（圖(tu)4-32).

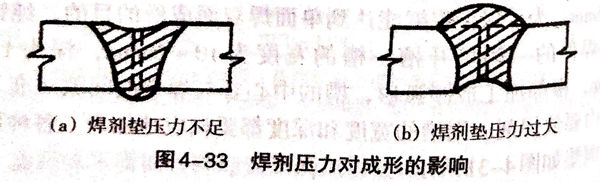

操作時，要(yao)適當(dang)調節壓(ya)縮(suo)空氣壓(ya)力，以保(bao)證焊(han)縫(feng)能良好(hao)成形。焊(han)劑壓(ya)力過大或過小，會(hui)在焊(han)縫(feng)背面形成凹槽或凸起（圖4-33).
5. 雙面對接埋弧焊的操作
當焊(han)件背面(mian)(mian)加墊(dian)有困難時(shi)，可采用無(wu)墊(dian)的(de)雙面(mian)(mian)焊(han)。無(wu)墊(dian)焊(han)接時(shi)，對焊(han)件邊緣的(de)準備和裝配(pei)質量要求(qiu)較(jiao)高，焊(han)件間隙(xi)為0，局部不(bu)超過1mm,否(fou)則第(di)一面(mian)(mian)焊(han)接時(shi)液態金屬容(rong)易從(cong)間隙(xi)中流(liu)出，燒穿焊(han)縫。為了有一定的(de)焊(han)縫厚度(du)，同時(shi)又不(bu)致(zhi)燒穿，在(zai)第(di)一面(mian)(mian)焊(han)接，要求(qiu)焊(han)縫厚度(du)為鋼板厚度(du)的(de)60%~70%.
