乙烯蒸(zheng)餾(liu)塔縱縫(feng)埋弧焊(han)：乙烯蒸餾(liu)塔材質為(wei)(wei)(wei)低溫鋼（09Mn2V正火(huo)），板厚(hou)為(wei)(wei)(wei)12mm,工(gong)(gong)作(zuo)溫度-70℃;工(gong)(gong)作(zuo)壓(ya)力0.6MPa.采用(yong)埋弧焊(han)，焊(han)接(jie)工(gong)(gong)藝(yi)為(wei)(wei)(wei)如(ru)下。

1. 焊接材料

  焊(han)絲為H08Mn2MoVA,焊(han)劑為HJ250,使用(yong)前(qian)300~350℃烘(hong)干，保(bao)溫2h。

2. 焊前準備

  焊前將坡口(kou)兩側(ce)各50mm范圍內(nei)水分、油污(wu)及污(wu)物清(qing)除(chu)干凈，并除(chu)銹及氧(yang)化皮(pi)，直至露出金(jin)屬光澤(ze)。

  坡(po)口(kou)形(xing)式為I形(xing)，根部間隙為4mm.采用直流反接(jie)(jie)電源(yuan)。焊(han)(han)(han)接(jie)(jie)定位焊(han)(han)(han)時采用W707焊(han)(han)(han)條，焊(han)(han)(han)前烘干350℃并(bing)保溫2h.采用ф4mm焊(han)(han)(han)條，焊(han)(han)(han)接(jie)(jie)電流為140~180A.

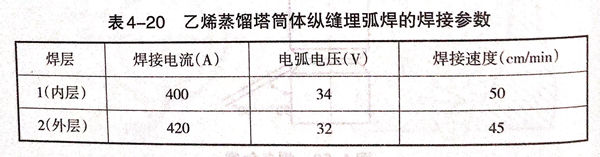

  焊接第一層(ceng)內焊縫時采(cai)用焊劑墊(dian)，并使焊劑墊(dian)與筒體緊密貼合(he)，不得有間隙。焊接工藝參數見(jian)表4-20。
