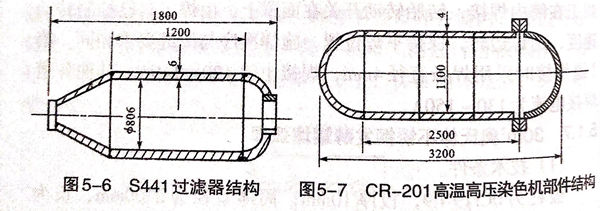

化纖(xian)設備(bei)S441過濾器結構(gou)如圖5-6所示(shi)，其材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等離(li)子弧焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接(jie)參數

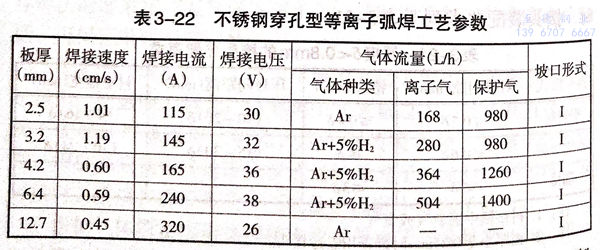

  等離子弧(hu)焊焊接參數見(jian)表(biao)3-22.

3. 焊(han)接工藝要點(dian)

 ①. 坡(po)口(kou)形式為Ⅰ形。板材經(jing)剪(jian)床下料(liao)，使用丙酮清除油污后即可進行裝(zhuang)配、焊接。

 ②. 接頭裝(zhuang)配時(shi)不(bu)留間隙，使剪口方(fang)向一致（剪口向上），進行(xing)裝(zhuang)配定(ding)(ding)位，定(ding)(ding)位焊縫間距≤300mm。

 ③. 直縫及簡體(ti)縱縫在(zai)焊(han)接(jie)卡具中焊(han)接(jie)并(bing)裝(zhuang)有(you)引弧板及引出板。

 ④. 筒體環(huan)縫焊接接頭(tou)處有30mm左右的重疊，熄弧時焊件停轉，電(dian)流、氣(qi)流同時衰(shuai)減，并(bing)且電(dian)流衰(shuai)減較(jiao)慢(man)，焊絲繼續送進以填滿(man)弧坑。

 ⑤. 為(wei)保證(zheng)焊(han)(han)接質(zhi)量及合理使用(yong)(yong)保護(hu)(hu)氣(qi)體，焊(han)(han)縫(feng)的(de)保護(hu)(hu)形(xing)(xing)式采(cai)用(yong)(yong)以下(xia)幾(ji)種：焊(han)(han)縫(feng)背面為(wei)分段跟(gen)蹤(zong)通氣(qi)保護(hu)(hu)；焊(han)(han)縫(feng)正(zheng)面附(fu)加拖罩保護(hu)(hu)。直形(xing)(xing)及弧(hu)形(xing)(xing)拖罩長度均為(wei)150mm,分別用(yong)(yong)于直縫(feng)及環縫(feng)焊(han)(han)接，弧(hu)形(xing)(xing)拖罩半徑為(wei)焊(han)(han)件半徑加5~8mm.

4. 焊接質量分析(xi)

  接頭抗拉強度為580~590MPa,冷(leng)彎(wan)角α>120°.接頭經檢驗無裂紋。經腐(fu)蝕試驗及(ji)金相分析，焊縫(feng)質(zhi)量(liang)達到(dao)產(chan)品的技術要求。
