1. 技(ji)術(shu)條件(jian)


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊(han)接工藝規范

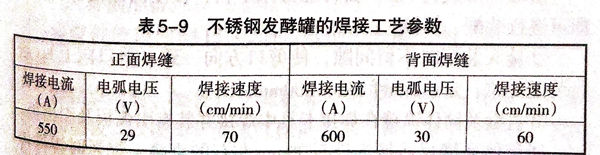

 采用Ⅰ形坡口(kou)(kou)，根(gen)部間隙為(wei)(wei)4mm,坡口(kou)(kou)及(ji)兩(liang)側(ce)50mm以內清(qing)理干(gan)凈，不得有油污及(ji)雜質；焊絲為(wei)(wei)H0Cr21Ni10,直(zhi)徑為(wei)(wei)4mm;焊劑為(wei)(wei)HJ260,250℃烘干(gan)并保溫2h;電(dian)源為(wei)(wei)直(zhi)流反接；工藝參數(shu)見表5-9.




 為防止475℃脆化(hua)及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊后進(jin)行(xing)焊縫外觀檢(jian)驗，然后進(jin)行(xing)20%的(de)X射線(xian)探傷(shang)，且符合JB4730-1994《壓力(li)容器無損檢(jian)測(ce)》Ⅱ級要求，同時對工藝進(jin)行(xing)檢(jian)查：進(jin)行(xing)X射線(xian)探傷(shang)和力(li)學性能試驗，合格(ge)后進(jin)行(xing)整體水壓試驗，試驗壓力(li)為0.31MPa.
