對55mm厚304不(bu)銹鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋(mai)弧焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹鋼厚板焊接產品提供可靠的依據。


1. 材料的(de)選(xuan)用

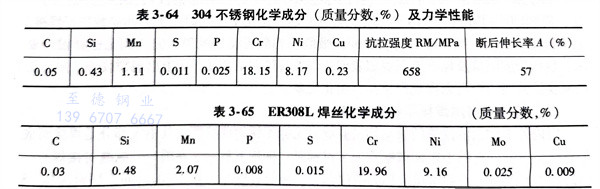

  選用(yong)母材為(wei)常用(yong)的304不銹鋼板進行埋弧焊(han)(han)接(jie)，板材尺寸(cun)為(wei)350mmx200mmx55mm。其化學(xue)成(cheng)分和(he)力(li)學(xue)性能見表3-64。焊(han)(han)接(jie)材料(liao)選用(yong)ER308L（相當于我(wo)國(guo)牌號(hao)H03Cr21Ni10Si）焊(han)(han)絲，直(zhi)徑為(wei)4mm，其成(cheng)分見表3-65，焊(han)(han)劑選用(yong)燒結焊(han)(han)劑SJ601。與ER308L焊(han)(han)絲配合使用(yong)，可使焊(han)(han)接(jie)工藝性良(liang)好(hao)、焊(han)(han)縫成(cheng)形(xing)美(mei)觀、脫渣容易。


表 64.jpg



2. 焊接工藝的選用


  選用(yong)ZX7-1000M埋弧(hu)焊機焊接304不銹(xiu)鋼板(ban)，采用(yong)對(dui)接接頭，開30°坡(po)口(kou)，留(liu)2mm鈍邊，焊前將坡(po)口(kou)兩側(ce)20～30mm范圍內(nei)的水分油(you)污等有害雜(za)質(zhi)應清(qing)理(li)干凈，并通(tong)過打磨(mo)呈現出金屬光澤(ze)；焊絲表面(mian)也應清(qing)除油(you)污、有害雜(za)質(zhi)，保(bao)持光亮(liang)。

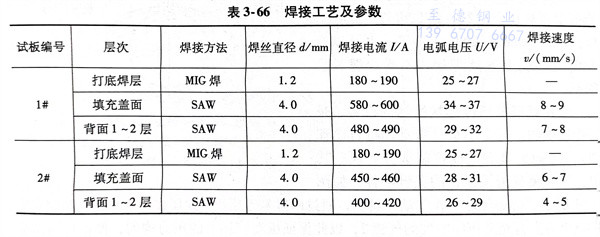

  焊(han)(han)(han)(han)接(jie)時焊(han)(han)(han)(han)縫兩頭加引弧(hu)(hu)板(ban)，并預(yu)留24°～25°左(zuo)右的反變形量。首先用(yong)MIG焊(han)(han)(han)(han)進行打底焊(han)(han)(han)(han)接(jie)；然后采用(yong)埋弧(hu)(hu)焊(han)(han)(han)(han)，按焊(han)(han)(han)(han)接(jie)工藝評(ping)定后的焊(han)(han)(han)(han)接(jie)參數，見表3-66，進行多層多道(dao)焊(han)(han)(han)(han)接(jie)直到坡(po)口填(tian)滿(man)；其后對(dui)焊(han)(han)(han)(han)縫坡(po)口反面刨槽清根(gen)處理(li)，再用(yong)埋弧(hu)(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)1～2層填(tian)滿(man)即(ji)可。1＃試板(ban)焊(han)(han)(han)(han)接(jie)32道(dao)，2＃試板(ban)焊(han)(han)(han)(han)接(jie)39道(dao)。


表 66.jpg


3. 試驗結果分析


  a. 焊(han)接(jie)接(jie)頭力學(xue)性(xing)能根據GB/T 228.1-2010、GB/T 2653-2008 及 GB/T2650-2008標準進行拉(la)伸、彎(wan)曲和沖擊試(shi)驗，全部合格(ge)。


  b. 顯微硬(ying)度的(de)測定 焊(han)縫(feng)區與(yu)母材硬(ying)度值接(jie)近或低(di)于兩側焊(han)接(jie)熱影響區的(de)硬(ying)度值，但(dan)總體(ti)上硬(ying)度值相(xiang)差不大，未(wei)發(fa)生明顯組(zu)織(zhi)脆化現象。


  c. 焊(han)接(jie)接(jie)頭的(de)微觀組(zu)(zu)織分析 顯(xian)微組(zu)(zu)織均為奧氏體(ti)(ti)＋粒狀碳化物(wu)＋少量(liang)鐵素體(ti)(ti)，在熔合線附近組(zu)(zu)織有所粗化，但(dan)未(wei)出現明顯(xian)的(de)粗大(da)（貫通(tong)）柱晶(jing)。此外，熱(re)影響區較窄，母材顯(xian)微組(zu)(zu)織比較均勻(yun)。這說(shuo)明所選擇的(de)焊(han)接(jie)工藝(yi)參數相對(dui)較合理(li)，避(bi)免(mian)了熱(re)輸入過大(da)帶來的(de)不利(li)影響。


對于厚(hou)55mm的304不(bu)銹(xiu)鋼（我國標準(zhun)牌號為(wei)06Cr19Ni10鋼板），采用埋(mai)弧(hu)焊(han)(han)的方法，用ER308L焊(han)(han)絲(si)和(he)SJ601 焊(han)(han)劑作為(wei)焊(han)(han)接(jie)(jie)(jie)材料，選用上述(shu)的焊(han)(han)接(jie)(jie)(jie)工藝(yi)和(he)參數進行焊(han)(han)接(jie)(jie)(jie)，其焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭抗拉強度(du)、彎(wan)曲性能及(ji)沖擊吸收功均獲(huo)得(de)良好效果(guo)，完全滿足圖樣設計要求。顯(xian)微硬度(du)測(ce)量及(ji)顯(xian)微組織觀察表(biao)明：焊(han)(han)縫與母材結(jie)合良好，未出現裂紋等缺陷、無晶間腐蝕傾向、焊(han)(han)后(hou)未出現嚴重晶粒粗化現象。
