一、帶頸(jing)螺紋法蘭型式與尺寸

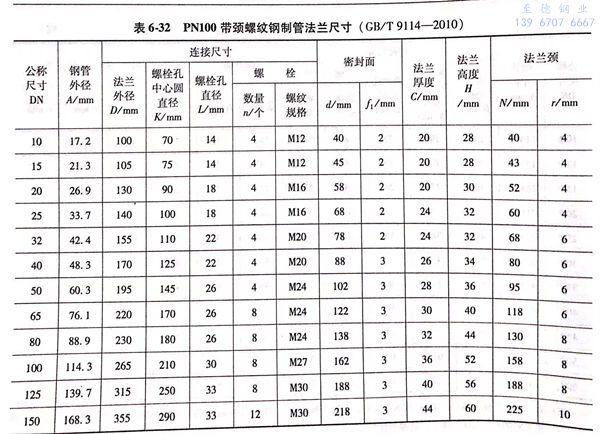

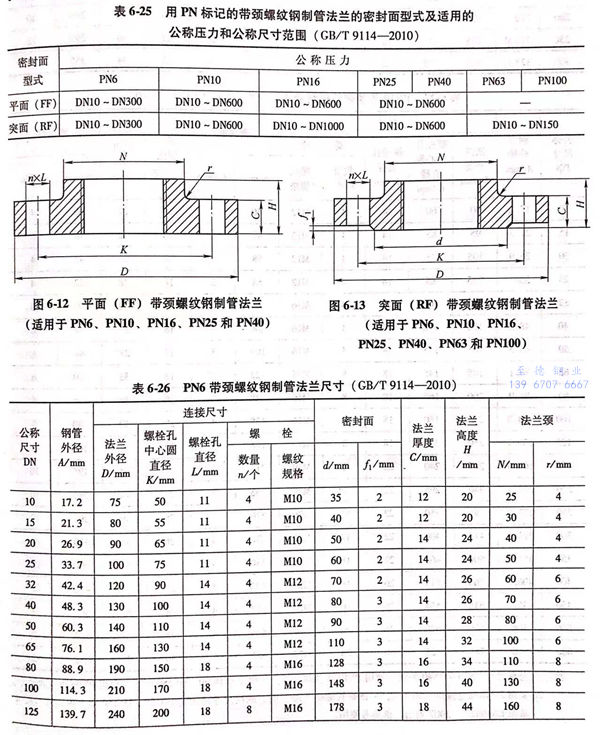

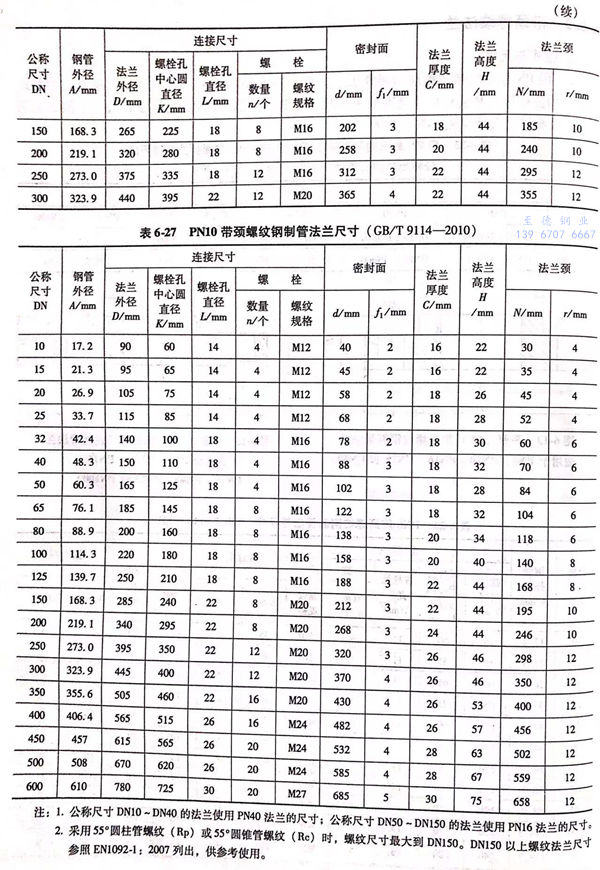

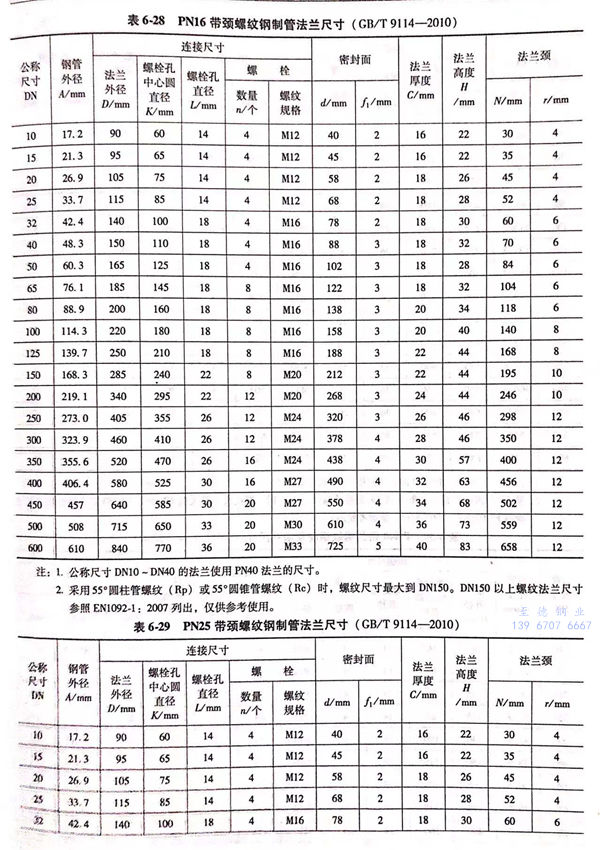

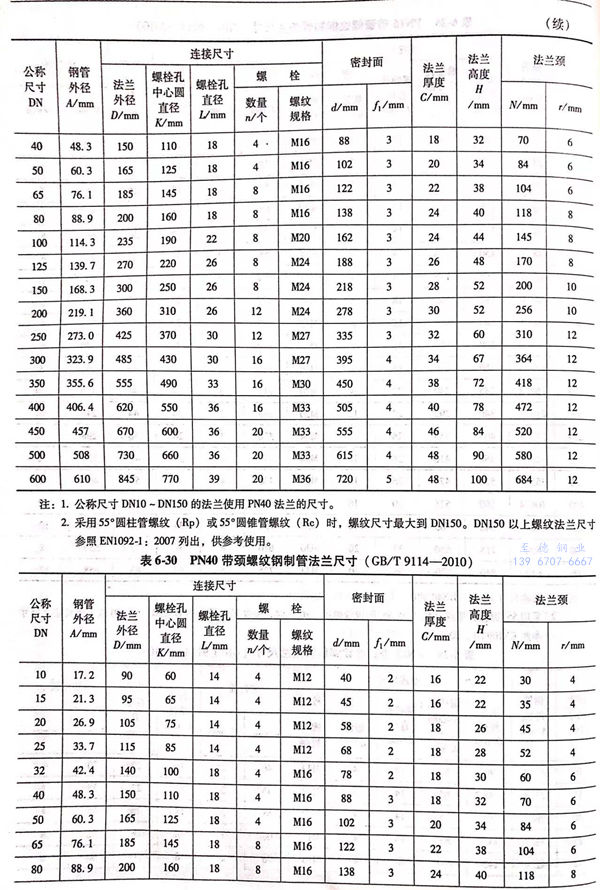

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法(fa)蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

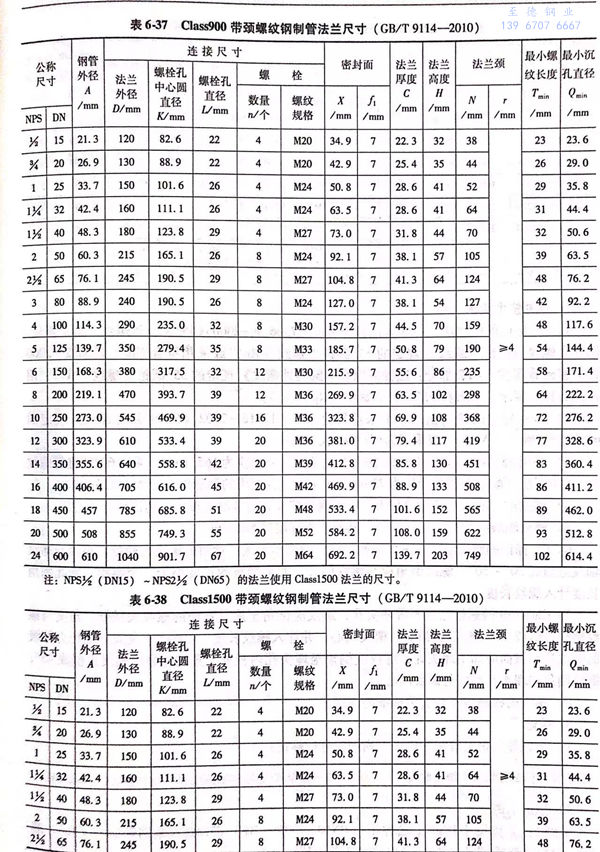

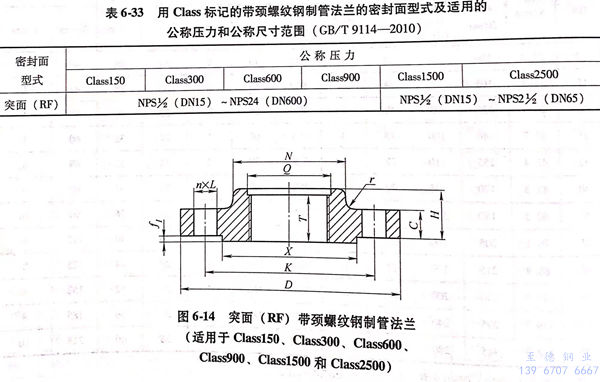

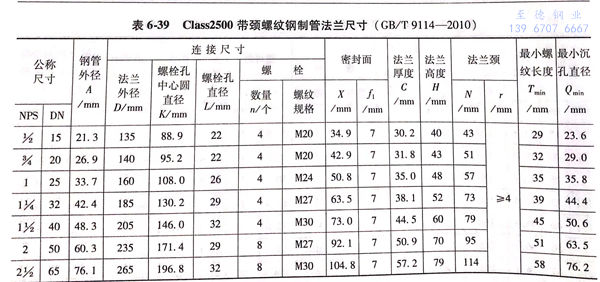

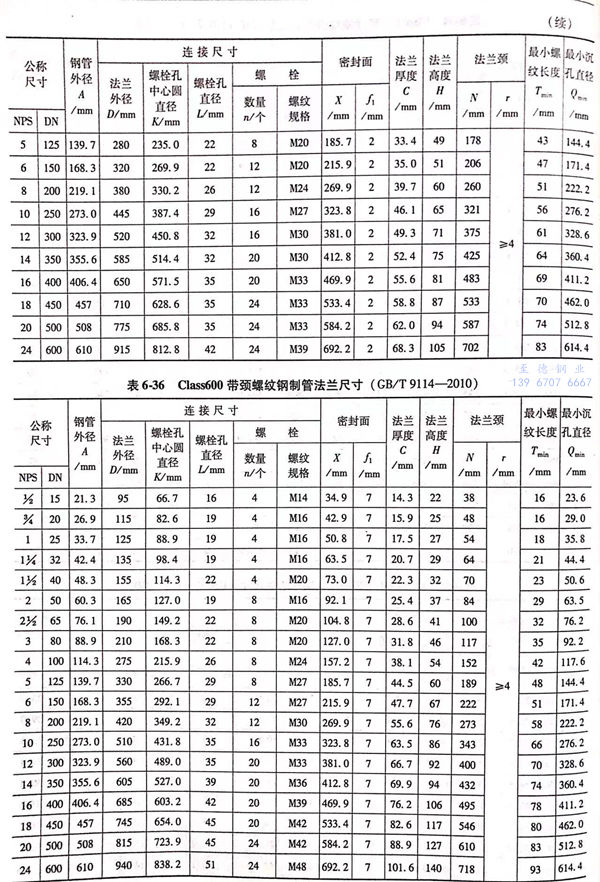

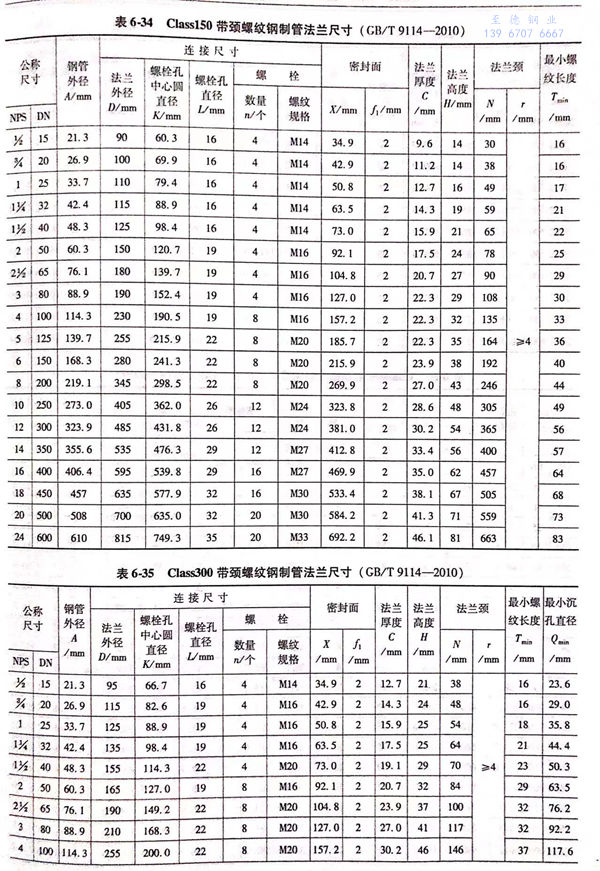

2. 用(yong)(yong)Class標(biao)記的(de)帶(dai)頸(jing)螺紋(wen)鋼(gang)制(zhi)管法(fa)(fa)蘭：用(yong)(yong)Class標(biao)記的(de)帶(dai)頸(jing)螺紋(wen)鋼(gang)制(zhi)管法(fa)(fa)蘭的(de)密封面型(xing)式及適用(yong)(yong)的(de)公稱(cheng)壓力和公稱(cheng)尺(chi)寸(cun)范圍見(jian)表6-33;用(yong)(yong)Class標(biao)記的(de)帶(dai)頸(jing)螺紋(wen)鋼(gang)制(zhi)管法(fa)(fa)蘭的(de)型(xing)式見(jian)圖6-14,尺(chi)寸(cun)見(jian)表6-34~表6-39。
二(er)、有關帶頸螺紋法蘭技術要求(qiu)
1. PN標記(ji)的(de)(de)螺(luo)(luo)紋(wen)法蘭一般采用符合GB/T 7306.1-2000《55°密封(feng)管螺(luo)(luo)紋(wen) 第1部分(fen)：圓(yuan)(yuan)柱(zhu)內(nei)螺(luo)(luo)紋(wen)與(yu)圓(yuan)(yuan)錐(zhui)外(wai)螺(luo)(luo)紋(wen)》規定(ding)的(de)(de)55°圓(yuan)(yuan)柱(zhu)管螺(luo)(luo)紋(wen)（Rp)或(huo)采用符合GB/T 7306.2-2000《55°密封(feng)管螺(luo)(luo)紋(wen) 第2部分(fen)：圓(yuan)(yuan)錐(zhui)內(nei)螺(luo)(luo)紋(wen)與(yu)圓(yuan)(yuan)錐(zhui)外(wai)螺(luo)(luo)紋(wen)》規定(ding)的(de)(de)55°圓(yuan)(yuan)錐(zhui)管螺(luo)(luo)紋(wen)（Rc),用戶沒有(you)特殊要求，一般按(an)55°圓(yuan)(yuan)柱(zhu)管螺(luo)(luo)紋(wen)（Rp)制造。
2. Class標記的螺紋(wen)法(fa)蘭(lan)一般采用(yong)符合(he)GB/T 12716-2002《60°密(mi)封管螺紋(wen)》規定的60°圓錐管螺紋(wen)（NPT),或采用(yong)為(wei)用(yong)戶(hu)新(xin)規定的螺紋(wen)。
3. 采用(yong)55°管(guan)螺(luo)紋時，DN150法(fa)蘭配用(yong)的鋼(gang)(gang)管(guan)外(wai)徑(jing)應為165.1mm.采用(yong)60°圓(yuan)錐管(guan)螺(luo)紋時，DN65法(fa)蘭配用(yong)鋼(gang)(gang)管(guan)外(wai)徑(jing)應為73mm;DN125法(fa)蘭配用(yong)的鋼(gang)(gang)管(guan)外(wai)徑(jing)應為141.3mm。
4. 螺紋法蘭的(de)(de)內孔管(guan)螺紋加(jia)工，應(ying)使鋼管(guan)擰入后的(de)(de)端部靠近但不超出法蘭密封面。
5. 螺紋軸線應(ying)與(yu)法蘭軸線同心，其(qi)偏(pian)差不應(ying)超(chao)過5mm/m。
6. PN標記的(de)螺(luo)紋(wen)(wen)法蘭(lan)(lan)不帶(dai)埋(mai)頭孔，螺(luo)紋(wen)(wen)應倒(dao)角(jiao)至法蘭(lan)(lan)背面的(de)螺(luo)紋(wen)(wen)大徑(jing)處，角(jiao)度(du)與螺(luo)紋(wen)(wen)軸線近似成30°~50°.螺(luo)紋(wen)(wen)倒(dao)角(jiao)應與螺(luo)紋(wen)(wen)同心。如果倒(dao)角(jiao)的(de)長(chang)(chang)度(du)小(xiao)于一個螺(luo)距，則此(ci)倒(dao)角(jiao)長(chang)(chang)度(du)計入(ru)螺(luo)紋(wen)(wen)長(chang)(chang)度(du)。
7. Class150的螺紋(wen)法蘭(lan)(lan)不帶埋(mai)頭孔(kong)(kong)，螺紋(wen)應(ying)倒角至(zhi)法蘭(lan)(lan)背(bei)(bei)面(mian)的螺紋(wen)大徑(jing)處，角度與(yu)螺紋(wen)軸線近似成(cheng)45°;螺紋(wen)倒角應(ying)與(yu)螺紋(wen)同(tong)心(xin)，并計入螺紋(wen)長度。Class300及(ji)其(qi)以上壓(ya)力等級的螺紋(wen)法蘭(lan)(lan)背(bei)(bei)面(mian)應(ying)加工埋(mai)頭孔(kong)(kong)，螺紋(wen)應(ying)倒角至(zhi)埋(mai)頭孔(kong)(kong)內徑(jing)處，角度與(yu)螺紋(wen)軸線近似成(cheng)45°;螺紋(wen)倒角和埋(mai)頭孔(kong)(kong)均應(ying)與(yu)螺紋(wen)同(tong)心(xin)。
8. 螺紋的檢測應符合有關標準(zhun)的規定(ding)。
三、帶頸螺(luo)紋法(fa)蘭標記(ji)
1. 帶頸(jing)螺紋(wen)鋼制管法蘭應(ying)按下列規定進行(xing)標記：
公稱尺(chi)寸(cun) → 公稱壓力(li) → 法蘭型式代(dai)號(hao)（Th) → 密封面型式代(dai)號(hao) → 螺紋特性代(dai)號(hao) → 材料代(dai)號(hao) → 標準編號(hao)
2. 標記示例
示例1: 公(gong)稱尺寸DN80、公(gong)稱壓力(li)PN10、突面（RF)帶頸螺(luo)紋鋼制管(guan)法(fa)蘭（Th)、螺(luo)紋采(cai)用55°圓錐管(guan)螺(luo)紋（Rc)、材(cai)料(liao)為20鋼，其(qi)標(biao)記(ji)為： 法(fa)蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
