一、對焊法蘭型式與尺寸
1. 用PN標記的(de)對(dui)焊鋼制(zhi)管法蘭(lan)

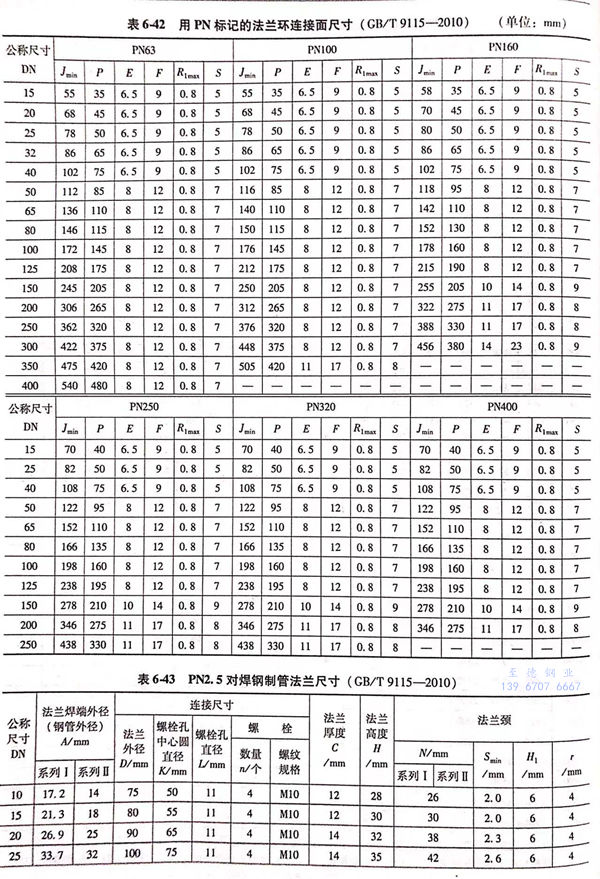

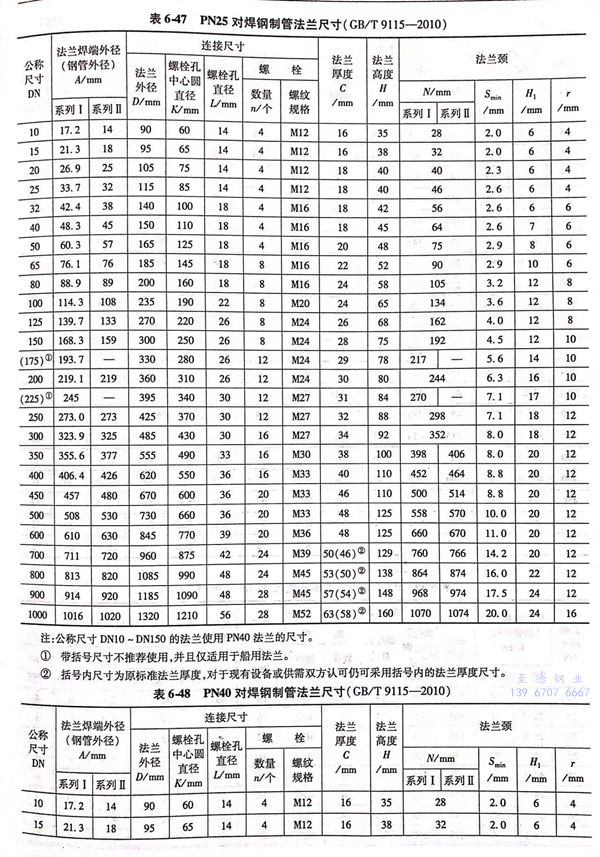

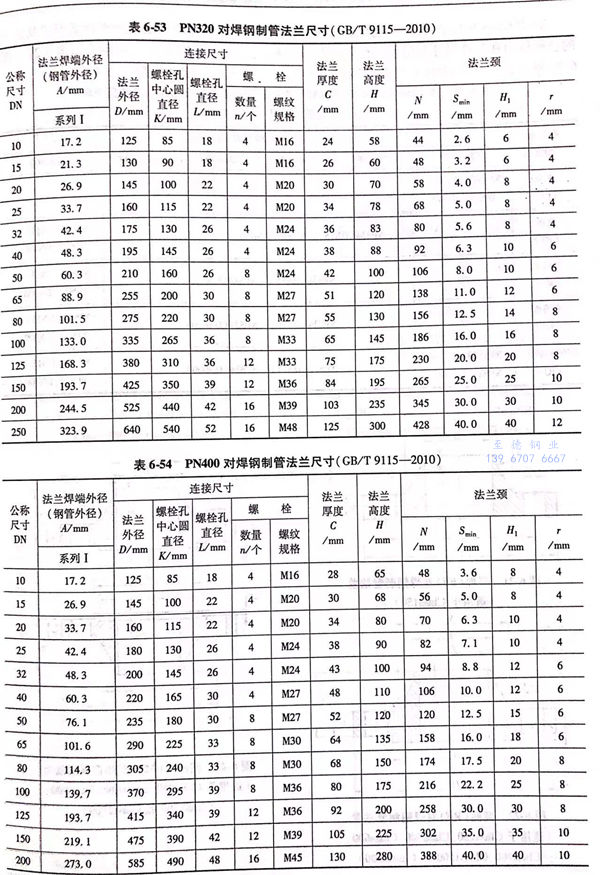

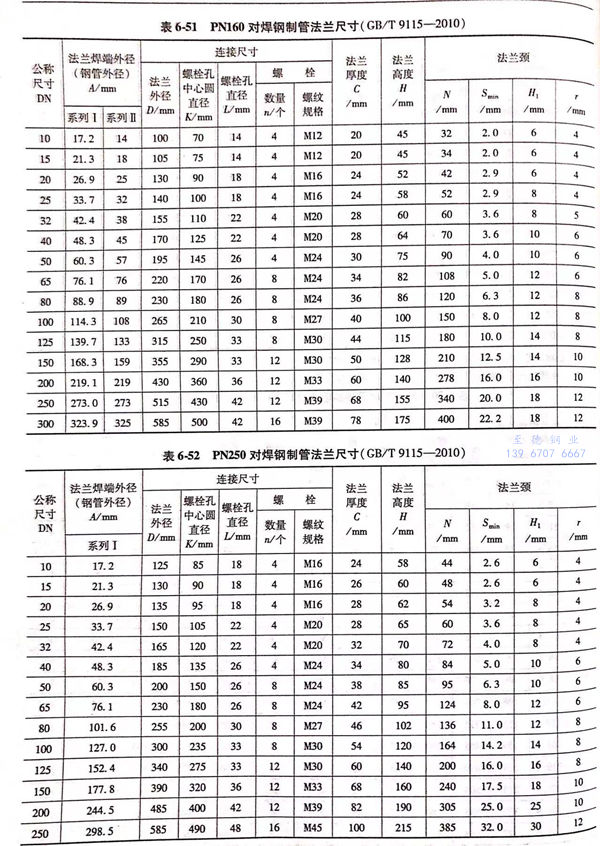

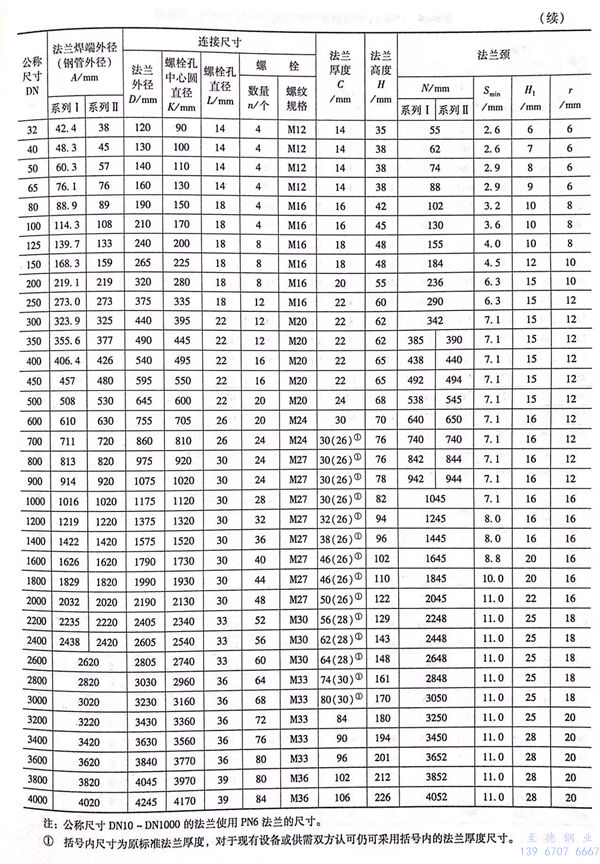

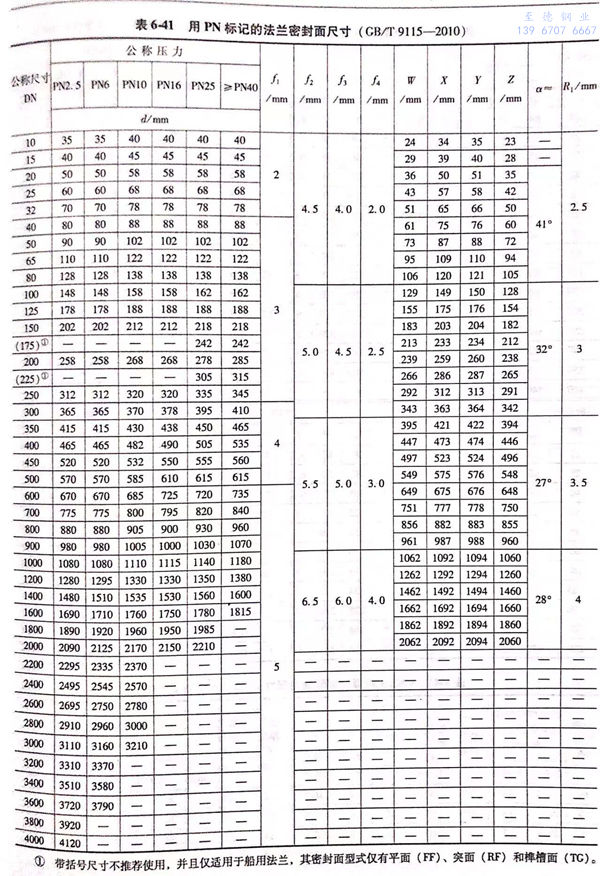

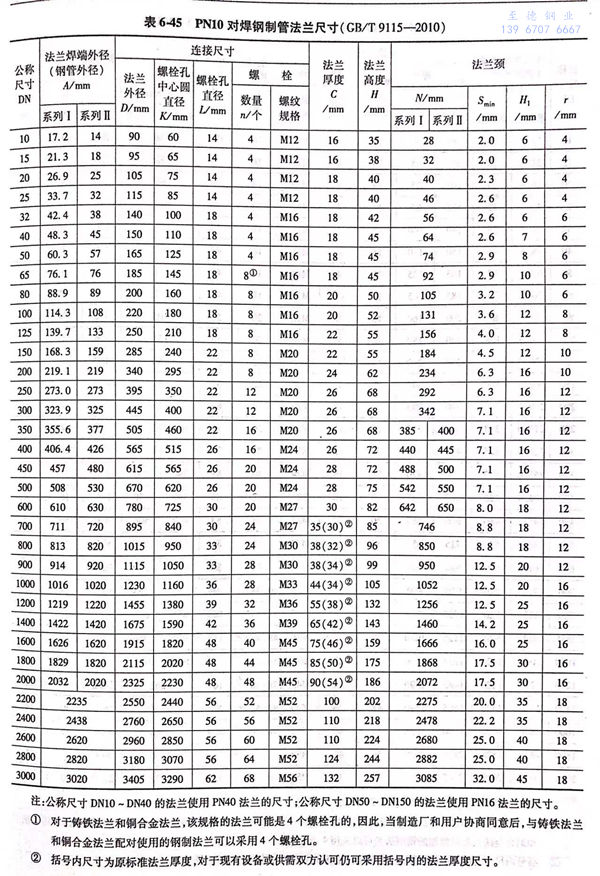

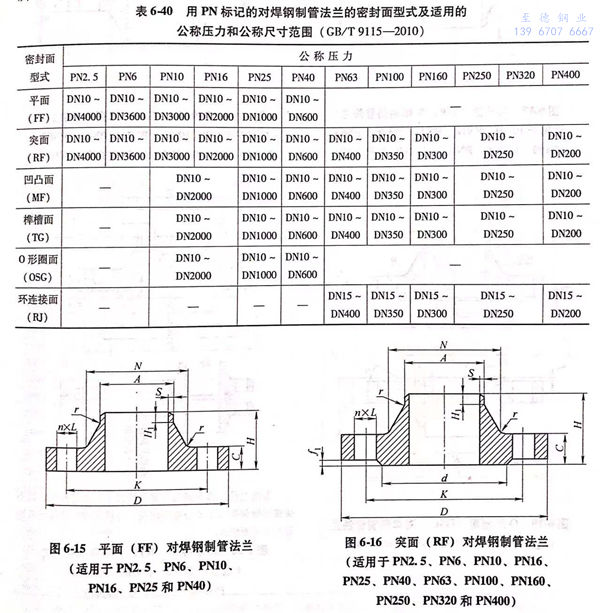

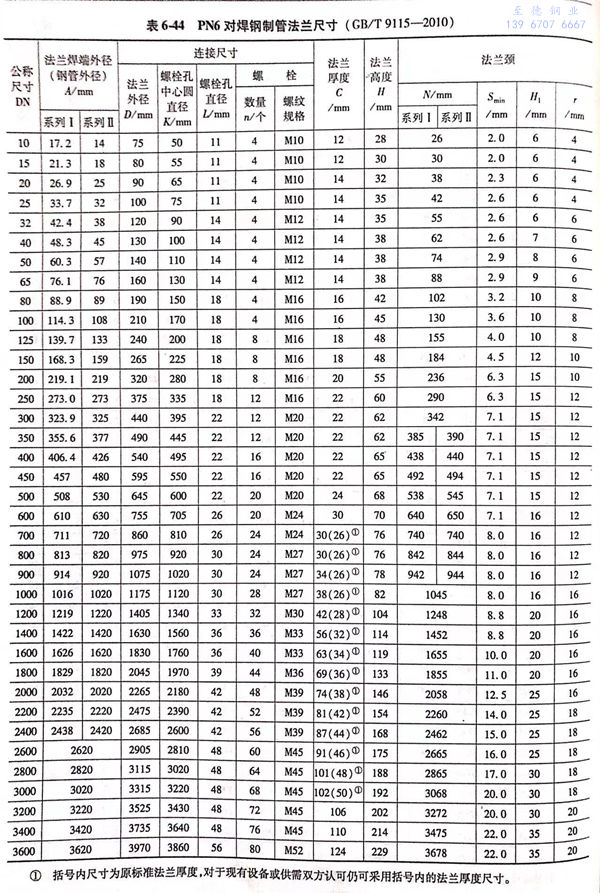

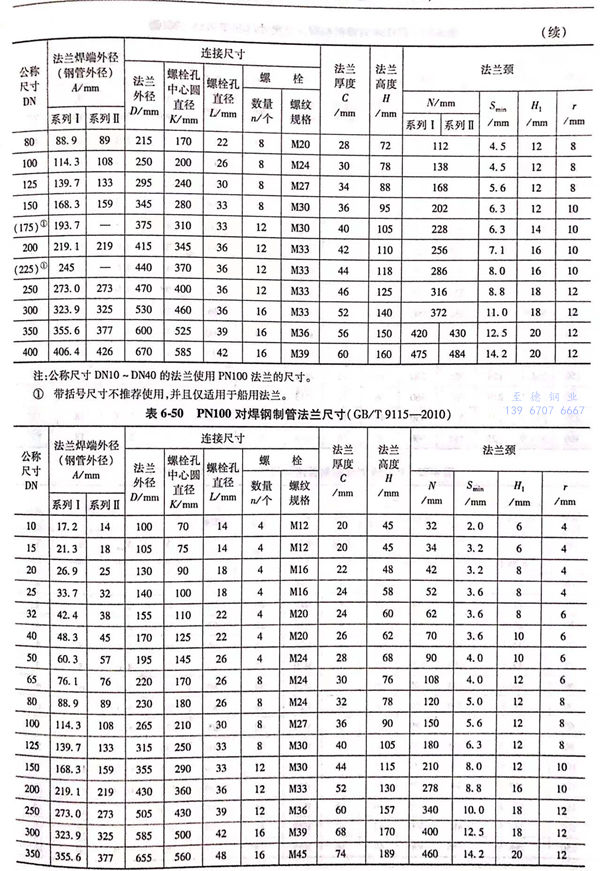

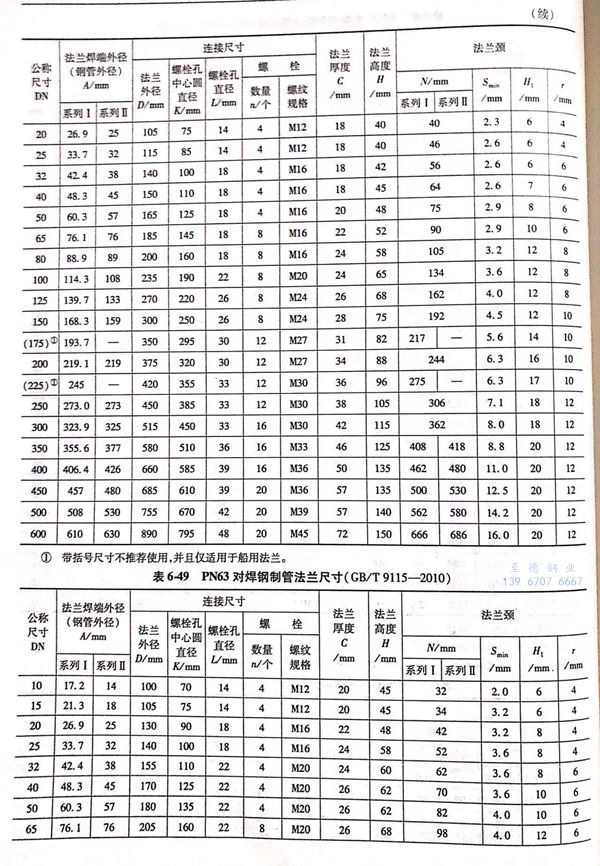

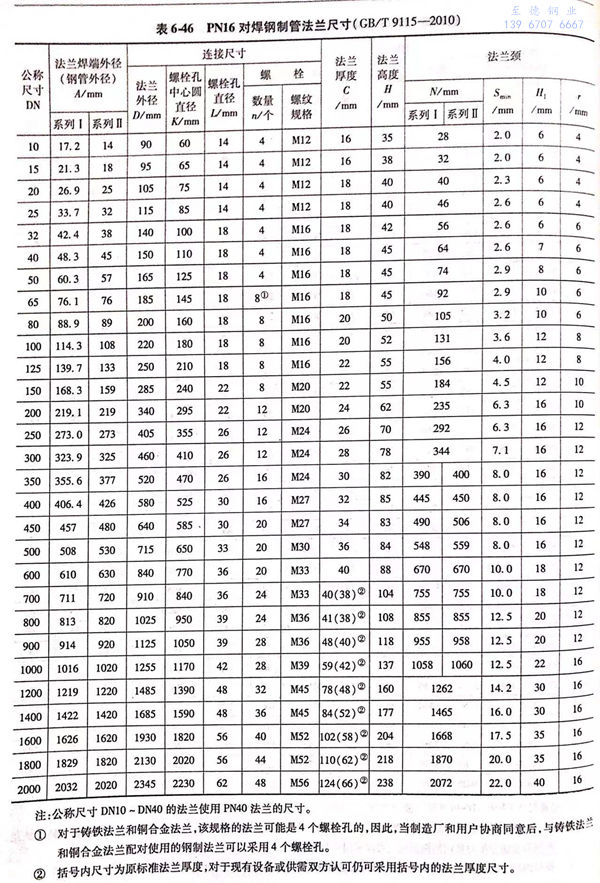

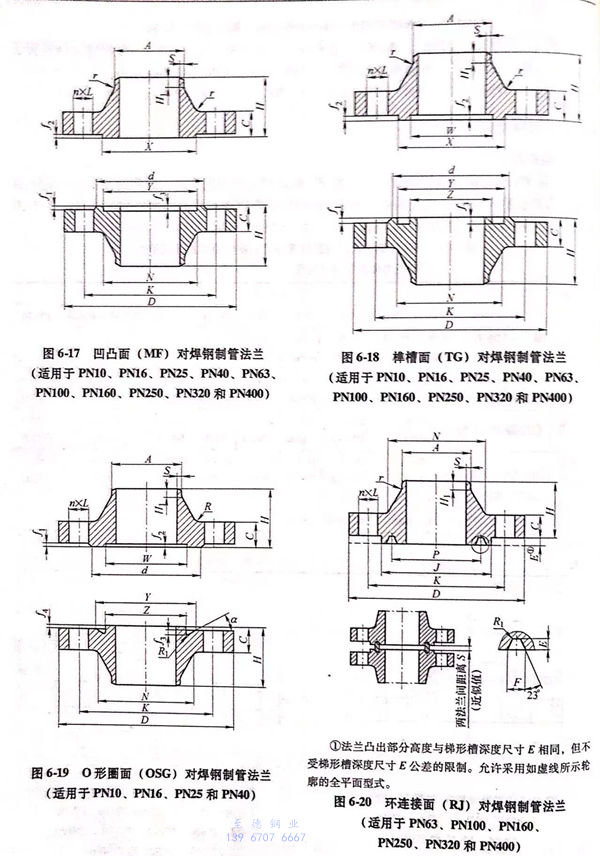

用PN標記的對焊鋼制管(guan)法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示，法蘭密(mi)封面尺寸見表6-41和表6-42，法蘭結構尺寸見表6-43~表6-54。

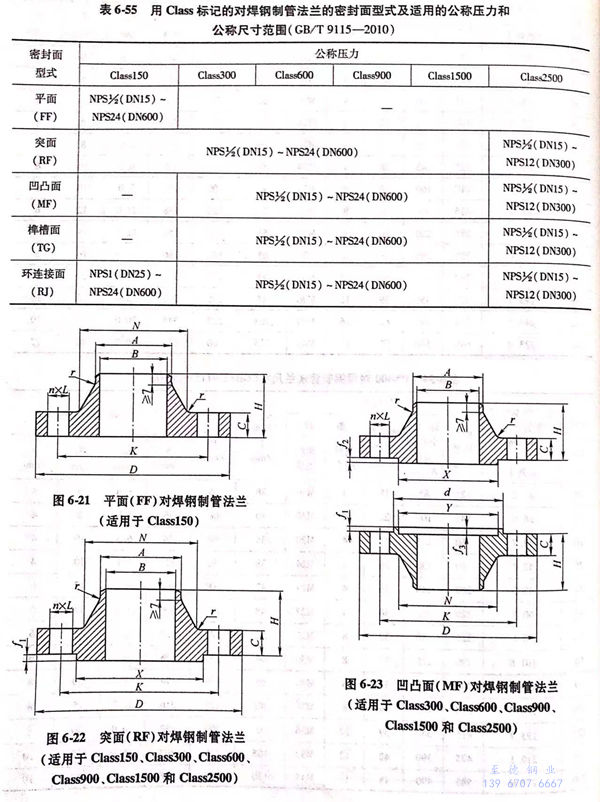

2. 用Class標記的(de)對焊鋼制管法蘭

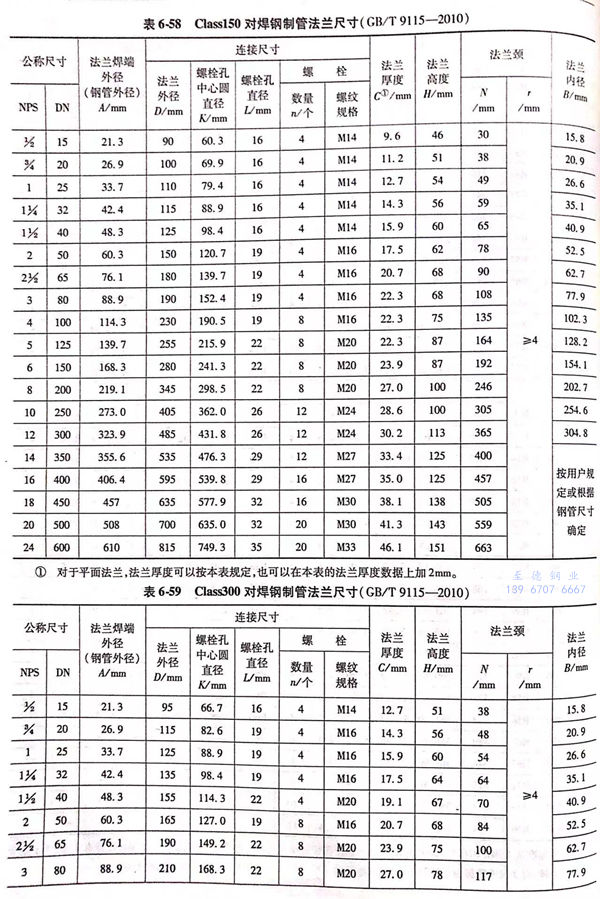

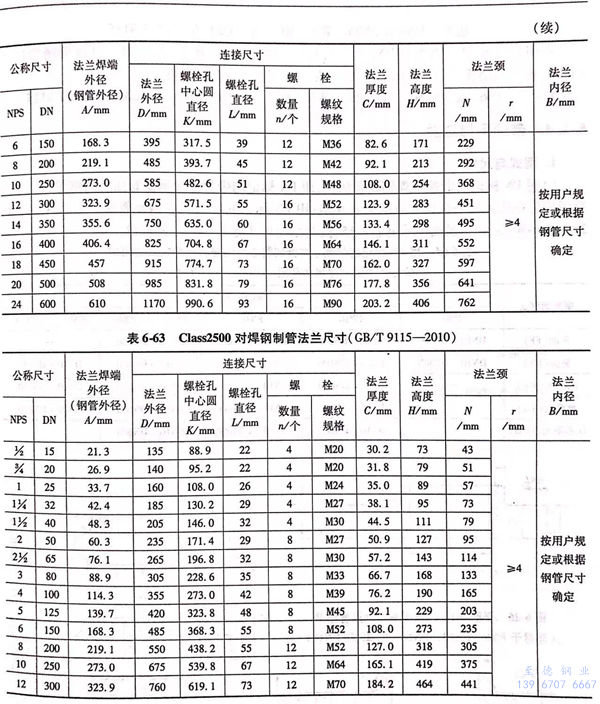

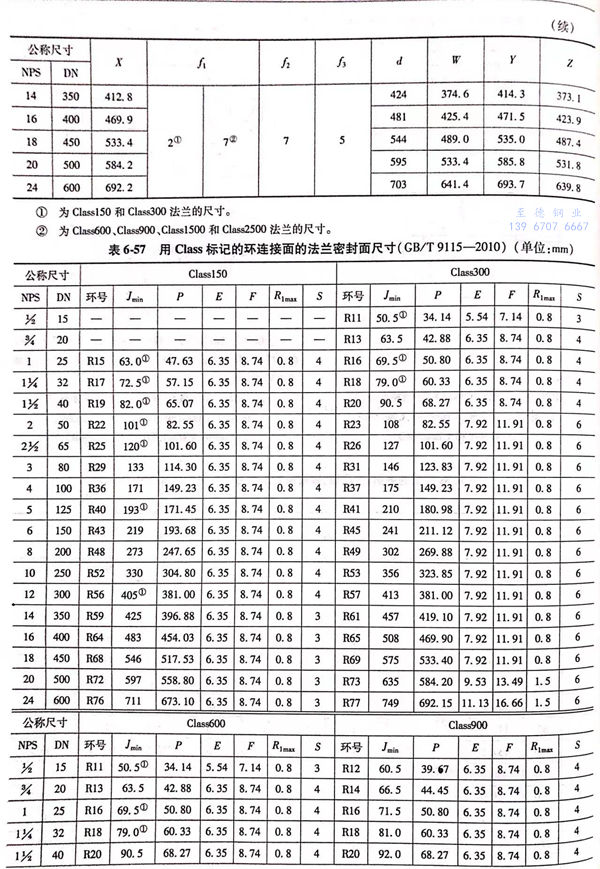

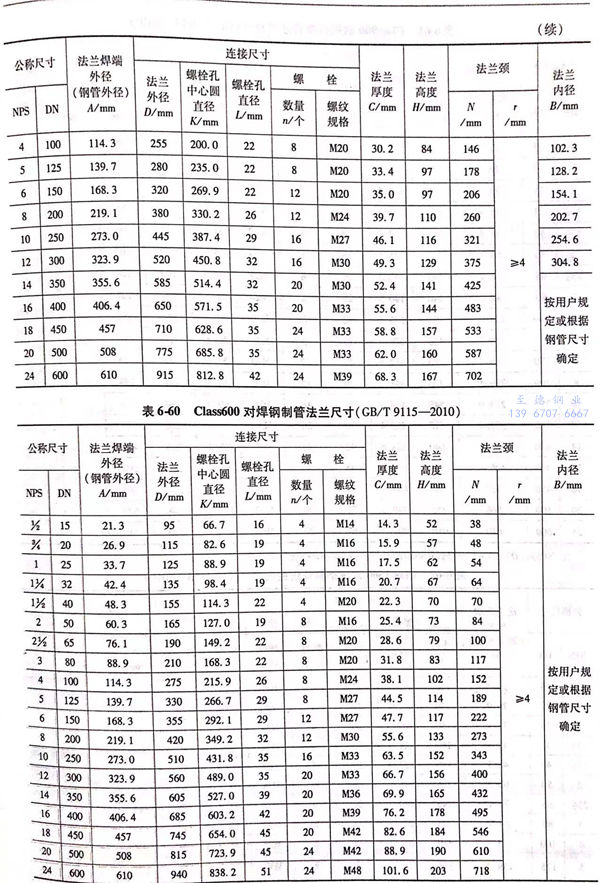

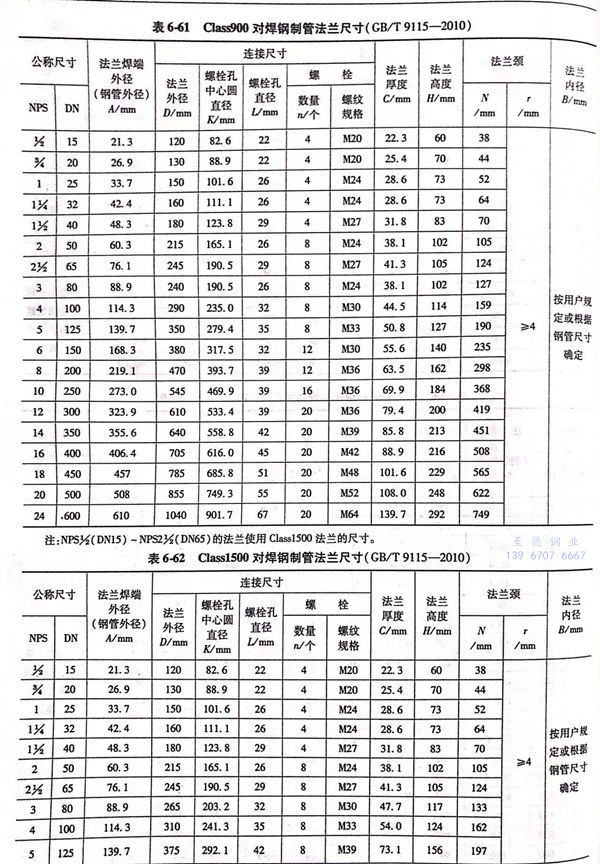

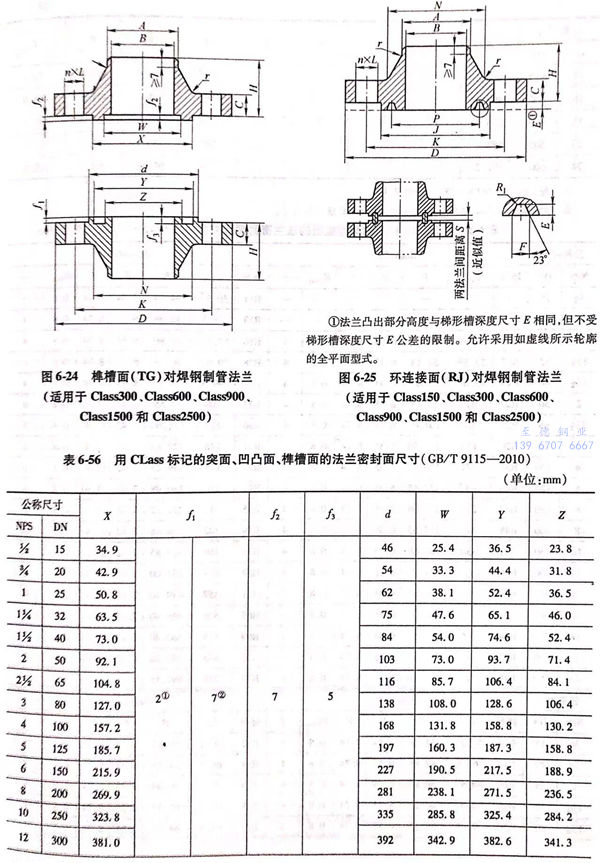

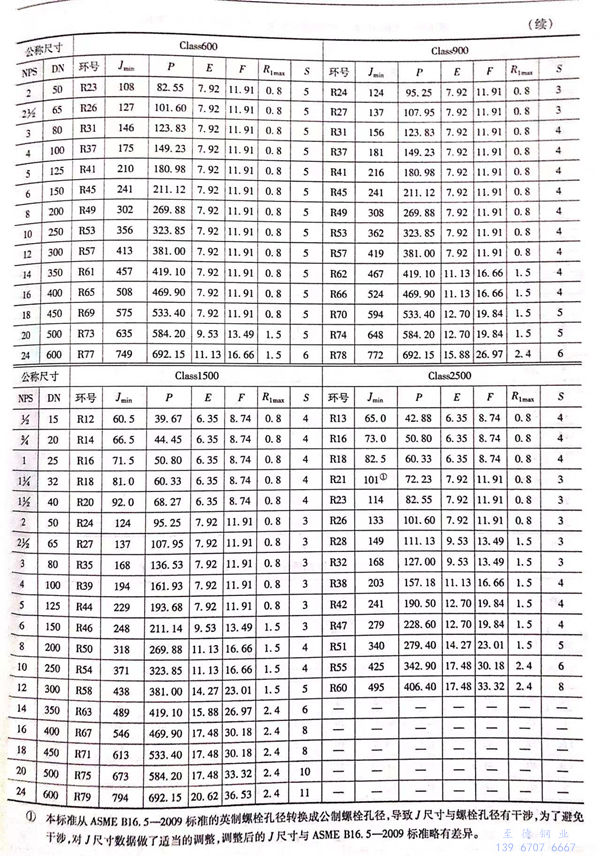

用Class標記的(de)(de)對焊鋼制管(guan)法蘭(lan)的(de)(de)密封面型(xing)式及(ji)適用的(de)(de)公(gong)稱壓力和公(gong)稱尺(chi)(chi)(chi)寸范(fan)圍見(jian)表(biao)6-55;用Class標記的(de)(de)對焊鋼制管(guan)法蘭(lan)的(de)(de)型(xing)式如圖(tu)6-21~圖(tu)6-25所示(shi)，法蘭(lan)密封面尺(chi)(chi)(chi)寸見(jian)表(biao)6-56和表(biao)6-57,法蘭(lan)結構尺(chi)(chi)(chi)寸見(jian)表(biao)6-58~表(biao)6-63。
二、對焊(han)法蘭標(biao)記(ji)
1. 對焊鋼制管(guan)法蘭應按下列(lie)規(gui)定進(jin)行標記： 公稱(cheng)尺寸 → 公稱(cheng)壓力 → 法蘭型式代號(hao)(hao)(hao)（WN） → 密封面型式代號(hao)(hao)(hao) → 配管(guan)系列(lie) → 管(guan)表號(hao)(hao)(hao)（可(ke)省略）→ 材(cai)料代號(hao)(hao)(hao) → 標準編號(hao)(hao)(hao)
2. 標記示例
示例 1 : 公稱尺(chi)寸DN400、公稱壓力PN25、突面（RF)對(dui)焊鋼制管法蘭（WN)、配用米制管（系(xi)列(lie)Ⅱ)、材(cai)料(liao)為Q235A,其標(biao)記為： 法蘭 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115
示例(li) 2 : 公稱(cheng)尺寸NPS6(DN150)、公稱(cheng)壓力(li)Class900、環連(lian)接面（RJ)對焊鋼制管(guan)法蘭（WN)、配(pei)用(yong)英制管(guan)、管(guan)表號Sch120、材料為(wei)06Cr17Ni12Mo2, 其標記(ji)為(wei)：法蘭 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
