在高壓香蕉app免費視頻在線觀看:不銹鋼管道連接中，廣泛使用有孔及無孔透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線狀變成環帶狀，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，香蕉app免費視頻在線觀看:墊片制造成本(ben)較高，加工(gong)也較困難。
我國通用機械行業現行角式高壓閥門端法蘭，也多采用透鏡墊密封，其適用公稱壓力為16.0MPa~32.0MPa,公稱通徑為3~200mm,使用溫度為-30～200℃。
一、金(jin)屬透鏡墊型式與尺寸

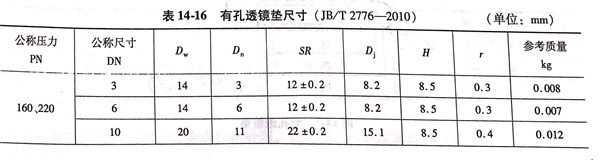

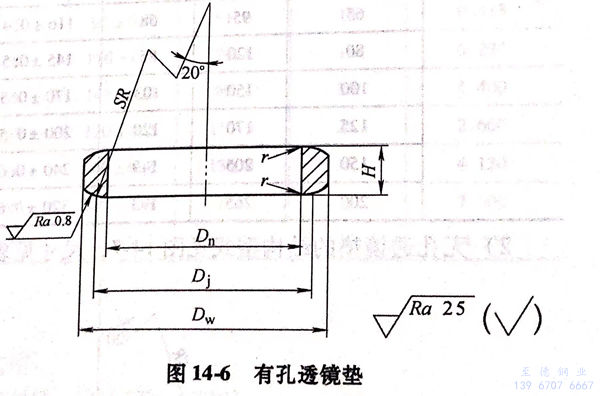

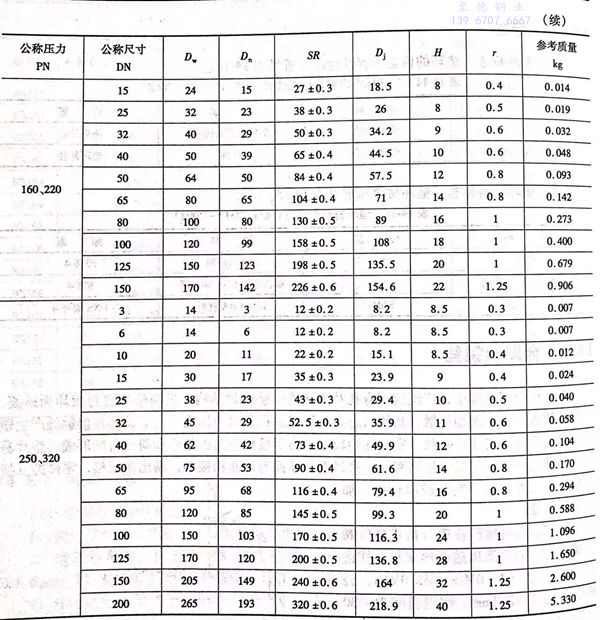

1. 有孔透鏡墊的結構型式見圖(tu)14-6,尺寸見表14-16。

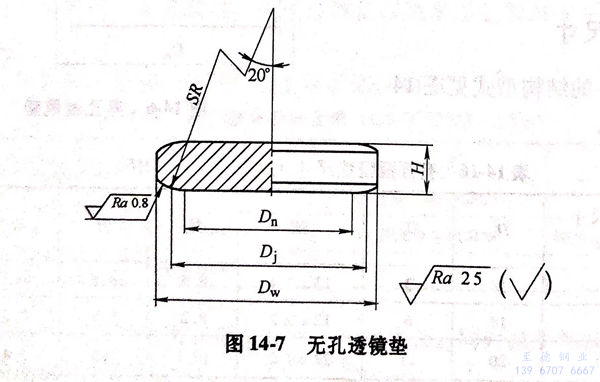

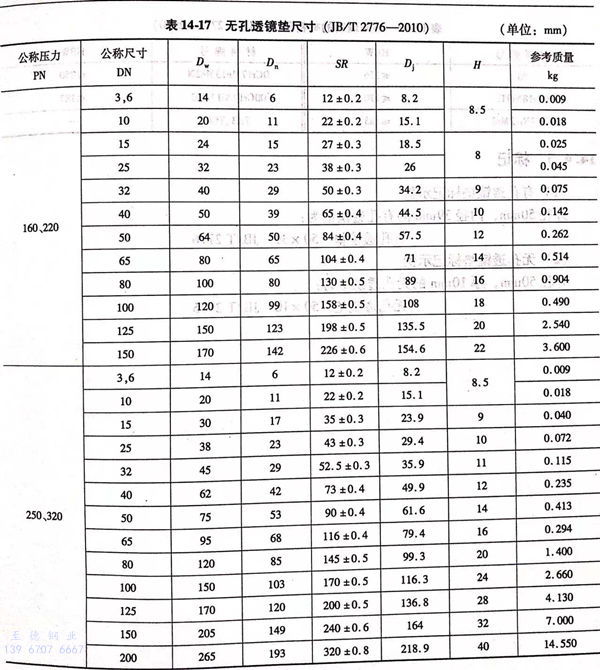

2. 無(wu)孔透(tou)鏡墊的結(jie)構型式見圖14-7,尺(chi)寸見表14-17。
二、金(jin)屬透鏡墊技術要(yao)求

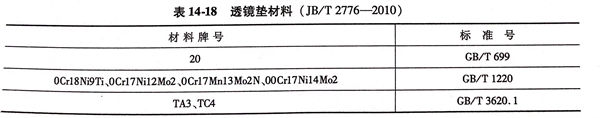

1. 透(tou)鏡墊材料可按表 14-18 的規定(ding)選(xuan)用。

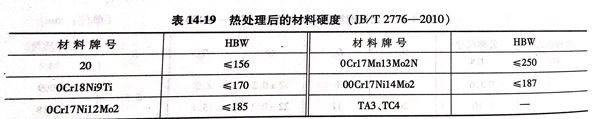

2. 透(tou)鏡墊材(cai)料(liao)經加工后應進行熱(re)處(chu)(chu)理，熱(re)處(chu)(chu)理后的硬度見(jian)表(biao) 14-19。
三、金屬(shu)透鏡墊標記
1. 有孔透鏡墊標記示例(li)
外(wai)徑50mm,內徑39mm的有孔透(tou)鏡墊為： 有孔透(tou)鏡墊 50×39 JB/T 2776
2. 無孔(kong)透鏡墊標(biao)記(ji)示例
外徑(jing)50mm,厚10mm的無(wu)(wu)孔(kong)透鏡墊為：無(wu)(wu)孔(kong)透鏡墊 50×10 JB/T 2776
