金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭密(mi)封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。


  金屬沖齒板柔性石墨(mo)復合墊片(pian)(pian)主(zhu)要用于(yu)各種(zhong)管道、閥門、泵(beng)、壓力(li)容器(qi)、換(huan)熱器(qi)等法蘭連接(jie)處(chu)的密封部位。這種(zhong)墊片(pian)(pian)的使用溫度范圍為(wei)-200~800℃;最高使用壓力(li)為(wei)11.0MPa;最小預緊比壓y=30MPa;墊片(pian)(pian)系(xi)數m=2.


一、型(xing)式、尺寸與公差


1. 墊片型式與代號(hao)

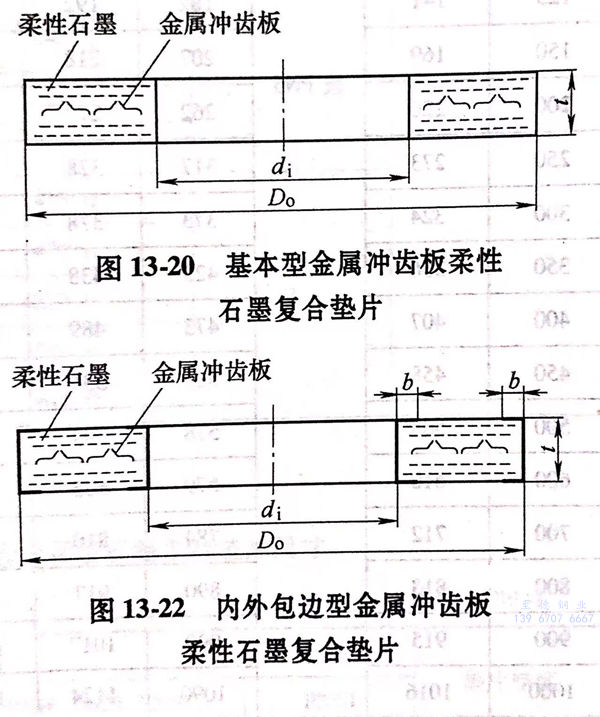

  a. 基本型金(jin)屬沖齒板柔性石(shi)墨復合(he)墊(dian)片的形式如圖13-20所(suo)示，代號為A.


圖 20.jpg

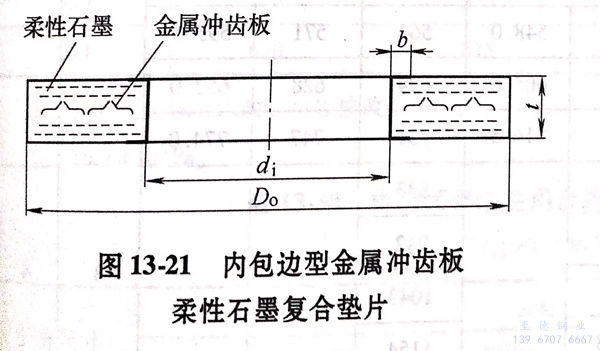

  b. 內包邊(bian)型金屬沖齒(chi)板柔性石(shi)墨復(fu)合墊片的形(xing)式如圖13-21所示，代號為B。


圖 21.jpg

  c. 內外包邊型金屬沖齒(chi)板柔性石墨(mo)復合墊片(pian)的形式如圖13-22所示，代號為C。


  d. 與(yu)(yu)墊片相配(pei)合(he)的法蘭密封(feng)面代號(hao)按GB/T9112-2010《鋼(gang)制管法蘭 類型與(yu)(yu)參數》的規定。


2. 墊片(pian)尺寸(cun)

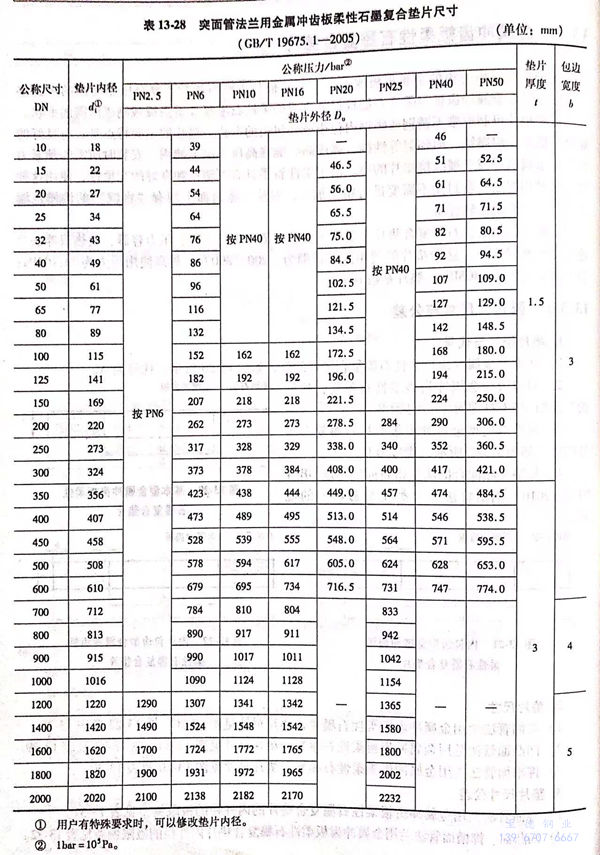

 a. 突面管法蘭用金屬沖齒板柔性石墨復(fu)合墊片尺寸見圖(tu)13-20~圖(tu)13-22及表13-28.

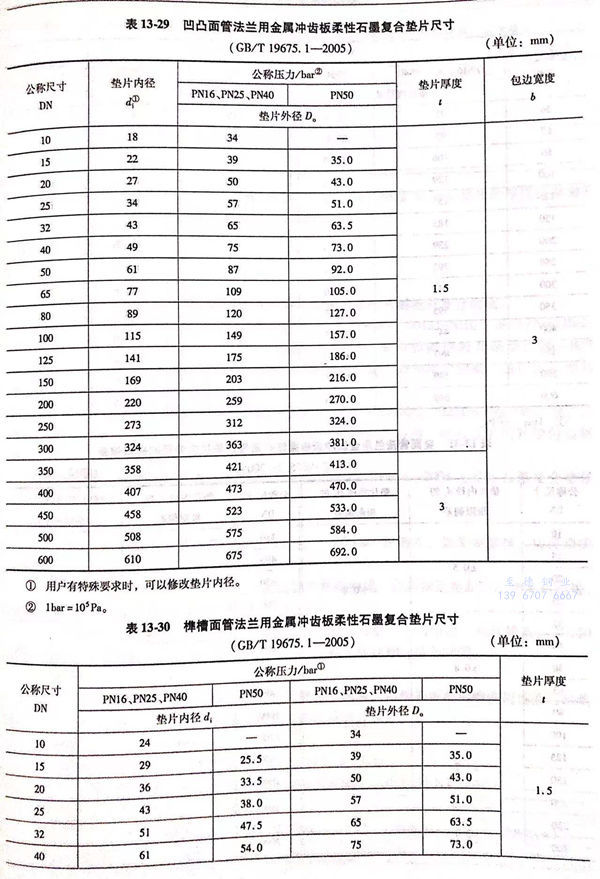

 b. 凹凸面管法(fa)蘭用金屬沖齒板柔性(xing)石(shi)墨(mo)復合(he)墊片尺寸見圖13-20~圖13-22及表13-29.





 c. 榫槽面管法蘭用金屬(shu)沖齒(chi)板柔性石墨復合墊片尺(chi)寸見圖13-20及(ji)表13-30.


3. 墊(dian)片(pian)尺寸公差

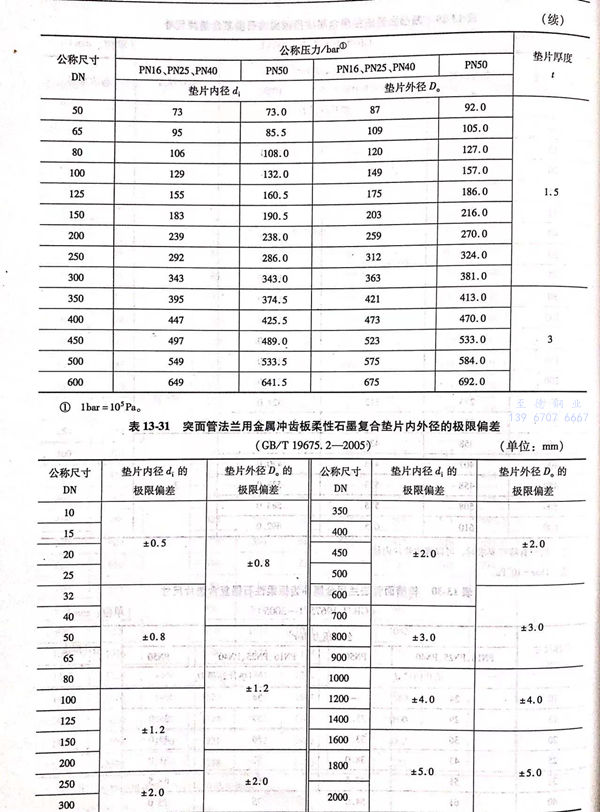

 a. 突面管(guan)法蘭(lan)用(yong)金屬(shu)沖齒板柔性石墨復合墊片的內外徑的極限(xian)偏差見表13-31.

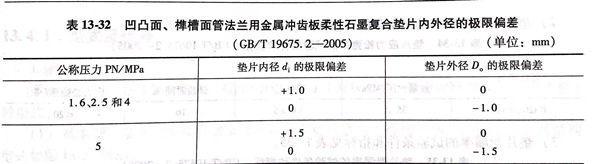

 b. 凹凸面(mian)、榫槽面(mian)管法蘭用金屬沖齒板(ban)柔性石墨復合墊片內(nei)外(wai)徑的極限(xian)偏差見表13-32.




 c. 厚(hou)度為1.5mm墊片(pian)的(de)厚(hou)度極(ji)限偏差(cha)(cha)為±0.15mm;厚(hou)度為3mm墊片(pian)的(de)厚(hou)度極(ji)限偏差(cha)(cha)為±0.20mm.同一(yi)墊片(pian)的(de)厚(hou)度差(cha)(cha)不(bu)應(ying)大于0.15mm.



二、技術要求


1. 材料


a. 金屬沖(chong)齒(chi)(chi)板(ban)柔性石墨復(fu)合(he)墊片由金屬沖(chong)齒(chi)(chi)板(ban)與柔性石墨板(ban)材復(fu)合(he)而成。


b. 常用金屬沖齒(chi)板(ban)材(cai)(cai)料(liao)為低碳鋼(gang)(gang)(gang)和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等(deng)。其性能應符(fu)合 GB/T 2520-2008《冷(leng)軋(ya)電鍍錫鋼(gang)(gang)(gang)板(ban)及鋼(gang)(gang)(gang)帶》和GB/T3280-2007《不銹鋼(gang)(gang)(gang)冷(leng)軋(ya)鋼(gang)(gang)(gang)板(ban)和鋼(gang)(gang)(gang)帶》等(deng)相應標(biao)準的規定。經與用戶協商(shang)，也可以采(cai)用其他(ta)沖齒(chi)板(ban)材(cai)(cai)料(liao)。


c. 常用(yong)(yong)包(bao)邊材料(liao)為(wei)06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等。其(qi)性能應(ying)符合GB/T 3280-2007等相(xiang)應(ying)標準的(de)規定。經與用(yong)(yong)戶協商，也可(ke)以采用(yong)(yong)其(qi)他包(bao)邊材料(liao)。


d. 金屬沖(chong)齒板(ban)柔性石墨(mo)復合(he)板(ban)材的(de)性能應(ying)符合(he)JB/T 6628-2008《柔性石墨(mo)復合(he)增強（板(ban)）墊》的(de)規(gui)定。


2. 制(zhi)造


 a. 墊片(pian)應由(you)整張復合(he)板切割制成。外徑(jing)大于1000mm的(de)墊片(pian)，如需要(yao)拼(pin)接，應征得需方同意。



 b. 厚度3mm的墊片(pian)可(ke)由厚度1.5mm的墊片(pian)粘(zhan)貼而成，但應保證粘(zhan)貼后的墊片(pian)在運輸、儲(chu)存和(he)安裝使用過(guo)程中不發生分層和(he)錯(cuo)位現象。



 c. 墊片(pian)包邊應(ying)平整，公稱(cheng)尺寸小于(yu)或等(deng)(deng)于(yu)DN150的(de)墊片(pian)，內(nei)包邊不允(yun)許(xu)接頭(tou)；DN150以(yi)上(shang)的(de)墊片(pian)，內(nei)包邊只(zhi)允(yun)許(xu)有一個(ge)接頭(tou)。焊點不應(ying)有未熔合和過熔等(deng)(deng)缺陷。


3. 外觀(guan)


墊片表面應(ying)平整(zheng)、無翹曲(qu)變(bian)形，不允許有裂紋、褶皺(zhou)、劃傷等可能影響使用(yong)性能的缺陷(xian)存在(zai)。邊緣切割應(ying)整(zheng)齊，金(jin)屬沖齒板與柔性石(shi)墨層應(ying)結合良好。


4. 性能

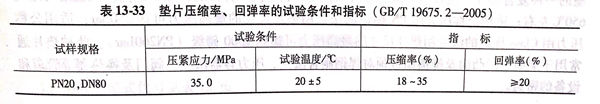

 a. 墊片的壓縮率和回(hui)彈率的試驗條件和指(zhi)標見表(biao)13-33.



 b. 墊片應力松弛(chi)率的試(shi)驗(yan)條(tiao)件和指標見表 13-34。



 c. 墊片泄漏(lou)率的試驗條件和指標(biao)見表 13-35。




三(san)、標(biao)記(ji)

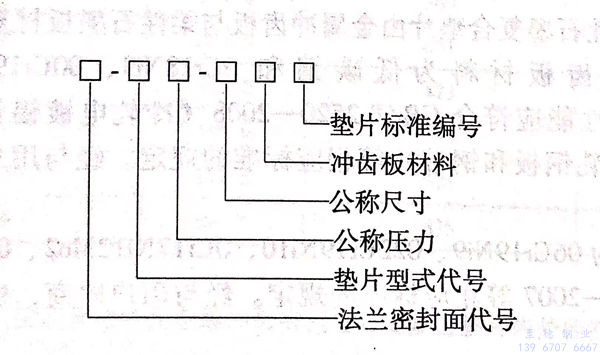

1. 標(biao)記(ji)方法


雜 4.jpg


2. 標記示例


 a. PN10,DN100,金屬沖齒(chi)板(ban)材料為06Cr19Ni9的突面管(guan)法蘭用內外(wai)包邊型柔(rou)性(xing)石墨(mo)復合墊片，標記(ji)為：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005


 b. PN25,DN200,金屬(shu)沖齒板材料為(wei)06Cr19Ni9的凹凸(tu)面(mian)管法蘭用內包邊型柔性石(shi)墨復合墊片，標記(ji)為(wei)：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005


 c. PN50,DN300,金屬沖齒板材料為06Cr19Ni9的榫槽面(mian)管法蘭(lan)用基本型柔性石墨復合(he)墊(dian)片，標記為：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
