香蕉app免费视频在线观看免费

Cr-Ni系奧氏體不銹(xiu)鋼以鎳為主要奧氏體化元素，鎳含量至少要在8％，最高可達30％。為保證鋼的不銹性和耐蝕性，鉻含量一般不低于17％。其基礎牌號為18-8型不銹(xiu)鋼，該鋼種的鉻、鎳含量分別為19％和10％，在氧化性介質中耐蝕性優良，在多種不太強的腐蝕性環境中也表現良好。為了提高其在各種不同使用條件下及較強腐蝕性環境中的耐蝕性能，鋼的合金成分在兩個方面進行發展和改進：一方面是提高鉻、鎳含量，鉻可以提高到25％以上，鎳甚至可達到30％；另一方面是向鋼中添加諸如鉬、銅、硅、氮、鈦和鈮等其他合金元素。該鋼種的碳含量一般都比較低，目前常用牌號的碳含量多低于8％，并且有越來越多的牌號達到超低碳（≤0.03％）甚至更低的水平（≤0.02％）。

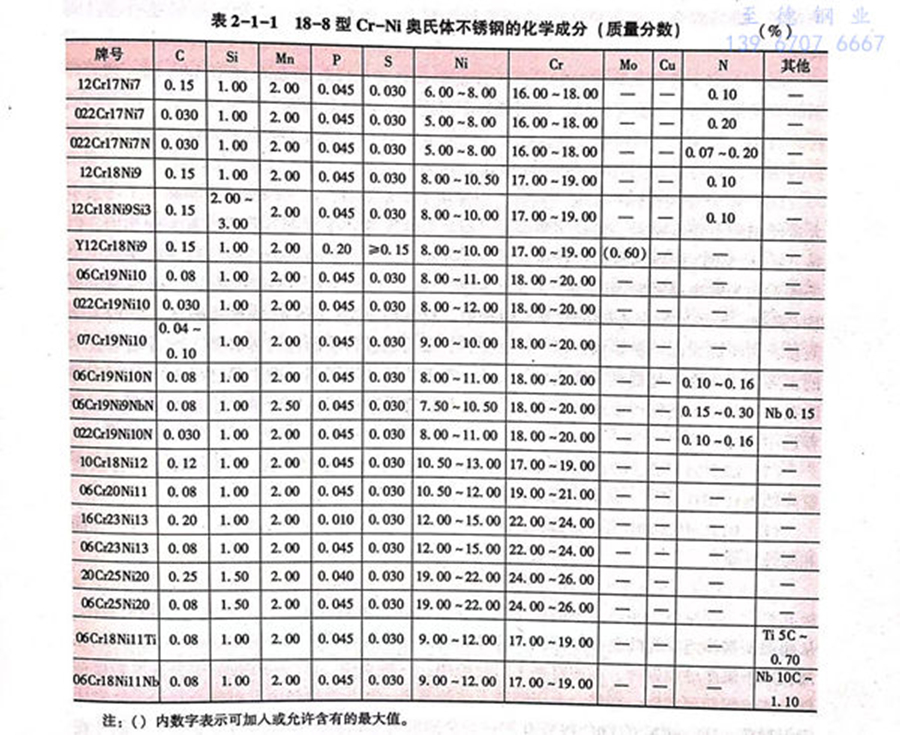

18-8型Cr-Ni奧氏體不銹鋼，隨著不同性能的差異，演變出12Cr17Ni7、12Cr18Ni9、Y12Cr18Ni9、06Cr19Ni10、06Cr18Ni11Ti、06Cr18Ni11Nb、022Cr17Ni7、022Cr19Ni10、022Cr19Ni10N等牌號，各牌號成分上略有差異，用途也不盡相同（見表2-1-1）。

(1) 12Cr17Ni7鋼合金(jin)化程度最(zui)低。其(qi)最(zui)大特點是組織具有亞穩性(xing)，冷作硬化能力(li)最(zui)強(qiang)，可根據不同(tong)(tong)強(qiang)度的要求，通過適當的變形處(chu)理，在(zai)1/4、1/2、3/4硬化態和固(gu)溶狀態下(xia)使用。但(dan)是強(qiang)度提(ti)高(gao)的同(tong)(tong)時(shi)，塑(su)韌性(xing)明(ming)顯下(xia)降。同(tong)(tong)時(shi)，由于(yu)較高(gao)的碳含量和較低的鉻含量使得其(qi)耐蝕性(xing)能也(ye)較弱(ruo)。

（2）12Cr18Ni9鋼(gang)中鉻、鎳含量均有提高，因此(ci)材料為穩定的(de)奧(ao)(ao)氏體(ti)組織。其(qi)特點是(shi)強度稍(shao)低，但耐(nai)(nai)蝕性稍(shao)好。主要在退(tui)火(huo)狀態下使用，具有很高的(de)室溫塑(su)性，易(yi)于冷成型，在耐(nai)(nai)蝕、耐(nai)(nai)熱方面是(shi)最(zui)通用的(de)一種(zhong)奧(ao)(ao)氏體(ti)不銹(xiu)鋼(gang)。

（3）Y12Cr18Ni9鋼(gang)(gang)特點是硫含(han)量(liang)較高，因(yin)而改進了(le)它的(de)機加(jia)工性(xing)能，使之成(cheng)為易(yi)切削(xue)鋼(gang)(gang)。但(dan)由(you)于硫含(han)量(liang)的(de)增加(jia)導致鋼(gang)(gang)中(zhong)MnS夾雜(za)含(han)量(liang)增加(jia)，其成(cheng)型性(xing)和(he)耐(nai)蝕性(xing)比12Cr18Ni9鋼(gang)(gang)稍差。

（4）06Cr19Ni10鋼(gang)碳含(han)量(liang)(liang)小于0.08％，并適當提高(gao)了鎳(nie)和(he)鉻含(han)量(liang)(liang)，因此其耐蝕(shi)性能(neng)特別是耐晶間(jian)(jian)腐(fu)(fu)(fu)蝕(shi)性能(neng)優(you)于12Cr17Ni7、12Cr18Ni9 和(he)Y12Cr18Ni9，力(li)學性能(neng)與12Cr18Ni9鋼(gang)相近(jin)。降低碳含(han)量(liang)(liang)雖提高(gao)了抗晶間(jian)(jian)腐(fu)(fu)(fu)蝕(shi)的(de)能(neng)力(li)，但在高(gao)溫下(xia)長期運(yun)行仍(reng)能(neng)引起晶間(jian)(jian)腐(fu)(fu)(fu)蝕(shi)。

（5）為完全避免晶間腐蝕(shi)的(de)出現，開發了(le)06Cr18Ni11Ti和06Cr18Ni11Nb鋼(gang)。這(zhe)兩種(zhong)鋼(gang)的(de)特點(dian)是分別采用穩(wen)定(ding)化元素(su)鈦和鈮(ni)在(zai)適(shi)當(dang)熱(re)處理工(gong)藝下與鋼(gang)中的(de)碳元素(su)優先結合形成穩(wen)定(ding)的(de)TiC和NbC，從而阻止富鉻碳化物(wu)在(zai)晶界的(de)沉淀，使這(zhe)兩種(zhong)鋼(gang)具有良好的(de)抗晶間腐蝕(shi)的(de)能(neng)力，其力學性(xing)能(neng)與12Cr18Ni9和06Cr19Ni10相當(dang)。

（6）國內在(zai)(zai)相(xiang)當(dang)長一段時間(jian)內曾廣(guang)泛使(shi)用(yong)1Cr18Ni9Ti。1Cr18Ni9Ti是蘇聯軍(jun)工(gong)體(ti)系中大量使(shi)用(yong)的(de)(de)不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)材料，包括飛機制造、核潛艇(ting)制造等(deng)，在(zai)(zai)歷(li)史上發揮過重要的(de)(de)作用(yong)。但是，1Cr18Ni9Ti材料本身在(zai)(zai)設(she)計時有著(zhu)先天的(de)(de)缺陷。當(dang)時在(zai)(zai)沒有爐外精煉技(ji)術(shu)的(de)(de)特定歷(li)史條件下，為(wei)解(jie)決晶間(jian)腐蝕(shi)問題，采用(yong)了鈦穩定化技(ji)術(shu)。但是由于鋼(gang)(gang)中含(han)鈦，很容易生成TiN夾(jia)雜，導致此鋼(gang)(gang)在(zai)(zai)連鑄(zhu)時發生節瘤現(xian)象。更致命(ming)的(de)(de)是，TiN夾(jia)雜嚴重破壞(huai)不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)表面(mian)質(zhi)量，對于高(gao)表面(mian)質(zhi)量要求的(de)(de)軍(jun)工(gong)產(chan)品生產(chan)，不(bu)(bu)(bu)(bu)(bu)得已進(jin)行表面(mian)修(xiu)磨等(deng)處理。隨(sui)著(zhu)冶金技(ji)術(shu)的(de)(de)發展，工(gong)業生產(chan)超低碳不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)已經實現(xian)。為(wei)此，國外不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)標準中早已把1Cr18Ni9Ti排除在(zai)(zai)外。我國不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)行業通過大量調研(yan)及工(gong)作，在(zai)(zai)最新的(de)(de)不(bu)(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)標準中也(ye)將此鋼(gang)(gang)列為(wei)不(bu)(bu)(bu)(bu)(bu)推薦選用(yong)牌號。

（7）022Cr17Ni7、022Cr19Ni10分(fen)別在12Cr17Ni7、06Cr19Ni10牌號基礎上，將碳含量降低(di)到0.03％以下，從而確保無晶(jing)間(jian)腐蝕(shi)。

（8）022Cr19Ni10N是在022Cr19Ni10基(ji)礎上添(tian)加0.1％～0.25％N，以(yi)提高力學性能和耐蝕(shi)性能。

在(zai)18-8型(xing)Cr-Ni系(xi)奧(ao)(ao)氏體(ti)(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)體(ti)(ti)系(xi)中，鉻、鎳當量(liang)適(shi)當的(de)(de)條件下(xia)，奧(ao)(ao)氏體(ti)(ti)組(zu)織(zhi)(zhi)會極其穩(wen)(wen)定(ding)，同時(shi)(shi)由于(yu)(yu)相對簡單(dan)的(de)(de)中間(jian)相，在(zai)適(shi)宜熱處(chu)理制度(du)(du)(du)下(xia)，可以(yi)杜絕中間(jian)相的(de)(de)析出，從而保(bao)證(zheng)基體(ti)(ti)組(zu)織(zhi)(zhi)為(wei)純奧(ao)(ao)氏體(ti)(ti)組(zu)織(zhi)(zhi)。這(zhe)樣的(de)(de)基體(ti)(ti)材(cai)料具有(you)非常優良的(de)(de)塑韌性(xing)，并(bing)且可以(yi)在(zai)液氦以(yi)下(xia)溫度(du)(du)(du)繼續保(bao)持，因而得(de)到了(le)廣泛應用。一般來說(shuo)，19Cr-10Ni的(de)(de)成分(fen)(fen)基本能保(bao)證(zheng)奧(ao)(ao)氏體(ti)(ti)組(zu)織(zhi)(zhi)的(de)(de)穩(wen)(wen)定(ding)性(xing)。當然，由于(yu)(yu)制造工藝的(de)(de)差異，在(zai)此類材(cai)料中有(you)時(shi)(shi)候會有(you)少量(liang)鐵素體(ti)(ti)組(zu)織(zhi)(zhi)存在(zai)。18Cr-8Ni的(de)(de)06Cr19Ni10 鋼(gang)(gang)在(zai)完全固(gu)溶時(shi)(shi)也(ye)以(yi)奧(ao)(ao)氏體(ti)(ti)組(zu)織(zhi)(zhi)為(wei)主(zhu)要(yao)基體(ti)(ti)，但是(shi)在(zai)大變形和未充分(fen)(fen)固(gu)溶條件下(xia)，會有(you)少量(liang)的(de)(de)馬氏體(ti)(ti)組(zu)織(zhi)(zhi)存在(zai)。進一步降低鉻、鎳含量(liang)，比(bi)如17Cr-7Ni的(de)(de)12Cr17Ni7不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)，其奧(ao)(ao)氏體(ti)(ti)組(zu)織(zhi)(zhi)穩(wen)(wen)定(ding)性(xing)較差，也(ye)稱為(wei)亞穩(wen)(wen)奧(ao)(ao)氏體(ti)(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)。馬氏體(ti)(ti)組(zu)織(zhi)(zhi)的(de)(de)存在(zai)，可以(yi)極大地提(ti)高不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)(de)強度(du)(du)(du)。人們利用12Cr17Ni7不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)(de)這(zhe)種(zhong)特性(xing)，制造出高強度(du)(du)(du)的(de)(de)不(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)部件，廣泛應用于(yu)(yu)鐵路(lu)車廂、礦山設(she)備(bei)等(deng)領域。

為了(le)保證18-8型Cr-Ni系(xi)(xi)奧氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)耐蝕(shi)性能(neng)(neng)，要求其中的(de)碳含量(liang)盡(jin)量(liang)低，由此發展出了(le)超低碳的(de)022Cr17Ni7和022Cr19Ni10奧氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)。碳含量(liang)降低帶來耐蝕(shi)性能(neng)(neng)的(de)提升，但同時材料的(de)強度進(jin)一步降低。為了(le)彌補這一弱勢(shi)，采用(yong)氮合金(jin)化(hua)技術(shu)以(yi)提高(gao)18-8型Cr-Ni系(xi)(xi)奧氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)力(li)學性能(neng)(neng)。含氮18-8型Cr-Ni系(xi)(xi)奧氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)因(yin)兼具高(gao)強度和良好的(de)耐蝕(shi)性，迅速得到了(le)用(yong)戶的(de)認可。目前(qian)，在(zai)技術(shu)要求許(xu)可的(de)情況下(xia)，06Cr19Ni10N和022Cr19Ni10N 普遍替代了(le)06Cr19Ni10和022Cr19Ni10。在(zai)核工程領域，控氮型（N≤0.10％）Cr-Ni系(xi)(xi)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)更(geng)是得到了(le)廣泛應用(yong)。

核(he)(he)反(fan)(fan)應(ying)(ying)堆(dui)(dui)(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)共(gong)同(tong)特點是：（1）較好的(de)(de)耐(nai)蝕性(xing)(xing)能，主要(yao)(yao)包(bao)括耐(nai)點蝕、縫隙腐蝕、晶間腐蝕及動(dong)水腐蝕；（2）較高(gao)的(de)(de)力(li)學性(xing)(xing)能，既(ji)包(bao)括較高(gao)的(de)(de)強(qiang)度，也要(yao)(yao)求良好的(de)(de)塑(su)韌性(xing)(xing)以(yi)(yi)滿足制造(zao)加(jia)工的(de)(de)要(yao)(yao)求和(he)防止輻照(zhao)脆(cui)化(hua)。因此，核(he)(he)反(fan)(fan)應(ying)(ying)堆(dui)(dui)(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)均要(yao)(yao)求較高(gao)的(de)(de)晶粒度級(ji)別(bie)和(he)完全固溶處理。隨著氮(dan)(dan)在(zai)(zai)奧氏(shi)體(ti)(ti)(ti)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)中的(de)(de)有益作用(yong)(yong)(yong)被(bei)發(fa)(fa)現，含氮(dan)(dan)和(he)控(kong)氮(dan)(dan)的(de)(de)奧氏(shi)體(ti)(ti)(ti)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)被(bei)廣(guang)泛應(ying)(ying)用(yong)(yong)(yong)于(yu)(yu)核(he)(he)反(fan)(fan)應(ying)(ying)堆(dui)(dui)(dui)建造(zao)，特別(bie)是在(zai)(zai)堆(dui)(dui)(dui)內構件(jian)和(he)一回路管(guan)(guan)路系統等(deng)(deng)核(he)(he)心設(she)備上，以(yi)(yi)彌補奧氏(shi)體(ti)(ti)(ti)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)強(qiang)度偏低(di)的(de)(de)不(bu)(bu)(bu)(bu)足。含氮(dan)(dan)／控(kong)氮(dan)(dan)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)在(zai)(zai)長期輻照(zhao)下(xia)會脆(cui)化(hua)，且不(bu)(bu)(bu)(bu)同(tong)氮(dan)(dan)含量(liang)(liang)對(dui)應(ying)(ying)不(bu)(bu)(bu)(bu)同(tong)的(de)(de)輻照(zhao)劑量(liang)(liang)。因此，對(dui)于(yu)(yu)用(yong)(yong)(yong)于(yu)(yu)堆(dui)(dui)(dui)內構件(jian)制造(zao)的(de)(de)結構材(cai)料(liao)，不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)中的(de)(de)氮(dan)(dan)含量(liang)(liang)不(bu)(bu)(bu)(bu)允許超過0.10％。在(zai)(zai)我(wo)國(guo)，當(dang)前控(kong)氮(dan)(dan)鋼(gang)(gang)(gang)種主要(yao)(yao)用(yong)(yong)(yong)于(yu)(yu)生產(chan)制造(zao)核(he)(he)電站堆(dui)(dui)(dui)內構件(jian)和(he)一、二(er)、三級(ji)設(she)備等(deng)(deng)的(de)(de)材(cai)料(liao)，包(bao)括鍛(duan)件(jian)、板材(cai)、棒(bang)材(cai)和(he)管(guan)(guan)材(cai)等(deng)(deng)，在(zai)(zai)核(he)(he)電站建造(zao)中作為關(guan)鍵結構材(cai)料(liao)之(zhi)一發(fa)(fa)揮了(le)重大作用(yong)(yong)(yong)。為滿足核(he)(he)反(fan)(fan)應(ying)(ying)堆(dui)(dui)(dui)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)性(xing)(xing)能要(yao)(yao)求，對(dui)材(cai)料(liao)的(de)(de)冶金質(zhi)量(liang)(liang)也提出(chu)了(le)嚴格的(de)(de)要(yao)(yao)求，如對(dui)影響耐(nai)蝕性(xing)(xing)的(de)(de)非金屬(shu)夾(jia)雜物等(deng)(deng)級(ji)，對(dui)核(he)(he)運行(xing)環境下(xia)的(de)(de)鈷、銅、硼(peng)元素含量(liang)(liang)的(de)(de)限制等(deng)(deng)。堆(dui)(dui)(dui)內構件(jian)主要(yao)(yao)由不(bu)(bu)(bu)(bu)同(tong)尺(chi)寸(cun)的(de)(de)鍛(duan)件(jian)、板材(cai)、棒(bang)材(cai)和(he)管(guan)(guan)材(cai)（包(bao)括異(yi)型(xing)管(guan)(guan)）的(de)(de)奧氏(shi)體(ti)(ti)(ti)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)加(jia)工而成，板材(cai)和(he)鍛(duan)件(jian)占(zhan)其中的(de)(de)絕(jue)大部分(fen)。我(wo)國(guo)核(he)(he)電堆(dui)(dui)(dui)內構件(jian)的(de)(de)主體(ti)(ti)(ti)材(cai)料(liao)選用(yong)(yong)(yong)的(de)(de)也是與(yu)Z3CN18-10與(yu)Z2CN19-10相當(dang)的(de)(de)022Cr19Ni10N（控(kong)氮(dan)(dan)304型(xing)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)），目(mu)前在(zai)(zai)我(wo)國(guo)二(er)代核(he)(he)電、AP1000和(he)華龍一號上廣(guang)泛應(ying)(ying)用(yong)(yong)(yong)。

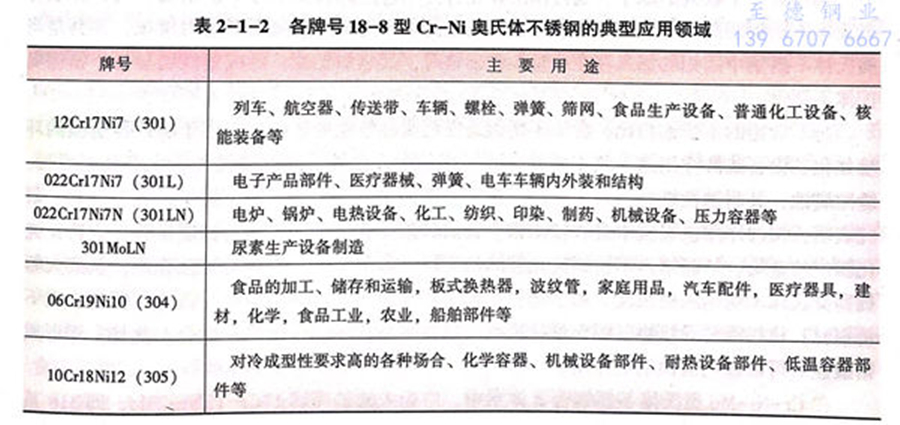

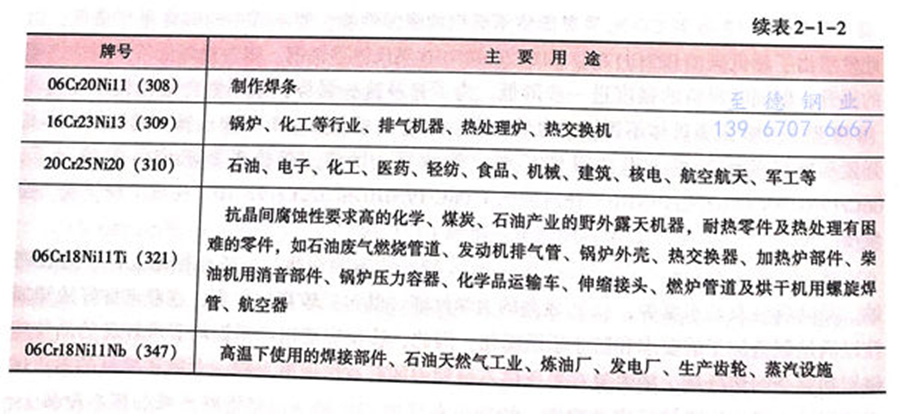

奧氏(shi)(shi)體不銹(xiu)鋼是(shi)不銹(xiu)鋼中(zhong)最重要的鋼種(zhong)，該類鋼是(shi)一種(zhong)十分優良的材料，有極好的抗腐蝕性(xing)和生物相容(rong)性(xing)，因而在(zai)化學工業、沿(yan)海、食品、生物醫學、石油化工等領域中(zhong)得到廣(guang)泛應用(yong)。表2-1-2給(gei)出(chu)了各牌(pai)號18-8型Cr-Ni奧氏(shi)(shi)體不銹(xiu)鋼的典型應用(yong)領域。
