022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。


  022Cr18Ti 不銹鋼的開始(shi)熱(re)加工(gong)溫(wen)度為(wei)1050～1150℃，終止(zhi)溫(wen)度為(wei)705～790℃，空冷。該鋼熱(re)軋(ya)帶(dai)在(zai)罩式爐內(nei)退火(huo)，退火(huo)溫(wen)度為(wei)825～875℃，時間不小于8h；冷軋(ya)帶(dai)在(zai)連續退火(huo)爐中退火(huo)，溫(wen)度控制在(zai)850～860℃，退火(huo)后的力學性能見表9.28。

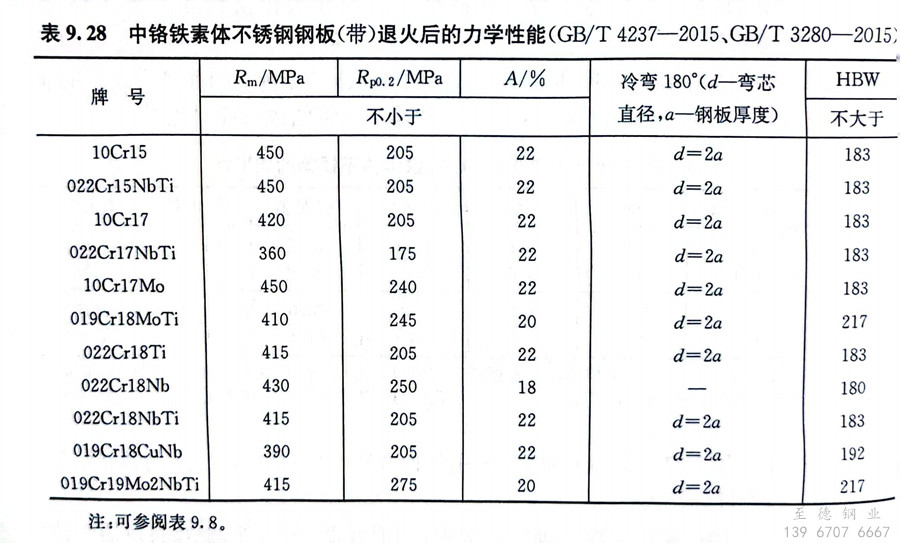

表 28.jpg


  022Cr18Ti 不銹鋼適于制造生產(chan)硝酸、氨酸等要求耐氧化酸的容(rong)器(qi)和管(guan)道設備，可(ke)以部(bu)分代替18Cr-8Ni奧(ao)氏體(ti)不銹鋼，也可(ke)用于建筑內外裝飾、車輛部(bu)件、廚(chu)房用具(ju)、餐具(ju)等。
