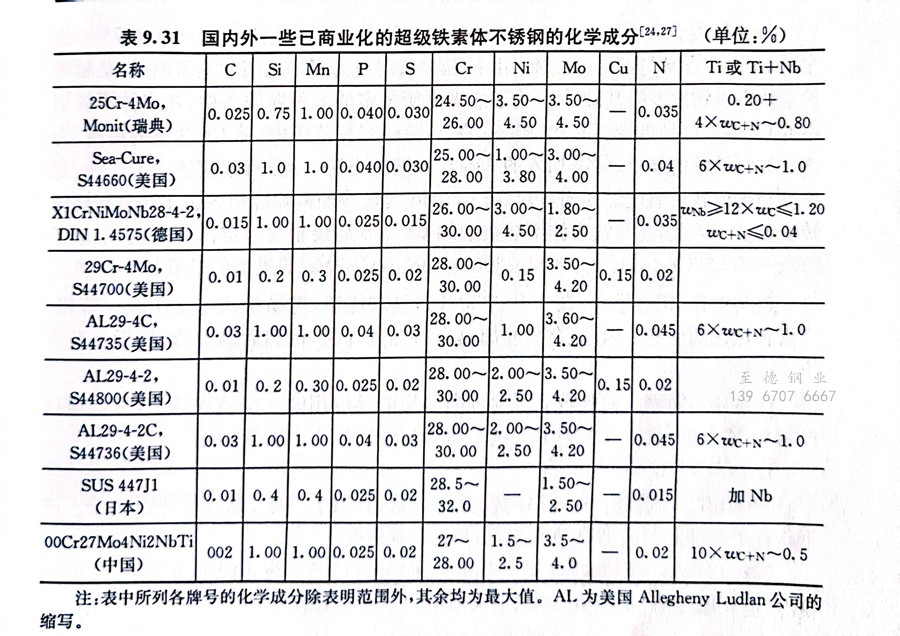

超級鐵素體不銹鋼產生于20世紀70～80年代，當時工業發展急需能適應各種水質條件的換熱器材料，尤其是以海水為冷卻介質的電廠表面冷凝器。為此，許多國家開發了高鉻鉬的超級鐵素體不銹鋼，即鉻：＞25％、鉬：＞2％，其耐點蝕和耐縫隙腐蝕的性能遠優于常規鐵素體(ti)不銹鋼，相當于超(chao)級奧氏體不銹鋼，其耐點蝕指數PREN（wc＋3.3wmo）≥35，最高可達40以上。表9.31為已商業化的超級鐵素體不銹鋼的化學成分。

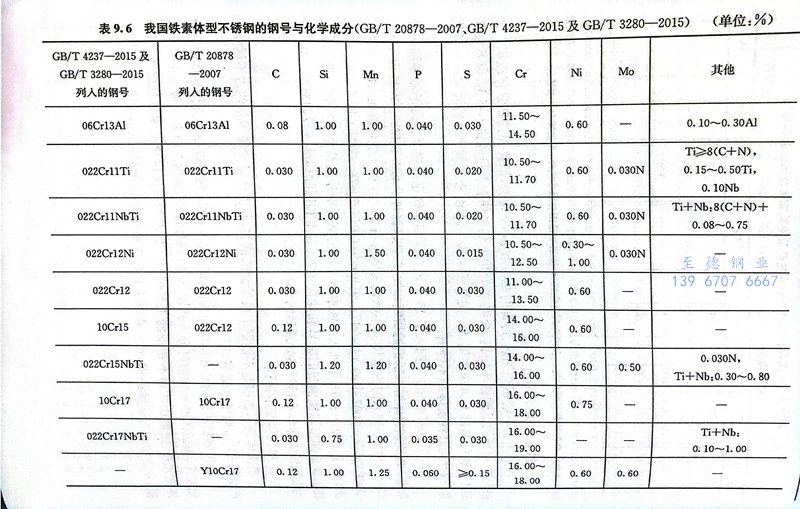

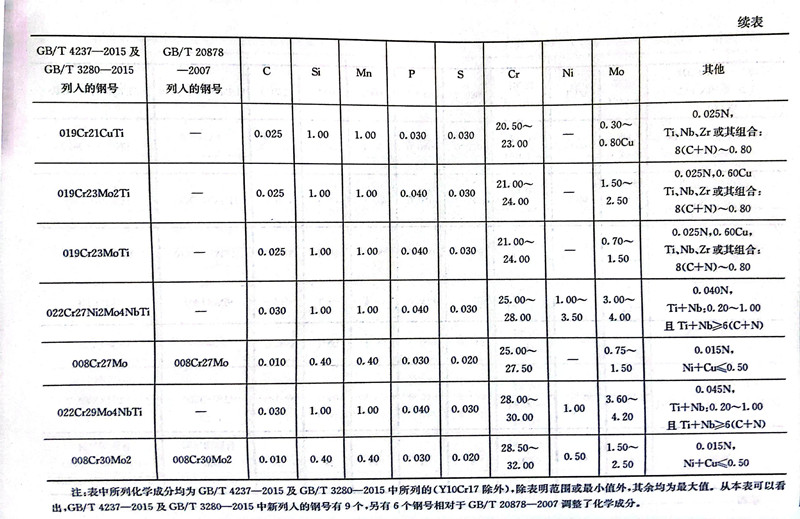

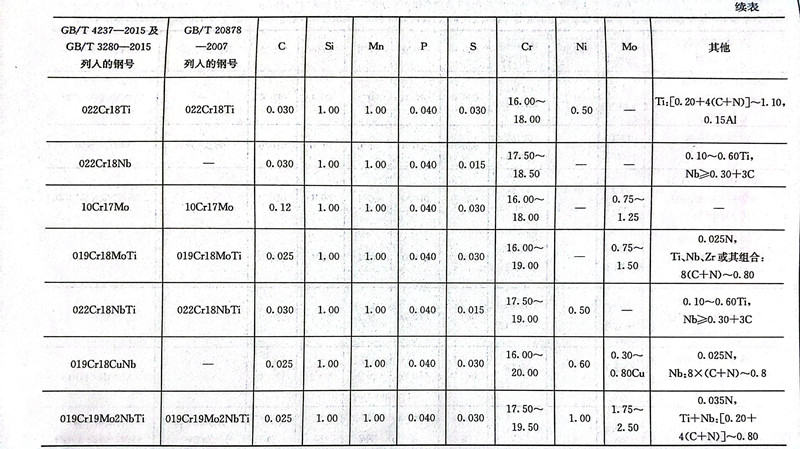

超(chao)級鐵素體不(bu)(bu)銹(xiu)鋼(gang)按(an)碳、氮含量(liang)的不(bu)(bu)同，可區分為高純(chun)和一(yi)般純(chun)度兩(liang)類(lei)。前者(zhe)碳：≤0.01％、氮：≤0.015％、碳+氮：≤0.01％；后(hou)者(zhe)采用(yong)(yong)加(jia)入(ru)Ti、Nb穩(wen)定化(hua)(hua)措施(shi)以防止敏化(hua)(hua)后(hou)耐蝕性(xing)(xing)降低(di)。高純(chun)超(chao)級鐵素體不(bu)(bu)銹(xiu)鋼(gang)性(xing)(xing)能(neng)好，但生產成本偏高，除(chu)在特殊情況下一(yi)般不(bu)(bu)被采用(yong)(yong)；一(yi)般純(chun)度并加(jia)人穩(wen)定化(hua)(hua)元素一(yi)類(lei)，可采用(yong)(yong)通用(yong)(yong)不(bu)(bu)銹(xiu)鋼(gang)裝(zhuang)備進行生產，其性(xing)(xing)能(neng)亦可達到高純(chun)度類(lei)的水平，因此(ci)采用(yong)(yong)較(jiao)多。GB/T 4237-2015和GB/T 3080-2015納入(ru)了4個超(chao)級鐵素體不(bu)(bu)銹(xiu)鋼(gang)（見表9.6）。
由于電力行業使用鐵素體不銹鋼制作熱交換器和冷凝器用不銹(xiu)鋼焊管日益增多，以替代銅材、鈦合金，我國制定了GB/T 30066-2013《熱交換器和冷凝器用鐵素體不銹鋼焊接鋼管》，共列入了23個牌號，其中低鉻類5個、中鉻類6個、高鉻類4個，其余8個為超級鐵素體不銹鋼，超級鐵素體不銹鋼用于氯離子濃度高的海水等介質。外徑不大于60mm、壁厚不大于2.7mm時，鋼管應以冷軋鋼帶為原料，采用不添加填充金屬的自動焊接方法制造。
GB/T 30066-2013中列人的8個超級鐵素體不銹鋼牌號為008Cr27Mo、022Cr27Ni2Mo4NbTi、022Cr29Mo4NbTi、008Cr30Mo2、019Cr25Mo4Ni4NbTi、008Cr29Mo4、008Cr29Mo4Ni2、012Cr28Ni4Mo2Nb。前面4個牌號亦列入了GB／T 3280-2015，其化學成分見表9.6，但略有差異，主要是對S、P、的要求更為嚴格。其余的4個牌號：019Cr25Mo4Ni4NbTi即瑞典的25Cr-4Mo（Monit）鋼，008Cr29Mo4 即美國的29Cr-4Mo（S44700）鋼，008Cr29Mo4Ni2 即美國的AL29-4-2（S44800）鋼，012Cr28Ni4Mo2Nb即德國的X1CrNiMoNb28-4-2鋼，這些鋼的化學成分見表9.31。
Cr、Mo復合(he)合(he)金(jin)(jin)化是超級(ji)(ji)鐵素(su)體不銹(xiu)(xiu)(xiu)鋼(gang)的(de)(de)(de)合(he)金(jin)(jin)化特點，Strecher于1974年公布(bu)的(de)(de)(de)Cr、Mo含(han)量與鋼(gang)的(de)(de)(de)耐(nai)點蝕(shi)、耐(nai)縫隙腐蝕(shi)、耐(nai)應力腐蝕(shi)之(zhi)間的(de)(de)(de)關系曲線，是超級(ji)(ji)鐵素(su)體不銹(xiu)(xiu)(xiu)鋼(gang)發展(zhan)的(de)(de)(de)基礎(chu)。為了(le)能滿(man)足(zu)所規定的(de)(de)(de)3種腐蝕(shi)條件，鐵素(su)體不銹(xiu)(xiu)(xiu)鋼(gang)中(zhong)(zhong)的(de)(de)(de)Cr、Mo含(han)量需(xu)恰(qia)當配比(bi)，當wc在25％～32％范圍內，隨Cr含(han)量的(de)(de)(de)提高(gao)，為滿(man)足(zu)對(dui)耐(nai)蝕(shi)性(xing)的(de)(de)(de)要求(qiu)，所需(xu)加入的(de)(de)(de)Mo含(han)量隨之(zhi)下降(jiang)。此(ci)外，還應考慮(lv)Cr、Mo對(dui)脆(cui)性(xing)和(he)韌脆(cui)轉變溫(wen)度(du)的(de)(de)(de)影(ying)響，過(guo)高(gao)的(de)(de)(de)Cr、Mo含(han)量將(jiang)加劇脆(cui)性(xing)相的(de)(de)(de)析出和(he)升高(gao)韌脆(cui)轉變溫(wen)度(du)。因(yin)此(ci)，超級(ji)(ji)鐵素(su)體不銹(xiu)(xiu)(xiu)鋼(gang)中(zhong)(zhong)的(de)(de)(de)Cr、Mo均限制在一定范圍之(zhi)內，形成了(le)25Cr-4Mo、27Cr-4Mo、28Cr-2Mo、29Cr-4Mo、30Cr-2Mo等類型的(de)(de)(de)鐵素(su)體不銹(xiu)(xiu)(xiu)鋼(gang)。
這類鋼(gang)鉻、鉬含(han)量(liang)高(gao)，在600～950℃加熱(re)和(he)停留，極(ji)易(yi)析出σ、X、Laves等相(xiang)，嚴(yan)重惡化鋼(gang)的(de)性能(neng)。因此，在高(gao)溫(wen)加熱(re)進行熱(re)處理時(shi)，保溫(wen)后需急冷，焊后也要求快速冷卻。
鐵素(su)體(ti)不銹鋼的(de)韌脆轉(zhuan)變溫度過高是影響其(qi)應用(yong)的(de)一個重要因素(su)，可(ke)以通過控(kong)制C、N含量，熱處(chu)理時采用(yong)快(kuai)速冷卻和減小截面尺(chi)寸予以解決。
