Cr13型不銹鋼因含有大量鉻元素，過冷奧氏體的穩定性較高，因此這類不銹鋼高溫加熱后在空氣中冷卻即可以獲得馬氏體組織。鍛后如冷卻較快（在空氣中冷卻），由于變形的殘余應力及組織轉變的共同影響，常會使鍛件表面產生裂紋，這種開裂傾向因鋼中碳含量增高而增大，因此對這類鋼鍛后應緩慢冷卻，并及時地進行軟化處理。
Cr13型(xing)不銹鋼的軟化處理可(ke)以兩種方式(shi)進行(xing)：
1. 高溫回火
將鍛件加熱至700～800℃保溫2～6h后空冷，對形狀簡單的鍛件基本上可避免鍛造裂紋。12Cr13鋼高溫回火后的硬度為170～200HB，20Cr13、30Cr13、40Cr13鋼為200～230HB。
2. 完全(quan)退火

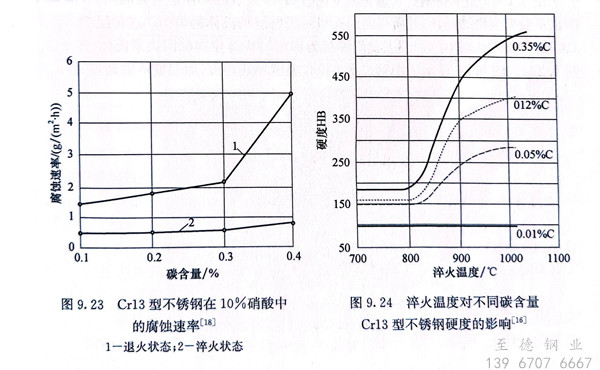

將鍛件加(jia)熱至840～900℃（較常用的(de)(de)(de)(de)(de)為(wei)860℃）保溫2～4h以后，以不大于(yu)25℃／h的(de)(de)(de)(de)(de)速(su)率冷(leng)卻至600℃后空冷(leng)，12Cr13與20Cr13鋼(gang)的(de)(de)(de)(de)(de)硬(ying)度可(ke)降(jiang)至170HB以下，30Cr13與40Cr13鋼(gang)可(ke)降(jiang)至217HB以下。退火(huo)后的(de)(de)(de)(de)(de)Cr13型不銹鋼(gang)的(de)(de)(de)(de)(de)耐蝕(shi)性能比較低(di)，尤其是碳含(han)量較高的(de)(de)(de)(de)(de)鋼(gang)更是如此(ci)（圖9.23）。這(zhe)是因為(wei)退火(huo)的(de)(de)(de)(de)(de)鋼(gang)中存在大量的(de)(de)(de)(de)(de)碳化鉻，不僅使固溶體中的(de)(de)(de)(de)(de)鉻含(han)量降(jiang)低(di)，并(bing)且這(zhe)些碳化鉻顆粒(li)與基體構(gou)成許(xu)多微電(dian)池，加(jia)速(su)了鋼(gang)的(de)(de)(de)(de)(de)腐蝕(shi)。
為了保證這類鋼有高的耐腐蝕性，Cr13型不銹鋼都是經過淬火-回火以后才使用的。這類鋼熱處理的可能性取決于γ→α相變的存在與否。含碳0.01％的06Cr13鋼由于不存在γ→α相變，不能通過淬火強化，而含碳0.35％的40Cr13鋼，高于800℃加熱（鋼的Ac1＝800℃）淬火后得到馬氏體組織，可以顯著地得到強化。含碳在這兩者之間的鋼，由于y→α相變不完全，淬火強化效果則較小一些。
這類鋼在淬火(huo)加(jia)(jia)熱(re)(re)時，隨(sui)加(jia)(jia)熱(re)(re)溫度(du)(du)的(de)(de)升(sheng)高(gao)，碳(tan)(tan)(tan)化(hua)物逐漸溶(rong)解，淬火(huo)后硬(ying)(ying)度(du)(du)升(sheng)高(gao)，見圖9.24。30Cr13與40Cr13兩種(zhong)鋼的(de)(de)碳(tan)(tan)(tan)含(han)量較高(gao)，淬火(huo)溫度(du)(du)也應(ying)(ying)高(gao)些，可保證碳(tan)(tan)(tan)化(hua)物充分溶(rong)解而得到高(gao)硬(ying)(ying)度(du)(du)。但(dan)如將溫度(du)(du)提得過(guo)高(gao)（超過(guo)1050℃），回火(huo)時碳(tan)(tan)(tan)化(hua)物的(de)(de)析出過(guo)程(cheng)強(qiang)烈，使(shi)鋼的(de)(de)耐腐蝕(shi)性(xing)能降低(di)（圖8.17）。30Cr13與40Cr13鋼淬火(huo)后的(de)(de)硬(ying)(ying)度(du)(du)一般為51～56HRC，組(zu)織(zhi)為馬氏體(ti)及碳(tan)(tan)(tan)化(hua)物。應(ying)(ying)該(gai)指出的(de)(de)是(shi)，Cr13型不銹(xiu)鋼導熱(re)(re)性(xing)低(di)，淬火(huo)時應(ying)(ying)緩慢加(jia)(jia)熱(re)(re)或(huo)經過(guo)預熱(re)(re)再加(jia)(jia)熱(re)(re)至淬火(huo)溫度(du)(du)。對(dui)于含(han)碳(tan)(tan)(tan)較高(gao)的(de)(de)30Cr13與40Cr13鋼，加(jia)(jia)熱(re)(re)時應(ying)(ying)該(gai)注意防(fang)止表面(mian)脫碳(tan)(tan)(tan)，因為脫碳(tan)(tan)(tan)的(de)(de)結(jie)果(guo)可使(shi)表面(mian)層出現鐵素(su)體(ti)及粗晶粒組(zu)織(zhi)，使(shi)淬火(huo)后硬(ying)(ying)度(du)(du)降低(di)。
