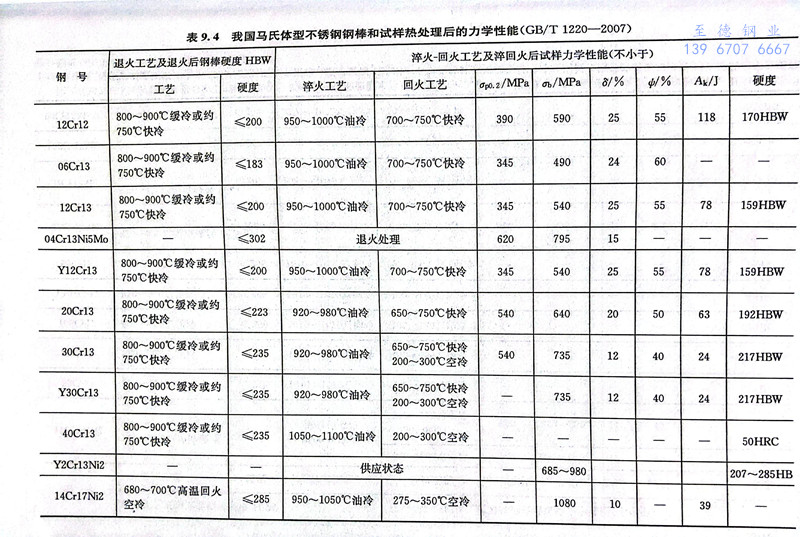

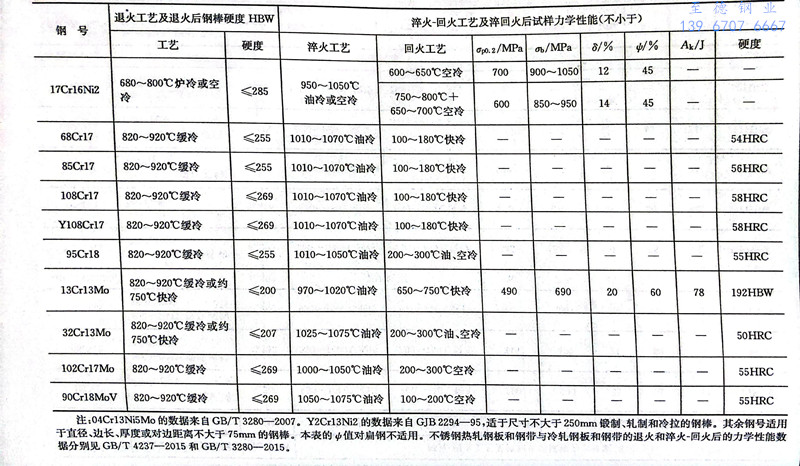

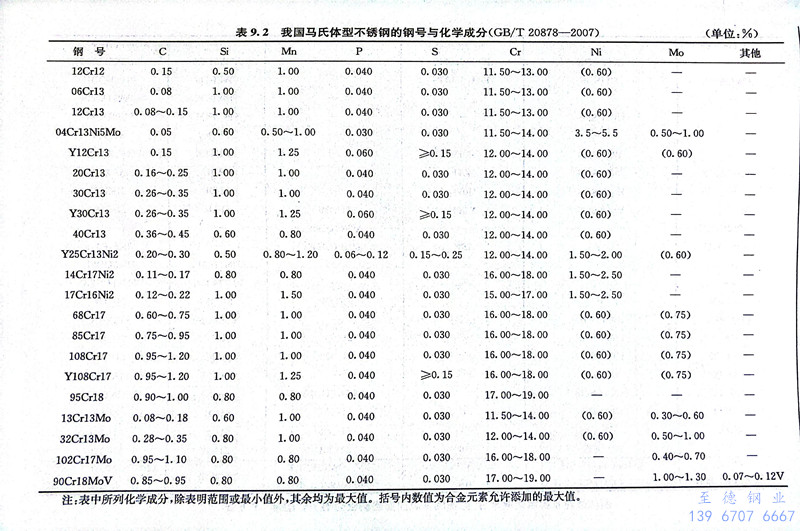

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

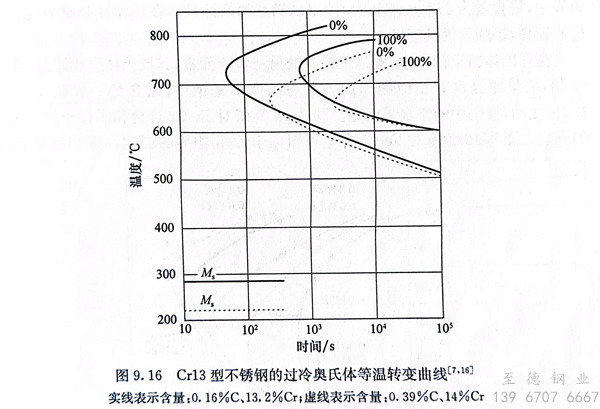

 Cr13型不(bu)銹(xiu)鋼因含(han)有(you)大量(liang)鉻(ge)元素(su)，過冷(leng)奧氏體的穩定性較高(gao)(gao)（圖9.16），因此這(zhe)(zhe)類不(bu)銹(xiu)鋼高(gao)(gao)溫(wen)加熱后(hou)在(zai)空氣(qi)中冷(leng)卻即可以獲得(de)馬氏體組(zu)織(zhi)(zhi)。鍛(duan)后(hou)如冷(leng)卻較快（在(zai)空氣(qi)中冷(leng)卻），由于變形的殘(can)余應力及(ji)組(zu)織(zhi)(zhi)轉變的共同影響，常會(hui)使(shi)鍛(duan)件表面(mian)產生裂紋，這(zhe)(zhe)種開裂傾向因鋼中碳含(han)量(liang)增高(gao)(gao)而增大，因此對這(zhe)(zhe)類鋼鍛(duan)后(hou)應緩慢冷(leng)卻，并及(ji)時地進行軟(ruan)化處理。
