香蕉app免费视频在线观看

高純Cr30Mo2、008Cr30Mo2、447J1

 高純Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼由于鉻含量高且含～2％Mo，因而，在含氯化物的水溶液中耐孔蝕和應(ying)力腐蝕(shi)；在耐全面腐蝕性能方面除優于316L不銹鋼 , 317L不銹鋼 ,2205不(bu)銹鋼 外，在NaOH和醋酸中，其耐蝕性與純鎳相當；在含NaClO₃等氧化劑的高溫NaOH中不僅優于高純Cr26Mo1不銹鋼而且優于純鎳，與此同時，此鋼還具有良好的韌性，加工成型性和可焊性。

一(yi)、化學成分

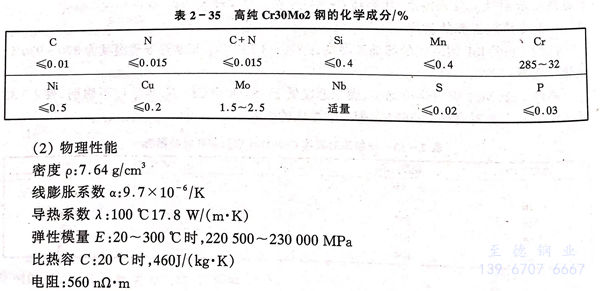

高純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼的(de)化學成分(fen)表2-35。

二、物理性能

密度p：7.64g／cm³

線膨脹系數α：9.7x10^-6／K

導熱系數入：100℃17.8 W／（m·K）

彈(dan)性模(mo)量E：20～300℃時，220500～230000 MPa

比熱容C：20℃時，460J／（kg·K）

電阻：560nΩ·m

三(san)、力學性能(neng)

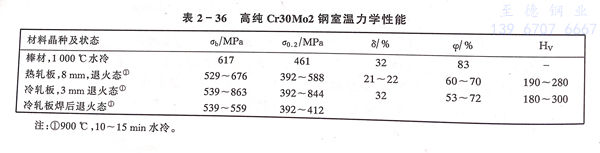

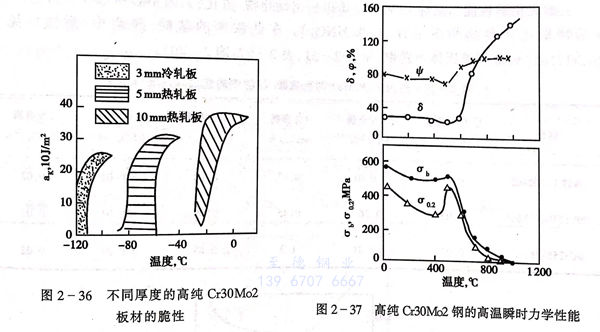

  高純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹(xiu)鋼(gang)(gang)，其室(shi)溫(wen)(wen)(wen)力學性(xing)(xing)(xing)能(neng)見(jian)表2-36，脆性(xing)(xing)(xing)轉(zhuan)變(bian)溫(wen)(wen)(wen)度(du)(du)(du)曲(qu)線見(jian)圖2-36。從(cong)表2-36可(ke)(ke)知，此鋼(gang)(gang)具有(you)較高的(de)塑性(xing)(xing)(xing)。從(cong)圖2-36可(ke)(ke)知，鋼(gang)(gang)的(de)脆性(xing)(xing)(xing)轉(zhuan)變(bian)溫(wen)(wen)(wen)度(du)(du)(du)隨板(ban)厚(hou)(hou)度(du)(du)(du)增加(jia)往(wang)高側移動，因此要(yao)求(qiu)韌性(xing)(xing)(xing)的(de)焊(han)接構件厚(hou)(hou)度(du)(du)(du)應≤6mm，如果設計6mm以上板(ban)厚(hou)(hou)，設計上應采用復合板(ban)。圖2-36示出不(bu)同(tong)厚(hou)(hou)度(du)(du)(du)的(de)高純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹(xiu)鋼(gang)(gang)板(ban)材(cai)的(de)脆性(xing)(xing)(xing)，3mm冷軋(ya)落板(ban)脆性(xing)(xing)(xing)轉(zhuan)變(bian)溫(wen)(wen)(wen)度(du)(du)(du)可(ke)(ke)低至-100℃以下。圖2-37系此鋼(gang)(gang)的(de)高溫(wen)(wen)(wen)力學性(xing)(xing)(xing)能(neng)。當高于～500℃加(jia)熱(re)時(shi)，高純(chun)Cr30Mo2不(bu)銹(xiu)鋼(gang)(gang)的(de)強度(du)(du)(du)下降，塑性(xing)(xing)(xing)（8％）明顯提高。當溫(wen)(wen)(wen)度(du)(du)(du)達到≥800℃時(shi)，強度(du)(du)(du)很低塑性(xing)(xing)(xing)很高，進而出現(xian)超塑性(xing)(xing)(xing)現(xian)象。

四、耐蝕性(xing)

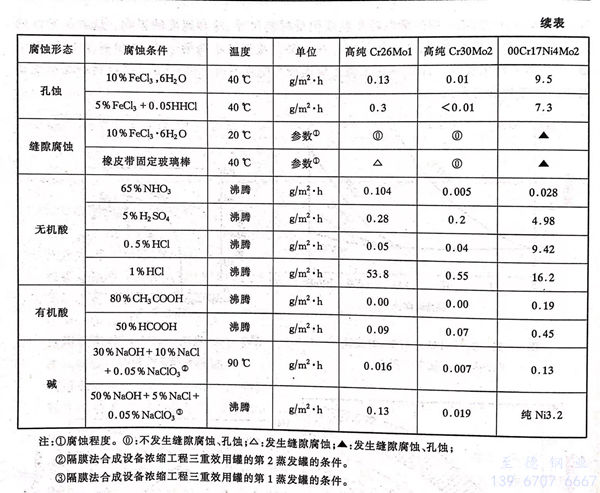

表2-31示出高(gao)純Cr30Mo2、008Cr30Mo2、，C26Mo1 及00Cr17Ni14Mo2在(zai)各種腐(fu)蝕條件下腐(fu)蝕試驗(yan)結果。

  a. 耐應力(li)腐蝕性

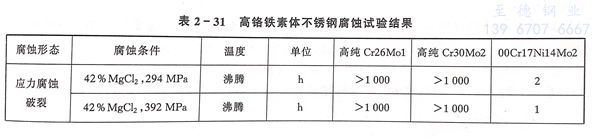

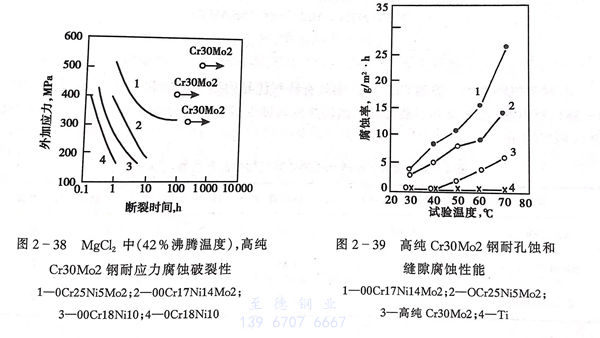

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在氯化物溶液中具有極好的耐應力腐蝕性，如表2-31、圖2-38所示，在42％沸騰MgCl₂中，即使承受高應力也不產生破裂。

  b. 耐(nai)孔蝕(shi)、縫隙腐蝕(shi)性(xing)

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于高Cr加2％Mo，低碳、氮，顯示出優異的耐孔蝕、縫隙腐蝕性能，例如表2-31、圖2-40所示，在10％FeCl₃·6H₂O，5％FeCl₃＋0.05mol HCl水溶液中，耐孔蝕、縫隙腐蝕性優于含2％Mo的Cr-Ni奧氏體和雙相(xiang)不銹鋼。

  c. 耐(nai)無機酸性能

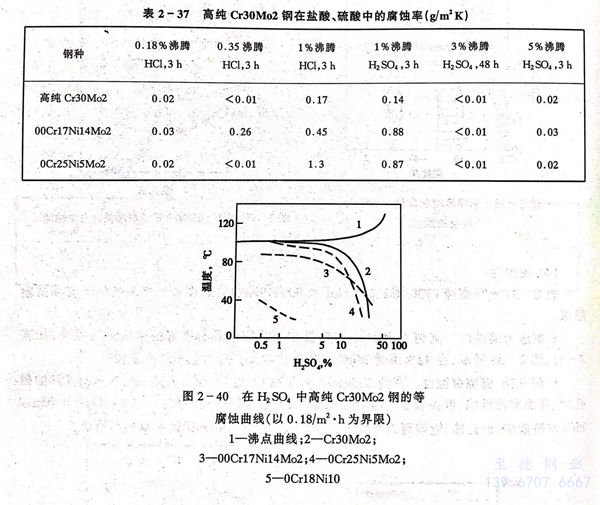

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼難以析出碳化物、氮化物，因不容易形成貧鉻層，所以有著特別優異耐晶間腐蝕性（65％HNO₃）。在低濃度的鹽酸、硫酸中，耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼（見表2-31，表2-37，圖2-40）。

d. 耐有(you)機酸(suan)腐蝕

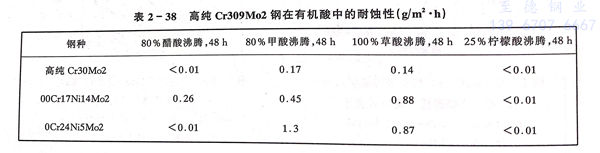

  高(gao)純(chun)（Cr30Mo2）447J1不(bu)銹(xiu)鋼具(ju)有特別優(you)異的(de)耐(nai)有機酸(suan)腐蝕性能（見表2-31、表2-38），對甲(jia)酸(suan)、乙酸(suan)及其混(hun)酸(suan)均顯示出優(you)異的(de)耐(nai)蝕性，高(gao)純(chun)Cr30Mo2 優(you)于00Cr17Ni14Mo2和0Cr25Ni5Mo。

e. 耐堿

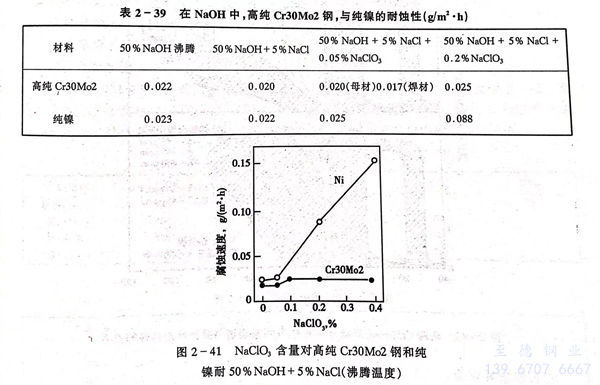

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在隔膜法合成NaOH制造的濃縮工序中有著優異的耐蝕性（見表2-31），在含NaCl，NaClO₃的NaOH中耐蝕性優于純Ni（見表2-39，圖2-41）。需要指出，在280℃，濃度為60％的NaOH中，只有當NaClO₃濃度超過100ppm時，Cr30Mo2鋼的腐蝕率才能從30～36mm／a降低到1～1.5mm／a。

五、冷熱加工和熱處理(li)

  高(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼與高(gao)純(chun)Cr26Mo1鋼相(xiang)似有(you)極佳的(de)熱(re)加(jia)工性(xing)能，適宜的(de)熱(re)加(jia)工溫度為870～1150℃。

  高純Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼熱處理為980～1020℃加熱后急冷(leng)。

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼冷(leng)(leng)加(jia)工硬化傾向小，深沖性好(hao)，延性小，易(yi)于冷(leng)(leng)加(jia)工，適于制(zhi)造冷(leng)(leng)沖壓部件(jian)。

六、焊接性能

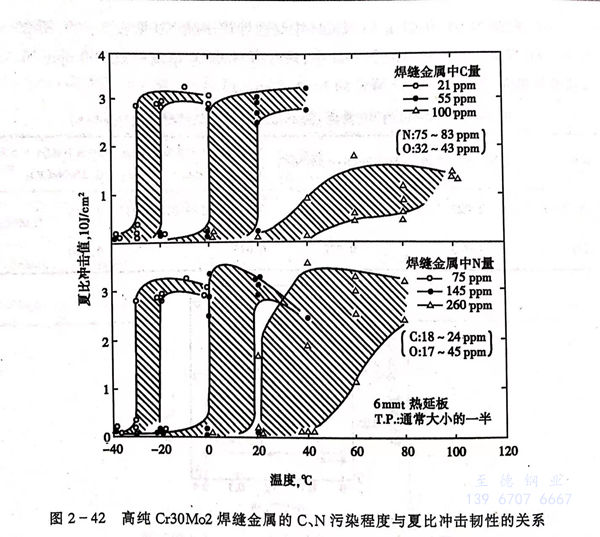

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼可采用鎢極氬弧焊和金屬極氬弧焊接。當需要填充金屬，可采用同樣的材料。焊接時要極力防止C、N₂、O₂等不純物的污染，圖2-42指出焊接部分，C、N₂污染程度與夏比沖擊特性的關系，隨著C、N₂的增加韌性顯著惡化。

七、典型用途

  ①. 醋酸、乳酸等有機酸及其衍(yan)生(sheng)物(wu)的制造(zao)設(she)備。

  ②. 苛性鈉生產濃縮工(gong)序的設備。

  ③. 含氯(lv)離子容(rong)易引起(qi)00Cr17Ni14Mo2等奧氏體不銹(xiu)鋼(gang)應力腐蝕(shi)、孔蝕(shi)、縫(feng)隙腐蝕(shi)環境。

  ④. 排煙脫硫等防止公害的設備。

  ⑤. 火力發電廠冷凝器，例如日本東京灣火力發電廠海水冷卻用高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼無縫管(guan)已使用12.5年。

  ⑥. 石油精煉設(she)備

  ⑦. 要(yao)求耐蝕性和磁性部件，如電磁閥芯(xin)材(cai)料、鐘、表等。
