鐵素(su)(su)體(ti)(ti)不(bu)銹鋼在(zai)加熱冷卻時都沒有α＇γ＇轉變，始終保持鐵素(su)(su)體(ti)(ti)組(zu)織。這類鋼含(han)鉻量較高(gao)，為17%~28%,主要(yao)是作為熱穩(wen)定鋼，也可(ke)作為耐(nai)(nai)蝕(shi)鋼。鐵素(su)(su)體(ti)(ti)不(bu)銹鋼由于不(bu)含(han)鎳，生產(chan)制(zhi)造成本要(yao)比奧氏體(ti)(ti)不(bu)銹鋼低，但(dan)其(qi)熱穩(wen)定性和耐(nai)(nai)蝕(shi)性在(zai)有些情況下，比奧氏體(ti)(ti)不(bu)銹鋼還(huan)要(yao)好，特別是耐(nai)(nai)氯離子腐蝕(shi)。因此(ci)，大力推(tui)廣鐵素(su)(su)體(ti)(ti)不(bu)銹鋼的應(ying)用，不(bu)但(dan)可(ke)以降(jiang)低成本，而且還(huan)能(neng)節約(yue)寶貴的鎳資源。這樣(yang)看來，使用鐵素(su)(su)體(ti)(ti)不(bu)銹鋼不(bu)僅可(ke)以節約(yue)鎳，而且還(huan)是在(zai)許多(duo)特殊使用環境中的最佳選材。
00Cr18Mo2Ti，高純Cr18Mo2Ti 香蕉app免費視頻在線觀看:不銹鋼是極低碳、氮的純(chun)香蕉app免費視頻在線觀看:鐵素體不銹鋼，此鋼有較好的耐(nai)香蕉app免費視頻在線觀看:應力腐蝕破裂性能，還有著(zhu)類似于(yu)（0Cr18Ni12Mo2）香蕉app免費視頻在線觀看:316不銹鋼的(de)耐蝕性(xing)，有著(zhu)較高的(de)屈服強度、良好焊接性(xing)能(neng)(neng)和良好的(de)成形性(xing)能(neng)(neng)。
一、化(hua)學成分

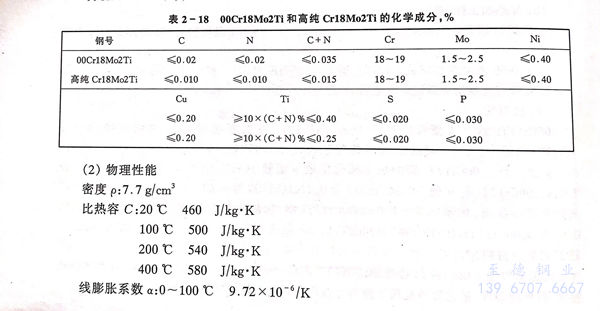

00Cr18Mo2Ti和高純(chun)Cr18Mo2Ti 不銹(xiu)鋼的化學成分見表(biao)2-18。
三、力學性能

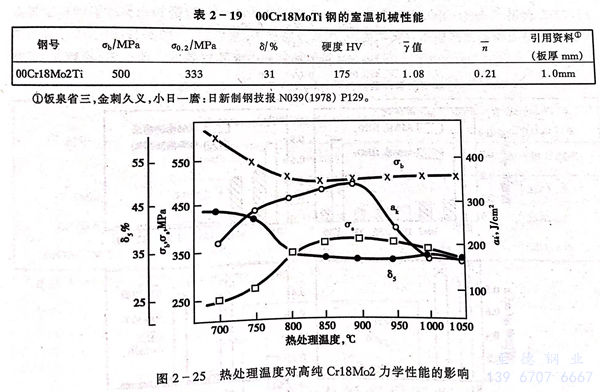

00Cr18Mo2Ti不銹(xiu)鋼(gang)的力學性(xing)(xing)能見(jian)表2-19。熱處理工藝對高純(chun)Cr18Mo2Ti不銹(xiu)鋼(gang)室溫(wen)(wen)力學性(xing)(xing)能的影響見(jian)圖(tu)2-25。從(cong)圖(tu)可(ke)看出(chu)高純(chun)Cr18Mo2Ti不銹(xiu)鋼(gang)的塑性(xing)(xing)、韌性(xing)(xing)均較好。圖(tu)2-26示出(chu)不同碳氮、鈦量的Cr18Mo2Ti不銹(xiu)鋼(gang)的脆(cui)變轉變溫(wen)(wen)度。研究表明，就≤4mm薄板(ban)而言，若控制適當，高純(chun)Cr18Mo2不銹(xiu)鋼(gang)的脆(cui)性(xing)(xing)轉變溫(wen)(wen)度一(yi)般在-20～-60℃范圍(wei)內波動。
四、耐蝕性
00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。
a. 耐均勻(yun)腐(fu)蝕

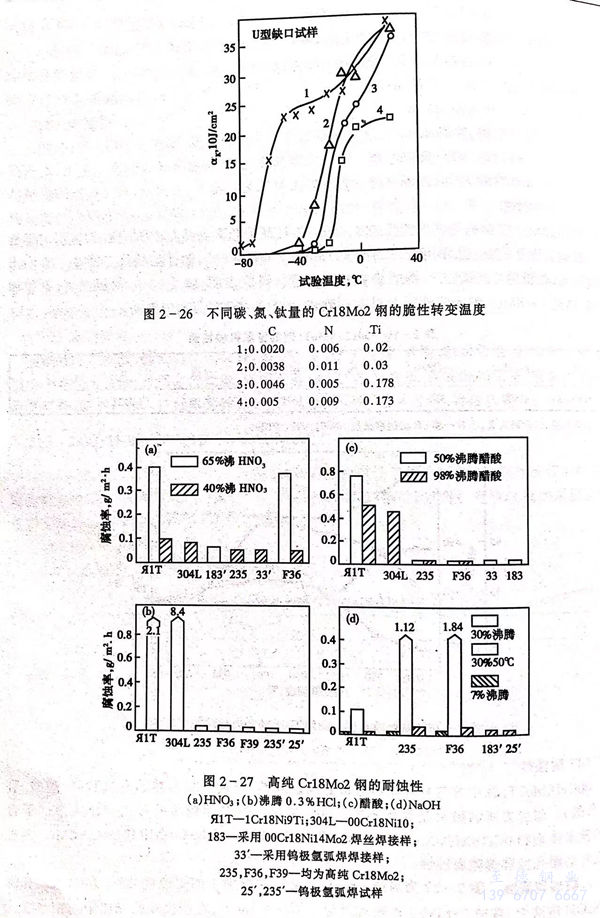

圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO3和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。
b. 耐(nai)孔蝕(shi)

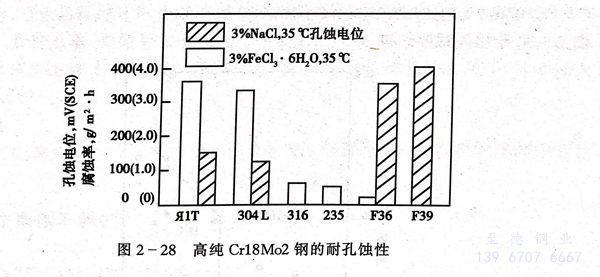

在3％NaCl和3％FeCl3,6H2O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹鋼、321不銹鋼好，與316不銹鋼相當（見圖2-28）。
c．耐(nai)應力腐蝕破裂性(xing)

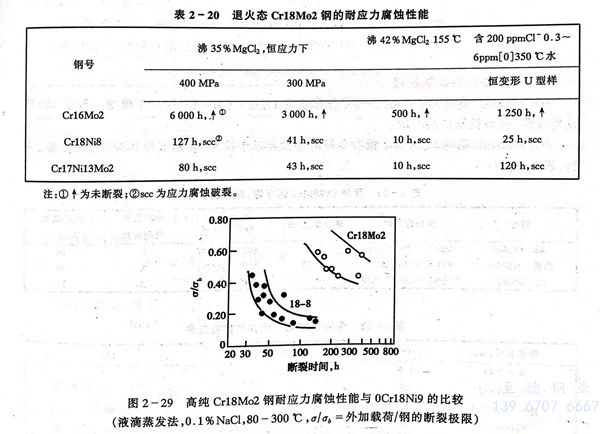

00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一般不產(chan)生氯化物的(de)應力(li)腐蝕破(po)裂(lie)（表2-20和圖2-29）。但需要指出(chu)，00Cr18Mo2，高(gao)純Cr18Mo2中過高(gao)的(de)Ni，Cu，過高(gao)的(de)C，N含量，遭受敏化處(chu)理（例如(ru)焊接），不適(shi)當的(de)冷加工以及過高(gao)的(de)載荷（或(huo)殘余）應力(li)等(deng)均可導致其應力(li)腐蝕的(de)出(chu)現。
d. 耐晶間腐蝕(shi)
鐵素(su)體不銹鋼的(de)晶(jing)間腐蝕敏感性較高(gao)。因此(ci)，當(dang)00Cr18Mo2、高(gao)純 Cr18Mo2 鋼中C＋N≥100ppm時(shi)，為(wei)了(le)防止晶(jing)間腐蝕也必須(xu)加入穩(wen)定的(de)元素(su)Ti和（或）Nb。
C＋N＜0.017％時，Nb＋Ti≥16（C＋N）
C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

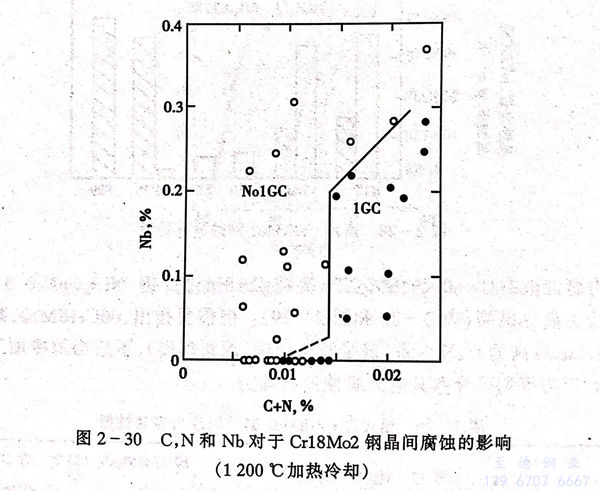

圖2-30示出此試(shi)驗結果。
五、冷熱(re)加工性和熱(re)處(chu)理
00Cr18Mo2、高(gao)純Cr18Mo2 不銹(xiu)鋼開(kai)始(shi)鍛壓溫度為(wei)1038～1204℃；終加工溫度一般是760℃或稍高(gao)些，應該控制細晶粒度。

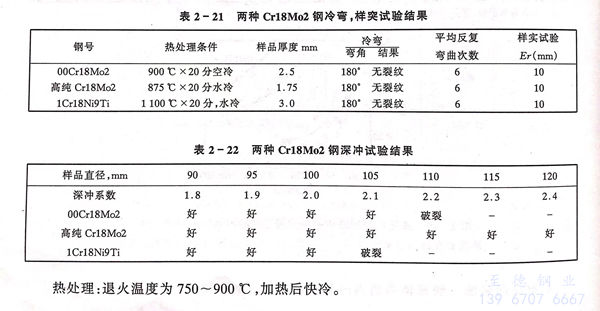

00Cr18Mo2，高純Cr18Mo2鋼有良好的(de)塑性并適于拉伸、軋制成形和沖壓制造（表2-21，表2-22）。
熱處理：退火溫度為750~900℃，加熱后快(kuai)冷。
六(liu)、焊接性能

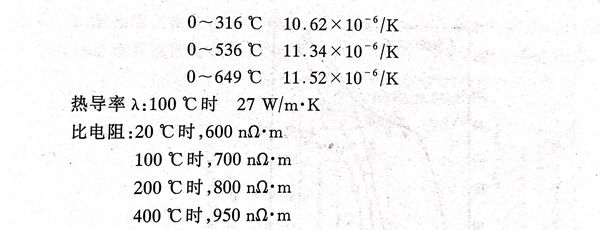

00Cr18Mo2，高(gao)純Cr18Mo2可用(yong)普通不(bu)銹鋼采用(yong)的(de)各種(zhong)方法進(jin)行焊(han)(han)接(jie)(jie)。焊(han)(han)接(jie)(jie)時輸入的(de)熱(re)(re)量應(ying)盡量小(xiao)，避免晶粒(li)過(guo)分(fen)長大，影響焊(han)(han)縫(feng)(feng)和熱(re)(re)影響區的(de)強度。為避免焊(han)(han)接(jie)(jie)時熱(re)(re)金(jin)屬與空(kong)氣接(jie)(jie)觸(chu)，電(dian)弧、焊(han)(han)縫(feng)(feng)金(jin)屬、焊(han)(han)縫(feng)(feng)背面惰性氣體保(bao)護非常(chang)重要，因為氮(dan)化鉻的(de)形(xing)成會降(jiang)低耐蝕(shi)性。此鋼焊(han)(han)接(jie)(jie)還應(ying)注意(yi)，焊(han)(han)接(jie)(jie)前整個清潔(jie)焊(han)(han)縫(feng)(feng)，減小(xiao)氣孔的(de)出現，MMA焊(han)(han)時，焊(han)(han)條充分(fen)干燥(zao)，使(shi)用(yong)適宜保(bao)護氣體。
七、應用(yong)
00Cr18Mo2，高純Cr18Mo2不銹鋼主要用作食品加工(gong)設(she)備，熱交換器(qi)，熱水罐和太陽能收集(ji)面板等。
