香蕉app免费视频在线观看

0Cr13Al 、0Cr13Al、405

0Cr13Al 、0Cr13Al、405 不銹鋼是低鉻鐵素體不銹鋼中的一種，它有著與馬氏體鋼一樣的Cr含量，約11％～14％。但由于0Cr13Al 、0Cr13Al、 405不銹鋼低碳且加鋁，從而抑制了高溫時α≈γ的轉變，所以此鋼為鐵素體鋼 。0Cr13Al 、0Cr13Al、405 不銹鋼具有相當于低鉻鋼的不銹性和抗氧化性。耐銹性優于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 馬氏體不銹鋼。抗氧化使用溫度，斷續加熱為≤760℃，連續加熱≤677℃。0Cr13Al 、0Cr13Al、405不銹鋼具有良好的塑性、韌性和冷成型性，優于鉻含量更高的其他鐵素體不銹鋼。0Cr13Al 、0Cr13Al、405 不銹鋼主要用于石油精煉塔槽襯里和各種部件，蒸汽透平葉片等。

一、化學成分

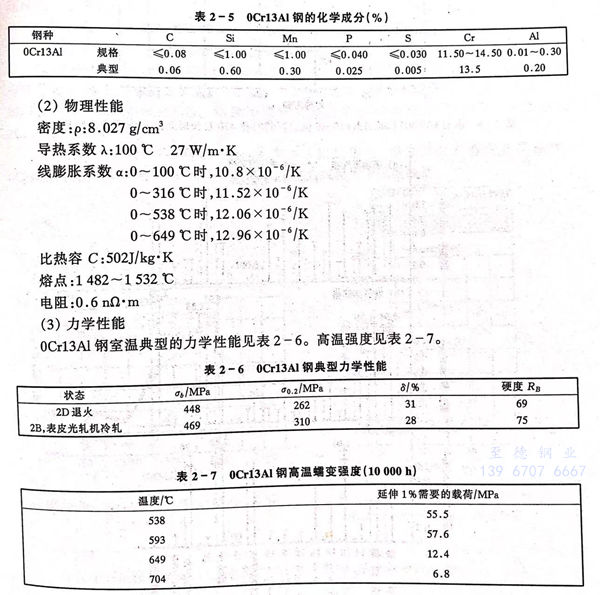

0Cr13Al 、0Cr13Al、405 不銹鋼的化學成(cheng)分見表(biao)2-5。

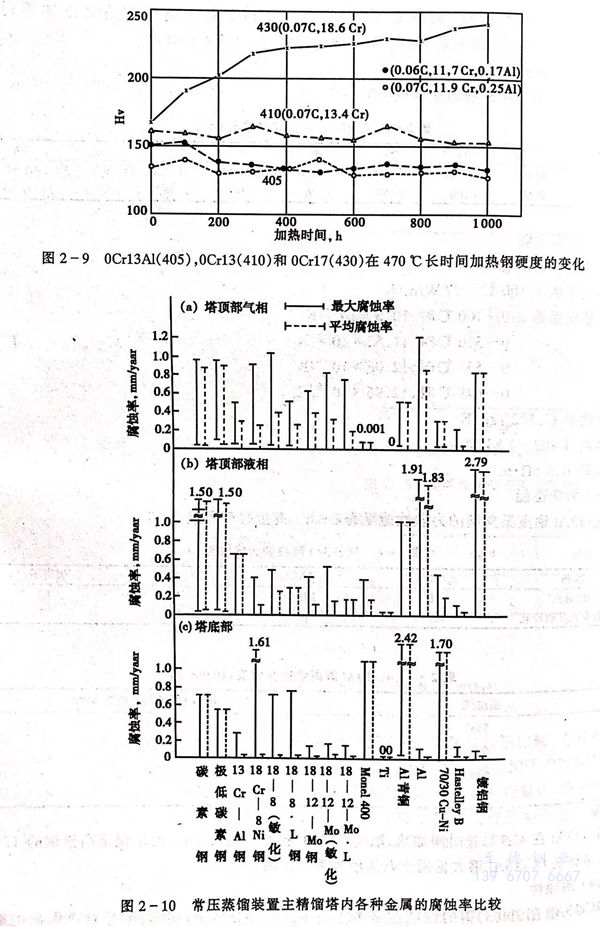

0Cr13Al 、0Cr13Al、405 不銹鋼在475℃長時間加熱，鋼硬度沒有變化（見圖2-9），沒呈現出高鉻鋼的475℃脆性，這就是(0Cr13Al) 405 不銹鋼大量用于石油塔槽類的原因。

四、耐蝕(shi)性

 0Cr13Al 、0Cr13Al、405 不銹鋼的(de)耐(nai)蝕(shi)(shi)性基本上與（0Cr13）410 不銹鋼相同，但是對熱影響的(de)敏(min)感性，由于組織變化少，比0Cr13鋼小，0Cr13Al 、0Cr13Al、405不銹鋼在石油蒸(zheng)餾裝置中耐(nai)蝕(shi)(shi)性表現出與18％Cr和304不銹鋼同樣的(de)水平（見圖2-10）。304不銹鋼引起應(ying)力腐(fu)蝕(shi)(shi)破(po)裂的(de)環境，0Cr13Al 、0Cr13Al、405不銹鋼卻不產生應(ying)力腐(fu)蝕(shi)(shi)破(po)裂。

五、抗氧(yang)化性

 高(gao)溫抗氧化性隨(sui)著實際出現氣氛(fen)和包括化學(xue)原料而變化。0Cr13Al 、0Cr13Al、 405不銹(xiu)鋼高(gao)溫斷續的(de)使用(yong)溫度≤760℃，連(lian)續使用(yong)溫度≤677℃。

六、冷熱(re)加工性，熱(re)處理

 a．熱加(jia)工

 0Cr13Al 、0Cr13Al、405 不銹鋼開始(shi)鍛壓溫(wen)度為1038～1149℃，終加工(gong)溫(wen)度≥760℃，應當控制比(bi)較細晶粒組織，以便隨后處理獲(huo)得希望的塑性和韌性。

 b．成形(xing)

0Cr13Al 、0Cr13Al、405 不銹鋼有良(liang)好塑性并適合于拉伸(shen)，軋(ya)制成(cheng)形(xing)和(he)沖壓制造（類(lei)似(si)中(zhong)碳鋼，高強度低(di)合金鋼）。

 c．熱處理(li)

   退火溫度780～830℃空(kong)冷(leng)或緩冷(leng)。

七、焊接(jie)性

  0Cr13Al 、0Cr13Al、405不銹鋼(gang)可(ke)用一般不銹鋼(gang)采用方法進行熔(rong)焊(han)(han)，包括TiG焊(han)(han)和電阻(zu)點焊(han)(han)，焊(han)(han)接(jie)輸入熱量(liang)應該盡量(liang)小(xiao)，避免晶粒過分(fen)長(chang)大(da)，以免過分(fen)降(jiang)低焊(han)(han)縫金屬(shu)和熱影響區(qu)塑(su)性，如果要(yao)求充填(tian)金屬(shu)可(ke)用0Cr13Nb或0Cr13絲(si)(si)。如果不要(yao)求充填(tian)金屬(shu)的匹配(pei)成(cheng)分(fen)，可(ke)使用0Cr23Ni13、2Cr25Ni20焊(han)(han)絲(si)(si)。

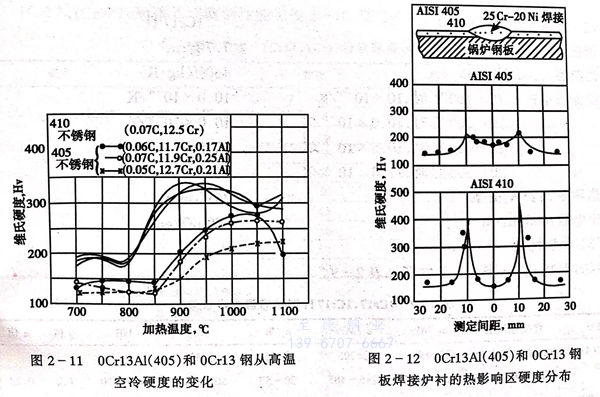

 0Cr13Al 、0Cr13Al、405不銹鋼(gang)從(cong)高溫(wen)空冷(leng)，自硬性(xing)小（見圖(tu)2-11），因此，焊(han)接部分具有優異的韌(ren)性(xing)。0Cr13Al 、0Cr13Al、405 不銹鋼(gang)襯在鍋爐鋼(gang)板表面（見圖(tu)2-12）作為復合板使用(yong)于(yu)煉油裝置。

八、應用

  主要用于石油(you)精制裝(zhuang)置，壓力(li)容器襯里，復合鋼板，蒸汽透(tou)平葉片(pian)等。
