香蕉app免费视频在线观看

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 香蕉app免費視頻在線觀看:不銹鋼是一種低碳、氮含量又加入Ti等穩定化元素的(de)香蕉app免費視頻在線觀看:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼(gang)、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化學成分

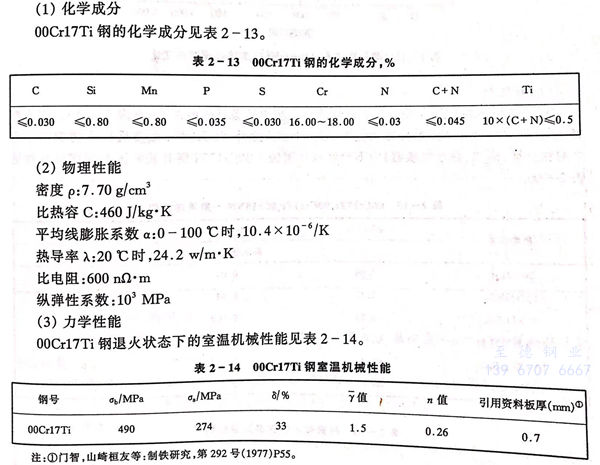

(00Cr17Ti) 436LX 不銹(xiu)鋼的化學成(cheng)分見表(biao)2-13。

三、力學性能

(00Cr17Ti) 436LX不銹鋼退(tui)火(huo)狀態(tai)下的室溫機械性能見表(biao)2-14。

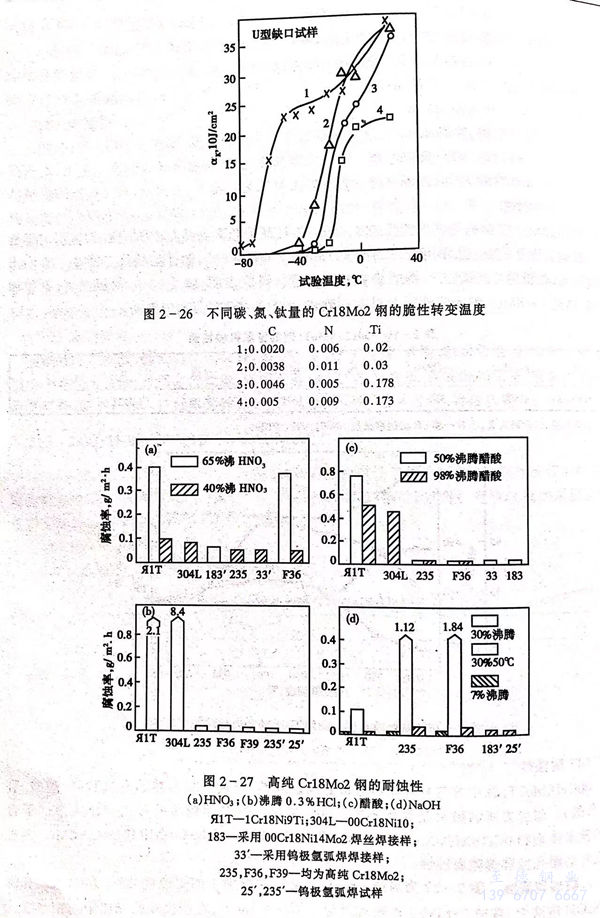

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼板高(gao)溫瞬(shun)時(shi)抗張(zhang)性能見圖2-26。00Cr17Ti鋼在400～500℃時(shi)的強(qiang)度比430不(bu)銹(xiu)鋼低(di)，而(er)500～600℃時(shi)比430不(bu)銹(xiu)鋼高(gao)。

(00Cr17Ti) 436LX不銹鋼蠕變破斷強度見圖2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應＜300℃。

四、耐(nai)蝕性

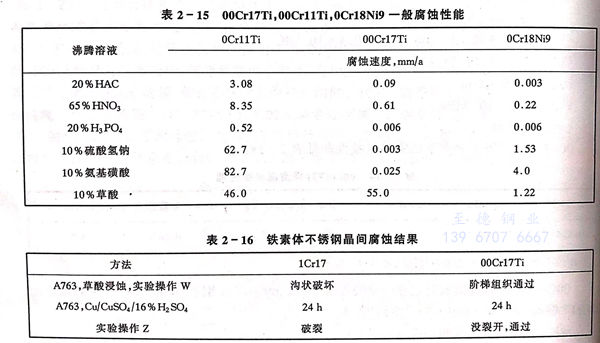

(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼(gang)在飲用水和中(zhong)等氧化(hua)(hua)性腐蝕(shi)介質(zhi)中(zhong)有極好的耐(nai)(nai)蝕(shi)性（見表2-15）。在各種氯化(hua)(hua)物溶液中(zhong)(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼(gang)耐(nai)(nai)孔蝕(shi)性優(you)于(yu)304不(bu)銹(xiu)(xiu)鋼(gang)。此(ci)外，00Cr17Ti在奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)產生(sheng)應(ying)力(li)腐蝕(shi)介質(zhi)（例如，熱水交換器）中(zhong)不(bu)產生(sheng)應(ying)力(li)腐蝕(shi)。(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼(gang)有較好耐(nai)(nai)晶間腐蝕(shi)性能見表2-16。

五、抗氧化性

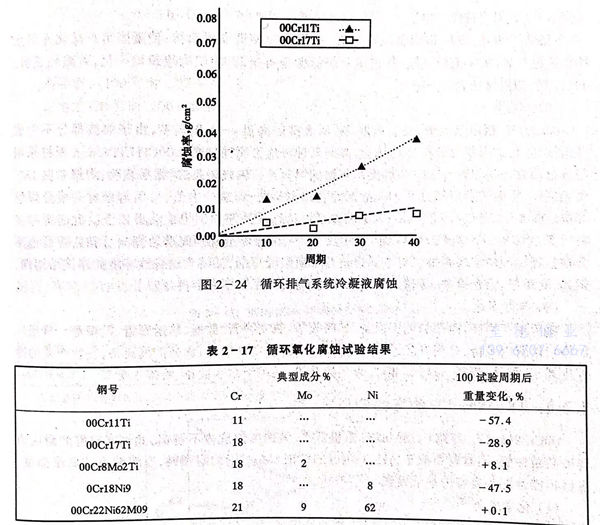

 (00Cr17Ti) 436LX 不銹(xiu)鋼在很多汽車排(pai)氣系統部分提供非常好的抗氧化性。因(yin)為氧化速度受使(shi)用(yong)(yong)條(tiao)件（例如氣氛(fen)，熱循環(huan)和結構設計）極大(da)的影響，實驗(yan)室試驗(yan)結果僅能用(yong)(yong)作為使(shi)用(yong)(yong)溫度的指南（見圖2-24，表(biao)2-17）。

六、冷熱加工(gong)性(xing)，熱處理

 (00Cr17Ti) 436LX不銹鋼開始(shi)熱加(jia)工溫度(du)與1050～1150℃，終加(jia)工溫度(du)應≤850℃并保(bao)證有足夠的變形量。

  退火(huo)溫度，熱(re)軋帶在(zai)罩(zhao)式爐內(nei)進(jin)行退火(huo)，處理溫度為825～875℃，時間≥8小時。

  冷軋帶在連續退火酸(suan)洗爐中進行(xing)，處理溫(wen)度控制在850～860℃。

七(qi)、成型性

  (00Cr17Ti) 436LX 不(bu)(bu)銹(xiu)鋼冷成(cheng)型性略優(you)于( 1Cr17)430不(bu)(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)(bu)銹(xiu)鋼，它的屈服強度，抗張(zhang)強度較( 1Cr17)430不(bu)(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)(bu)銹(xiu)鋼稍(shao)低些(xie)，延伸率稍(shao)高(gao)些(xie)，塑性稍(shao)優(you)于1Cr17,1Cr17Ti。

 a. 脹形性(xing)

  (00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的(de)(de)加工硬(ying)化指數n值(zhi)較( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)高（見表(biao)2-11，表(biao)2-14）。00Cr17Ti的(de)(de)n值(zhi)～0.26,1Cr17為(wei)0.22,1Cr17Ti為(wei)0.23。從圖(tu)2-19n值(zhi)與Er值(zhi)的(de)(de)關系可以看(kan)出(chu)，板厚(hou)0.6～1.0mm00Cr17Ti鋼(gang)(gang)(gang)(gang)(gang)，標誌脹(zhang)(zhang)形(xing)性(xing)的(de)(de)Er值(zhi)較1Cr17鋼(gang)(gang)(gang)(gang)(gang)高出(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)(de)Er值(zhi)示于表(biao)2-12。顯然，(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)脹(zhang)(zhang)形(xing)性(xing)較( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)好。

 b．深(shen)拉伸性

  (00Cr17Ti) 436LX不銹鋼選擇最(zui)適(shi)(shi)宜(yi)的Ti／（C＋N）比，連鑄采用(yong)電磁攪(jiao)拌(ban)，最(zui)適(shi)(shi)宜(yi)熱軋(ya)溫度，熱處理條件，最(zui)適(shi)(shi)宜(yi)冷軋(ya)壓(ya)下量等可獲得(de)最(zui)好的深拉伸性，板(ban)厚0.6～0.8mm，Y值(zhi)可達到1.5～1.7（見(jian)表(biao)2-14）。

c．皺(zhou)折

  (00Cr17Ti) 436LX不銹鋼(gang)冶金生產工藝，采(cai)用低溫鑄造電磁攪拌，使凝固組織(zhi)微化并阻止柱狀(zhuang)晶的(de)發展，采(cai)用低溫熱(re)軋，促進退火時的(de)完全(quan)再(zai)結晶，使織(zhi)構組織(zhi)均一化，可減輕皺折(zhe)。(00Cr17Ti) 436LX不銹鋼(gang)皺折(zhe)傾向較430不銹鋼(gang)小(xiao)。

八、焊(han)接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間(jian)腐蝕和應力腐蝕破(po)裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏(shi)體不銹鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型用途(tu)

  用于(yu)(yu)(yu)生產(chan)硝(xiao)(xiao)酸，硝(xiao)(xiao)銨的化(hua)工設備(bei)，如吸(xi)收塔、熱交(jiao)換器、酸槽(cao)、輸送管道、貯槽(cao)等。薄(bo)板廣泛用于(yu)(yu)(yu)建筑內裝(zhuang)修，日用辦公設備(bei)，廚房(fang)設備(bei)、器具，電(dian)氣制品(pin)，食品(pin)陳列裝(zhuang)備(bei)，餐飲產(chan)業的冷凍(dong)冷藏(zang)車，器具，汽車、自行(xing)車部件，煤氣器具等，還用于(yu)(yu)(yu)給水(shui)設備(bei)、給排水(shui)管等。
