香蕉app免费视频在线观看

高純Cr29Mo4Ni2、S44800

  高純（Cr29Mo4Ni2）S44800不銹鋼是一種高純高Cr，Mo的鐵素體不銹鋼，在很多苛刻的腐蝕介質中具有優異的耐蝕性，如氯化物、堿、硝酸、尿素、氨基酸、有機酸中，其耐蝕性超過高鎳合金。此鋼還具有優異的耐稀的還原酸性能，優異的抗氧化、抗硫化性能，此鋼還具有良好的韌性，加工成型性，可焊性，所以在很多苛刻的介質中用它代替價格昂貴的Ti鎳基合金。

一(yi)、化學(xue)成分

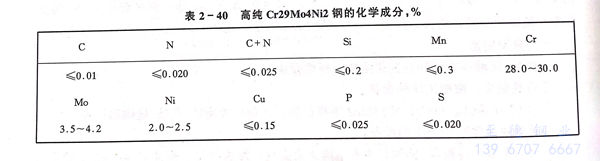

高純（Cr29Mo4Ni2）S44800不銹鋼的化學成分見(jian)表2-40。

二、物理性能

密度 p：7.6g／cm³；

線膨脹系數 α：21～100℃時，9.4 10^-6／℃；

熱導率 λ：100℃時，16.2 W／m·K；

比熱(re)容 C：448 J／kg·℃；

彈性模量 E 20 000 MPa。

三、力學性能

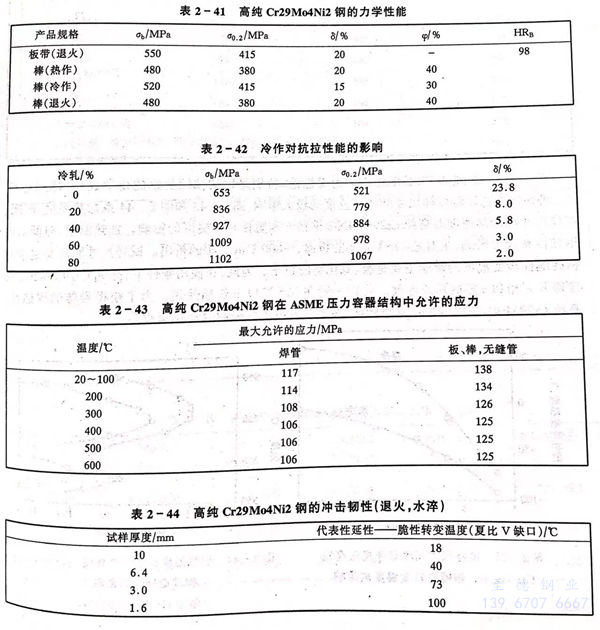

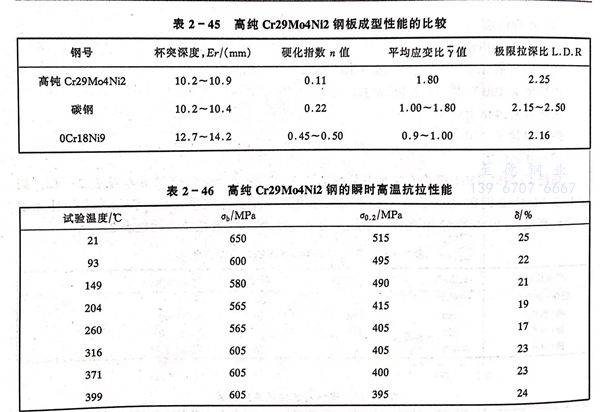

高(gao)純（Cr29Mo4Ni2）S44800 不(bu)銹鋼(gang)(gang)的(de)力(li)學(xue)性(xing)能(neng)見(jian)表2-41。冷(leng)作對力(li)學(xue)性(xing)能(neng)的(de)影響見(jian)表2-42。高(gao)純（Cr29Mo4Ni2）S44800不(bu)銹鋼(gang)(gang)在ASME壓力(li)容器結構中允許的(de)應力(li)見(jian)表2-43。鋼(gang)(gang)的(de)沖擊韌(ren)性(xing)見(jian)表2-44，高(gao)純（Cr29Mo4Ni2）S44800 不(bu)銹鋼(gang)(gang)板成形性(xing)能(neng)見(jian)表2-45，瞬時高(gao)溫(wen)抗拉性(xing)能(neng)見(jian)表2-46。

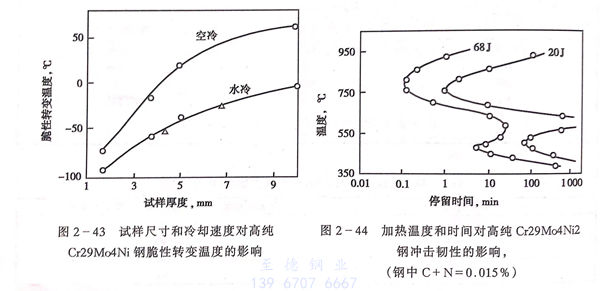

 應(ying)當指出(chu)，高純（Cr29Mo4Ni2）S44800 不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)力學性(xing)能，特(te)別是(shi)(shi)鋼(gang)(gang)(gang)(gang)的(de)(de)韌性(xing)受(shou)鋼(gang)(gang)(gang)(gang)的(de)(de)化學成分(fen)（特(te)別是(shi)(shi)C，N），熱(re)處理(li)工藝以及試樣(yang)尺(chi)寸和(he)(he)(he)冷(leng)卻(que)速度(du)(du)的(de)(de)極(ji)大影響，圖2-43和(he)(he)(he)圖2-44系加(jia)熱(re)溫度(du)(du)、時間(jian)(jian)、試樣(yang)尺(chi)寸和(he)(he)(he)冷(leng)卻(que)速度(du)(du)對高純（Cr29Mo4Ni2）S44800不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)韌性(xing)和(he)(he)(he)脆性(xing)轉變溫度(du)(du)的(de)(de)影響。加(jia)熱(re)溫度(du)(du)、時間(jian)(jian)對此鋼(gang)(gang)(gang)(gang)韌性(xing)有極(ji)大影響，主要是(shi)(shi)475℃a相的(de)(de)析出(chu)，～800℃o（x）相的(de)(de)析出(chu)。試樣(yang)尺(chi)寸和(he)(he)(he)冷(leng)卻(que)速度(du)(du)對鋼(gang)(gang)(gang)(gang)的(de)(de)脆性(xing)轉變溫度(du)(du)的(de)(de)影響主要是(shi)(shi)碳、氮化物(wu)的(de)(de)析出(chu)。為此，在(zai)使用(yong)條(tiao)件(jian)下，高純（Cr29Mo4Ni2）S44800 不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)應(ying)避開(kai)a相和(he)(he)(he)。相的(de)(de)形成溫度(du)(du)。此鋼(gang)(gang)(gang)(gang)一般在(zai)315℃以下長期使用(yong)。為了(le)獲得最佳的(de)(de)耐蝕性(xing)。高純（Cr29Mo4Ni2）S44800不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)應(ying)采用(yong)真空精(jing)煉，在(zai)很窄的(de)(de)范圍內控(kong)制合(he)金化學成分(fen)。

四、耐(nai)蝕性

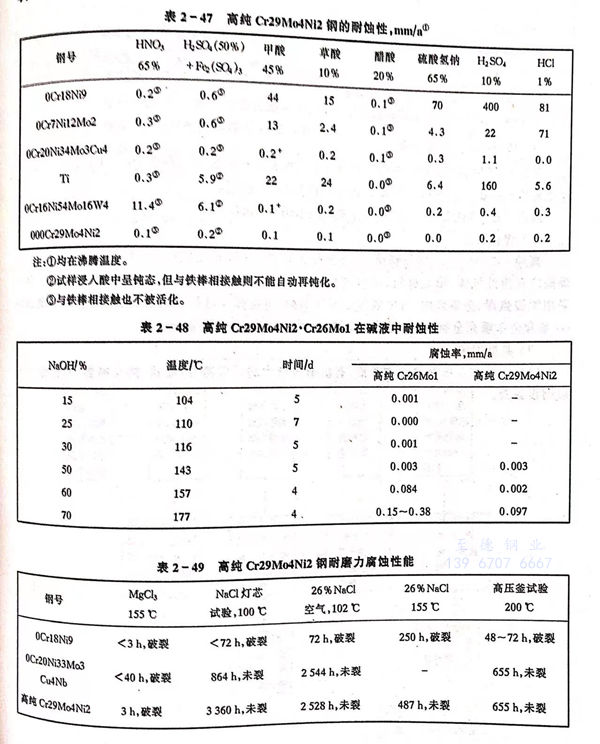

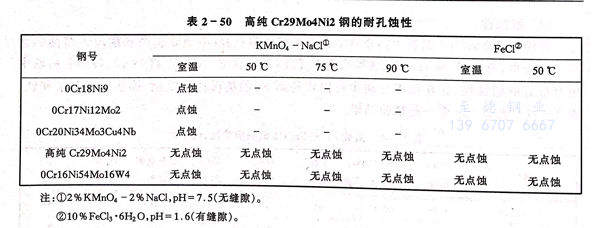

 高純（Cr29Mo4Ni2）S44800 不銹鋼氯化物介質中具有很好的耐孔蝕，耐縫隙腐蝕和耐應力腐蝕的性能。在海水，苛性堿，稀H₂SO₄，各種活度H₃PO₄（包括含F，Cl的H₃PO₄），各種有機酸中也有很好的耐蝕性，它在很多介質中可以代替高Ni的奧氏(shi)體不(bu)銹鋼，鎳基耐蝕合金和鈦。表2-47～表2-50系一些試驗結果。

五、冷、熱(re)加(jia)工和熱(re)處(chu)理

 高純（Cr29Mo4Ni2）S44800不銹鋼有良好的(de)熱(re)加(jia)工(gong)性，此鋼適宜的(de)熱(re)加(jia)工(gong)溫度800～1150℃，熱(re)加(jia)工(gong)終止溫度≤800℃。此鋼有極好的(de)延性和低的(de)加(jia)工(gong)硬化傾(qing)向。

 高純(chun)（Cr29Mo4Ni2）S44800不銹鋼熱處理應加熱到1010℃，水冷。

六、焊接性能

 高純（Cr29Mo4Ni2）S44800不銹(xiu)鋼(gang)的焊(han)接，應(ying)注(zhu)意保(bao)證焊(han)縫、母(mu)材(cai)(cai)有極低的碳、氮和氫、氧含(han)量(liang)，因此(ci)焊(han)前應(ying)對惰性氣(qi)體(ti)、填(tian)充(chong)材(cai)(cai)料、母(mu)材(cai)(cai)進行仔(zi)細準備，焊(han)后(hou)清理污染。高純（Cr29Mo4Ni2）S44800不銹(xiu)鋼(gang)可(ke)采用鎢極弧焊(han)、金屬(shu)弧焊(han)，可(ke)用氬氣(qi)或(huo)氨氣(qi)保(bao)護，可(ke)選擇與母(mu)材(cai)(cai)相同(tong)材(cai)(cai)料，也可(ke)選擇不銹(xiu)鋼(gang)或(huo)Ni基(ji)合金作填(tian)充(chong)金屬(shu)，根據所需要(yao)焊(han)縫力學(xue)性能和耐(nai)蝕性來確定。

七、典型用途

 可用(yong)于海水(shui)及各種氯化物溶液(ye)、有(you)機酸溶液(ye)中的反應(ying)器，冷(leng)凝器，熱交換器，苛性鈉生(sheng)產(chan)濃縮設(she)備等(deng)。
