008Cr27Mo 鋼是一種高鉻的鐵素體不銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕和抗應力腐蝕(shi)的能力，并具有軟磁性。

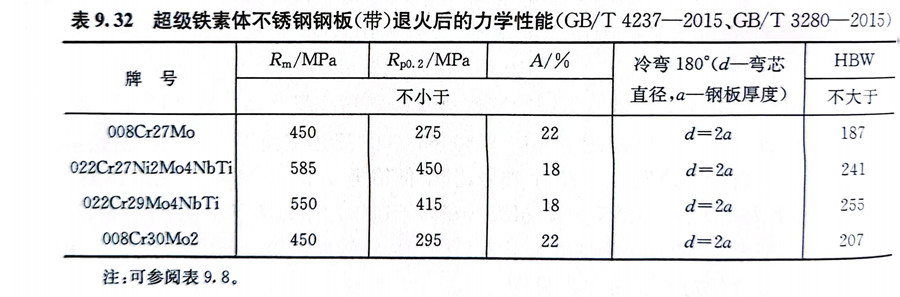

008Cr27Mo 鋼的開始熱加(jia)工溫度為(wei)1040～1120℃，終止溫度為(wei)705～790℃，快冷(leng)，退(tui)火溫度為(wei)900～1050℃，退(tui)火后的力(li)學(xue)性能見表9.32。


表 32.jpg

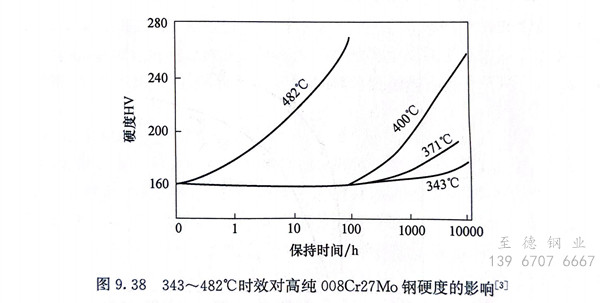

 008Cr27Mo 鋼與(yu)Cr-Ni奧氏體(ti)(ti)鋼相(xiang)比，屈服強度較高，伸長率較低。008Cr27Mo鋼加(jia)入了0.75％～1.25％Mo，基體(ti)(ti)組(zu)織沒(mei)有明顯的變化(hua)，只是由于加(jia)鉬(mu)后會出(chu)(chu)現碳化(hua)物(wu)MoC、Mo2C等，淬火加(jia)熱時(shi)這(zhe)些化(hua)合物(wu)溶解在鐵素體(ti)(ti)中(zhong)，經(jing)過時(shi)效（回火）后以(yi)彌散的細粒狀析出(chu)(chu)，從而使(shi)鋼獲得強化(hua)，如圖9.38所示。該鋼仍存在475℃脆性，長期使(shi)用的最高溫度不得超過300℃。

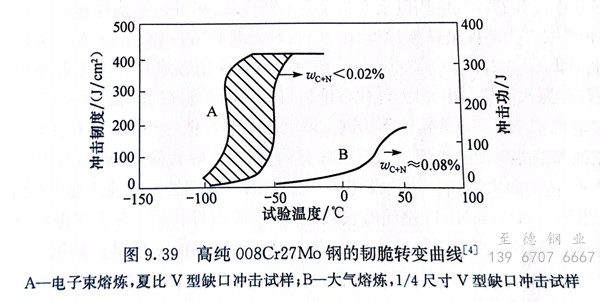

  圖9.39顯示高純的008Cr27Mo鋼(gang)(gang)(gang)有較高的沖擊韌(ren)(ren)性和低的韌(ren)(ren)脆(cui)轉(zhuan)變(bian)(bian)溫(wen)度(du)，但(dan)其韌(ren)(ren)脆(cui)轉(zhuan)變(bian)(bian)溫(wen)度(du)仍(reng)受材料尺(chi)寸和冷卻速率的影響，這(zhe)是由于(yu)鐵(tie)素體不銹鋼(gang)(gang)(gang)中(zhong)碳、氮溶解度(du)極低，極易析出(chu)所致。圖9.40為不同厚度(du)板材的韌(ren)(ren)脆(cui)轉(zhuan)變(bian)(bian)溫(wen)度(du)曲(qu)線。008Cr27Mo鋼(gang)(gang)(gang)在工程上的應用，板厚以不超過6mm為宜。008Cr27Mo鋼(gang)(gang)(gang)的板材冷成(cheng)形性與022Cr12鋼(gang)(gang)(gang)相(xiang)近，可(ke)以焊接。




  高純的008Cr27Mo 鋼有優異的應力腐蝕斷(duan)裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫(feng)隙腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼用于制(zhi)造與乙酸、乳酸等(deng)(deng)有(you)機酸有(you)關的設備，以(yi)及(ji)制(zhi)造苛性堿設備等(deng)(deng)。
