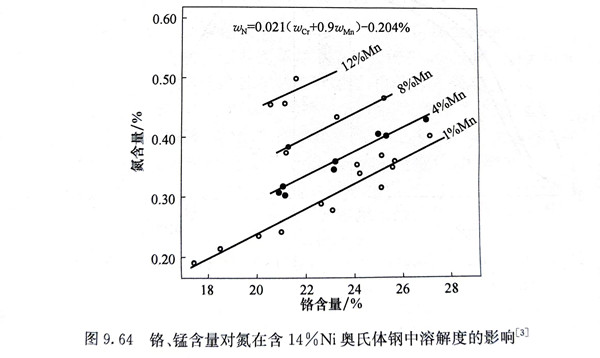

在鉻鎳奧(ao)氏體不(bu)銹鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含(han)量(liang)小(xiao)于(yu)2％時，其含(han)量(liang)的(de)變化對常用鉻鎳(nie)不銹(xiu)鋼的(de)組織，包括奧氏體(ti)的(de)穩定(ding)性，沒(mei)有(you)明顯的(de)影響。

鉻(ge)(ge)鎳奧氏體(ti)不(bu)銹(xiu)鋼(gang)的強度隨錳(meng)含量的增加而(er)(er)提高(gao)。無鎳的Cr-Mn-N奧氏體(ti)不(bu)銹(xiu)鋼(gang)在(zai)低(di)溫(wen)時(shi)會(hui)出現韌脆轉變溫(wen)度，如圖(tu)9.65所(suo)(suo)示，這與鉻(ge)(ge)鎳奧氏體(ti)鋼(gang)有顯著差別，而(er)(er)Cr-Mn-N鋼(gang)有鎳存在(zai)時(shi)，其低(di)溫(wen)韌性(xing)有明顯改善（圖(tu)9.60）。這表明，僅有錳(meng)和氮而(er)(er)無鎳無法獲得鉻(ge)(ge)鎳奧氏體(ti)不(bu)銹(xiu)鋼(gang)所(suo)(suo)具有的優良低(di)溫(wen)韌性(xing)。

 錳可(ke)以改善鉻(ge)(ge)鎳(nie)奧氏體(ti)不銹(xiu)(xiu)鋼的(de)(de)(de)熱塑(su)性，錳含量為1.5％時已有(you)明顯(xian)的(de)(de)(de)效果。錳與硫(liu)有(you)較強的(de)(de)(de)親(qin)和力，形成MnS，有(you)利(li)于消除(chu)鋼中的(de)(de)(de)殘余(yu)硫(liu)的(de)(de)(de)有(you)害作用，但(dan)MnS的(de)(de)(de)形成常導(dao)致鉻(ge)(ge)鎳(nie)奧氏體(ti)不銹(xiu)(xiu)鋼耐氯化物(wu)點蝕和縫隙腐(fu)蝕能(neng)力的(de)(de)(de)下降(jiang)。鋼中的(de)(de)(de)硫(liu)降(jiang)低到一定程度(du)，錳的(de)(de)(de)不利(li)影響(xiang)基本可(ke)以消除(chu)。
