008Cr29Mo4Ni2 鋼是在上述008Cr29Mo4 鋼的基礎上加入了2％Ni，因此具有更加優良的耐全面(mian)腐(fu)蝕和耐點蝕(shi)、耐縫隙腐蝕的能力。鎳的加入還使該鋼有更高的韌性和更低的韌脆轉變溫度。

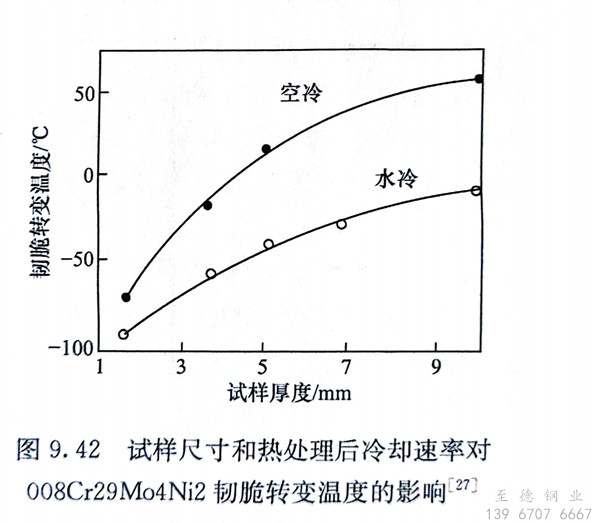

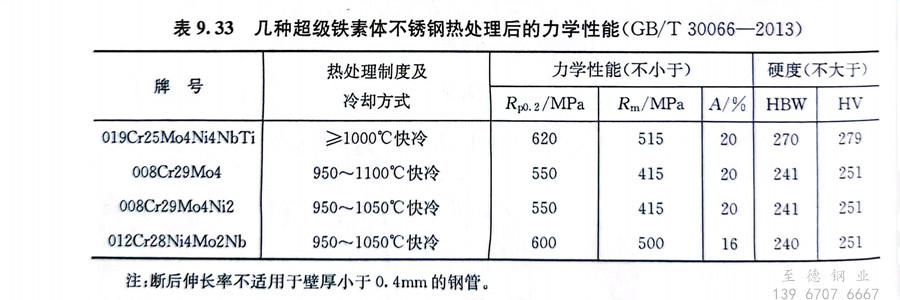

 008Cr29Mo4Ni2 鋼的力學性能見表9.33，圖9.42為該鋼的韌脆轉變溫度與鋼的截面尺寸和熱處理后的冷卻速率之間的關系曲線。在同樣條件下，該鋼的韌脆轉變溫度低于其他超(chao)級鐵素體(ti)不(bu)銹鋼。該鋼在含NaCl的溶液中不會產生應力腐蝕。

 008Cr29Mo4Ni2 鋼(gang)(gang)熱(re)加工(gong)性能好，冷加工(gong)塑(su)性好，冷加工(gong)硬化傾向較小，冷成形性較好。該鋼(gang)(gang)冷軋變形20％以上，伸長率有明顯下降(jiang)，此時需中間軟化退火。該鋼(gang)(gang)具(ju)有良好的焊(han)后性能，但需保持其高(gao)度清潔，焊(han)前(qian)需對保護(hu)氣體、填充金(jin)屬(shu)、母材等進行細致(zhi)準備，焊(han)后要及時清理焊(han)頭所受(shou)到的污染。

 008Cr29Mo4Ni2 鋼可用于以海水和含Cl^-水作為冷卻介質的熱交換設備，也可用于硫酸、甲酸、乙酸、草酸等酸性介質中。
