腈綸設備HS901 DMF蒸餾塔，用厚為10mm、20～25mm 06Cr19Ni10 不(bu)銹鋼(gang)中厚板(ban)焊成，其塔體縱、環焊縫均采用手工操作混合氣體保護焊進行焊接。
設(she)備選用瑞(rui)典A10-500氣(qi)體保護焊機。
保護氣體采用混合氣體［φ（Ar）98％＋φ（O2）2％］保護焊接，與純Ar焊接相比，它能使熔融金屬表面維持表面張力小；電弧的電子發射能力強且有穩定的含氧的原子層，電弧陰極斑點穩定，噴射過渡穩定、飛濺很小，焊縫能平緩過渡，焊縫成形美觀。
焊(han)絲(si)(si)(si)選用(yong)(yong)瑞典ESAB公司生產的(de)(de)氣(qi)體保(bao)護(hu)焊(han)焊(han)絲(si)(si)(si)OK16.12，其化學成分的(de)(de)質(zhi)量分數（％）為：C≤0.025，Si0.4，Mn1.6，Cr20，Ni10，相當我國惰性氣(qi)體保(bao)護(hu)焊(han)用(yong)(yong)焊(han)絲(si)(si)(si)牌號H08Cr21Ni10。焊(han)絲(si)(si)(si)直(zhi)徑(jing)為1.2mm。
焊(han)接(jie)參數(shu)的(de)選擇如下(xia)：
1. 焊(han)接(jie)電(dian)流(liu)(liu)(liu)(liu)要(yao)大(da)于臨(lin)界電(dian)流(liu)(liu)(liu)(liu)（160A），進行射流(liu)(liu)(liu)(liu)過渡才(cai)能使焊(han)接(jie)過程穩定。若焊(han)接(jie)電(dian)流(liu)(liu)(liu)(liu)過大(da)，使細滴狀(zhuang)射流(liu)(liu)(liu)(liu)過渡變為旋轉射流(liu)(liu)(liu)(liu)過渡，反使焊(han)縫成形惡(e)化，飛濺(jian)增多，空氣(qi)易(yi)被卷入熔池(chi)而產生(sheng)氣(qi)孔；而焊(han)接(jie)電(dian)流(liu)(liu)(liu)(liu)小(xiao)于臨(lin)界電(dian)流(liu)(liu)(liu)(liu)，則會產生(sheng)未焊(han)透和未熔合等缺陷。
2. 氣(qi)體流量(liang)的(de)選擇要考慮工況條件，如(ru)果在室(shi)內或(huo)無風露天作(zuo)業，氣(qi)體流量(liang)選用(yong)14～16L/min，對于有(you)微風的(de)作(zuo)業環境，氣(qi)體流量(liang)要增大到18～20L/min。
3. 焊絲伸出長度的原則為(wei)焊絲直徑(jing)的10～15倍(bei)，一(yi)般(ban)取12～14mm合適(shi)。
4. 焊(han)(han)(han)槍在施焊(han)(han)(han)過程中應前傾10°～15°，最好采用(yong)(yong)左向(xiang)焊(han)(han)(han)，噴嘴不要擋(dang)住(zhu)焊(han)(han)(han)工視線，這樣不易焊(han)(han)(han)偏，熔池受(shou)到電弧的(de)沖刷作用(yong)(yong)也小，可得到較(jiao)大的(de)熔寬，使焊(han)(han)(han)縫成形平(ping)緩、美(mei)觀。用(yong)(yong)手工鎢極氬(ya)弧焊(han)(han)(han)時(shi)，焊(han)(han)(han)槍可作適當的(de)橫(heng)向(xiang)擺動。
5. 要(yao)采用引弧(hu)(hu)板(ban)和(he)收弧(hu)(hu)板(ban)，其材質板(ban)厚、坡口(kou)尺寸(cun)要(yao)與產品相同。

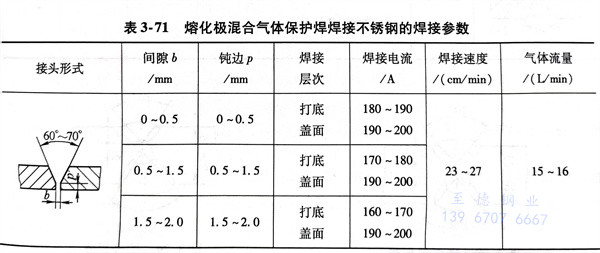

在生產實(shi)踐中，對于厚為10mm的06Cr19Ni10不(bu)銹鋼(gang)板可(ke)實(shi)現(xian)單面焊(han)雙面成形，其焊(han)接參數見表3-71。從(cong)表中可(ke)以看出(chu)隨著間隙b減少，為了保(bao)證焊(han)透，焊(han)接電流要適當加(jia)大才能(neng)滿足要求。

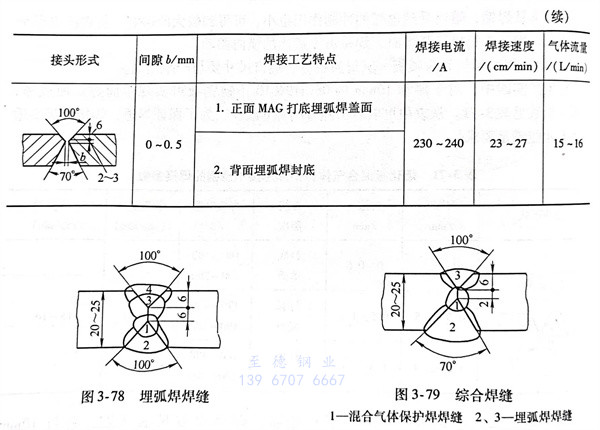

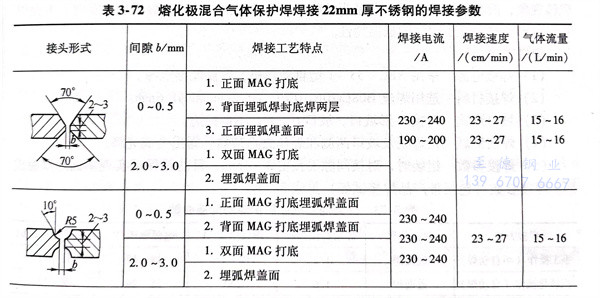

對于厚度22mm的06Cr19Ni10不銹鋼(gang)板，焊接參數見表3-72。它與10mm 06Cr19Ni10 不銹鋼板焊接相比，在打底焊時采用混合氣體焊，而蓋面焊選用埋弧焊。與單獨用埋弧焊相比有下述優點：從圖3-78中可以看出，當埋弧焊焊完第1、2層焊縫后，必須清根；用碳弧氣刨清根后，還要用風動砂輪打磨露出金屬光澤后才能進行第3、4層焊縫的焊接。當采用熔化極混合氣體保護焊進行打底焊，然后再用埋弧焊進行蓋面焊（圖3-79）時，根本不需要清根，可大大減輕勞動強度。
